手动切铜管器三维结构设计作品

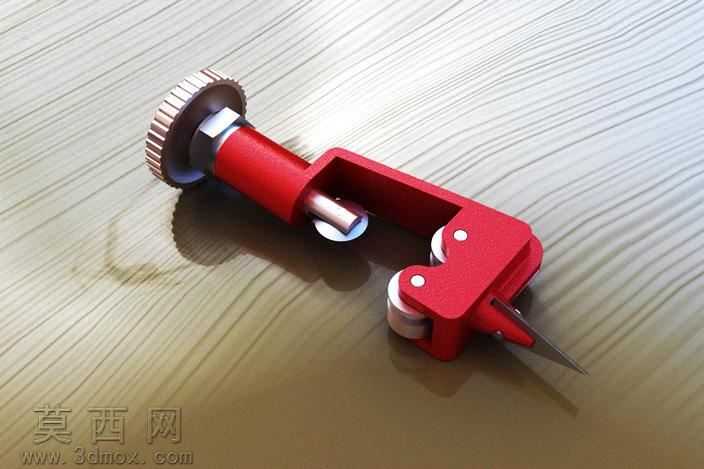

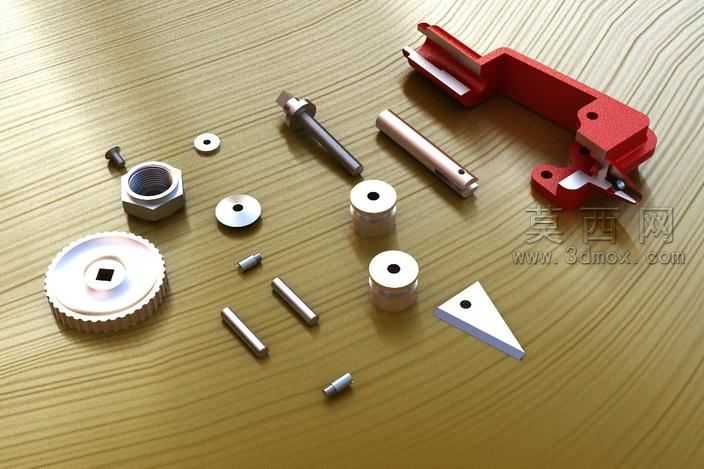

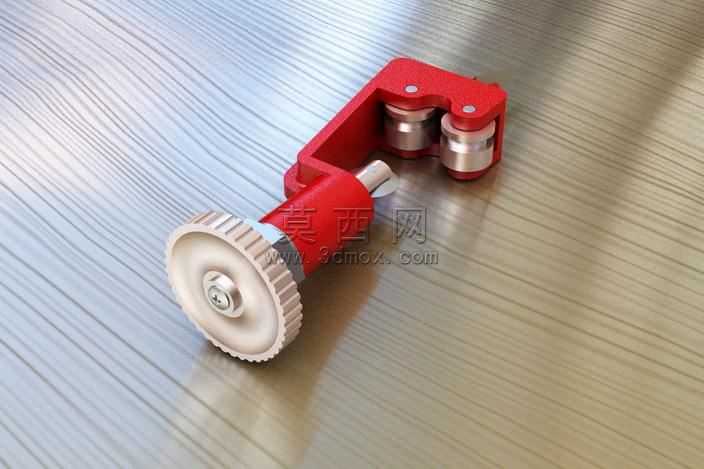

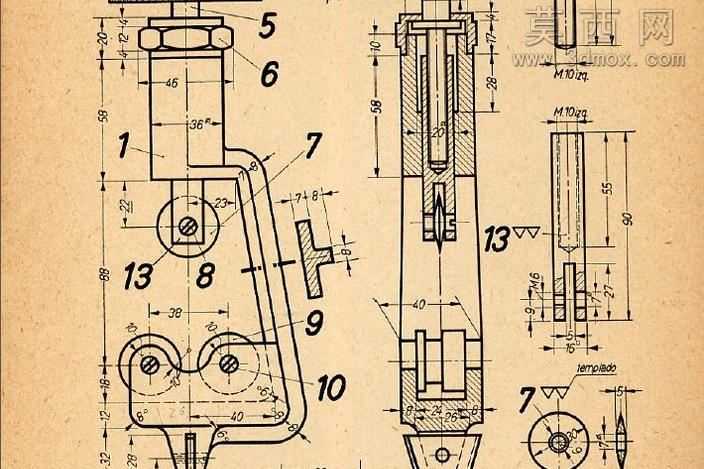

本作品为手动式切铜管器的三维建模设计成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先对切管器的核心功能模块进行拆分，分别完成进给调节旋钮、C型夹持机架、切割刀片组件、支撑滚轮组四大核心部分的独立建模，再通过装配约束完成整体结构的组合，确保各部件的运动行程符合实际使用逻辑。材质与渲染环节，针对不同部件的实际材质属性做了精细化区分：进给旋钮采用滚花金属材质，还原表面防滑纹理的凹凸质感，金属表面做了亚光镀铬的材质处理，呈现出五金工具特有的耐磨金属光泽；C型主体机架采用红色喷塑金属材质，调整材质的粗糙度与反光度，还原工业喷塑件的细腻磨砂质感，边缘处做了轻微的倒角高光处理，体现金属加工的工艺细节；切割刀片采用高速钢材质，做了镜面抛光的高反光材质设置，刀刃部分做了锐化处理突出锋利属性；支撑滚轮采用镀铬轴承钢材质，还原滚轮表面光滑耐磨的金属特性，同时在滚轮与机架的连接位置还原了销轴、紧固螺钉等细小标准件的结构细节。结构设计上充分还原切管器的工作原理：通过旋转尾部的进给旋钮，可带动内部的进给螺杆推动切割刀片组件沿机架滑槽移动，与对侧的两个支撑滚轮形成三点夹持结构，将待切割铜管置于滚轮与刀片之间，持续旋紧进给旋钮的同时绕铜管转动切管器，即可让刀片逐步切入管壁完成铜管的整齐切割，建模过程中严格控制各部件的配合公差，进给螺杆的螺纹参数、滚轮的转动间隙、刀片的进给行程都参照实际手动切管器的行业标准设置，确保结构的合理性与可制造性。渲染阶段采用木纹工作台作为展示背景，调整场景光照为柔和的侧上方打光，添加自然的环境反射效果，让金属部件的反光更具真实感，同时添加柔和的接触阴影，让整体模型的展示效果更具立体感与真实感，完整呈现了这款手动管路切割工具的外观形态与结构特征。
