K型热电偶插座面板安装组件三维设计

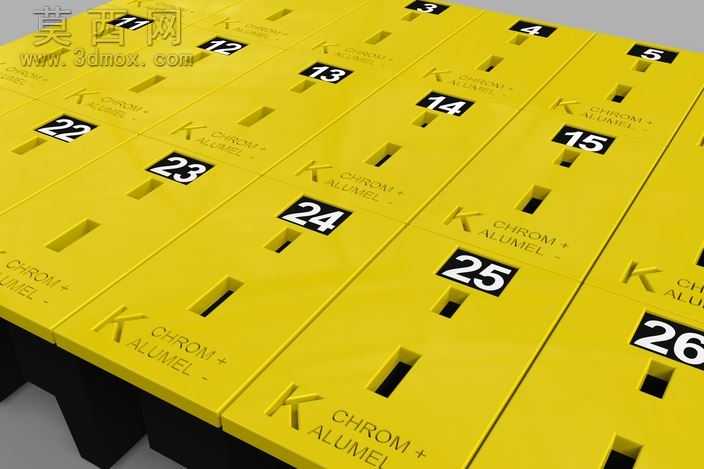

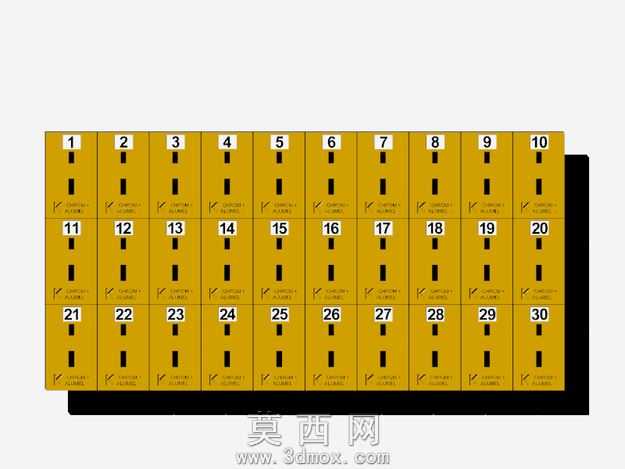

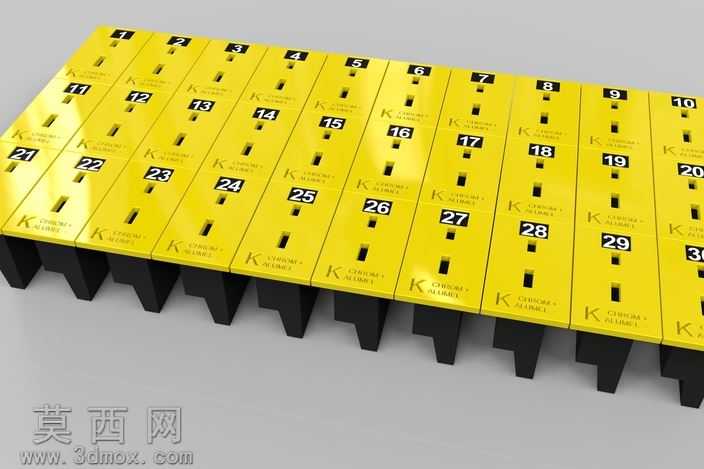

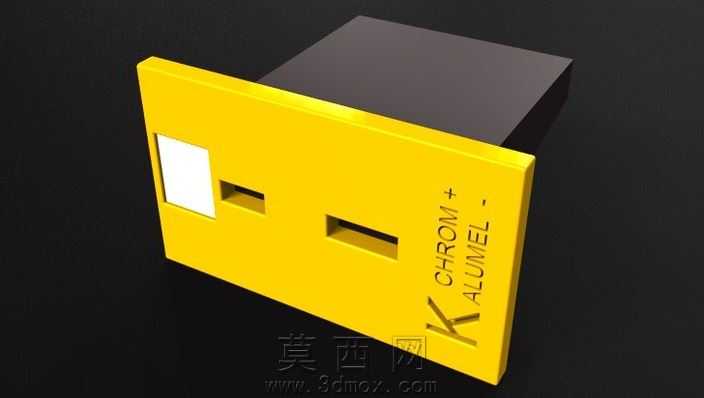

本作品为K型热电偶插座面板安装组件的三维设计成果，建模阶段采用参数化设计逻辑，以工业现场常用的多通道热电偶接线面板为原型，先通过基准面定位确定整体面板的排布基准，按照26路通道的阵列排布规则，先完成单路K型热电偶插座的结构建模：精准还原插座的插接口开槽结构、K型热电偶正负极对应的CHROMEL与ALUMEL标识位的凹凸刻字结构，确保每一个插座单元的插接口尺寸符合K型热电偶标准插头的配合公差，插接口的开槽深度、宽度参数严格匹配工业接插件的通用规范，避免出现接插干涉或接触不良的问题。完成单路插座建模后，通过线性阵列命令完成整面板的单元排布，相邻插座单元的间距预留足够的接线操作空间，面板边缘做圆角过渡处理，避免安装使用过程中出现锐边划伤的问题。材质与渲染阶段，面板主体采用明黄色工程塑料材质，模拟工业现场常用的耐高温ABS面板质感，调整材质的漫反射、粗糙度参数还原工程塑料的哑光质感，插座底部的基座部分采用黑色硬质塑料材质，与黄色面板形成清晰的视觉区分，面板上的通道编号数字、K型标识、正负极材质标识采用凹刻填色处理，渲染时通过打光突出刻字的立体感，确保标识清晰可辨，同时还原面板表面的细微磨砂纹理，提升模型的真实感。结构设计上充分考虑面板安装的实用性，面板背部预留标准安装卡扣位与螺丝孔位，可直接适配标准电气控制柜的面板开孔尺寸，每一路插座的内部接线端结构也做了还原，可直观展示热电偶接线的内部走向，相邻插座之间设置隔断筋位，避免不同通道之间出现信号干扰的问题。设计过程中优先考虑工业场景的实际使用需求，所有结构尺寸均参考现有工业级K型热电偶面板插座的实测参数，模型可直接用于电气控制柜的布线模拟、温控系统的装配演示，也可作为电气实训教学的演示模型使用，建模过程中对所有特征做参数化命名，方便后续根据实际需求调整通道数量、面板尺寸、插座规格等参数，适配不同路数的热电偶接线需求。
