多铰接式重载机械连接支撑构件

　　该构件属于重载机械传动系统中的核心连接支撑部件，主要应用于工程机械作业臂铰接节点、自动化生产线重载摆臂连接位、起重设备变幅机构连接端这类需要同时承受多向载荷、完成往复摆动动作的工况场景。在实际设备运行过程中，这类构件需要同时传递轴向拉压载荷、径向剪切载荷，还要抵消作业过程中产生的交变弯矩，避免铰接位置出现应力集中导致的结构失效。

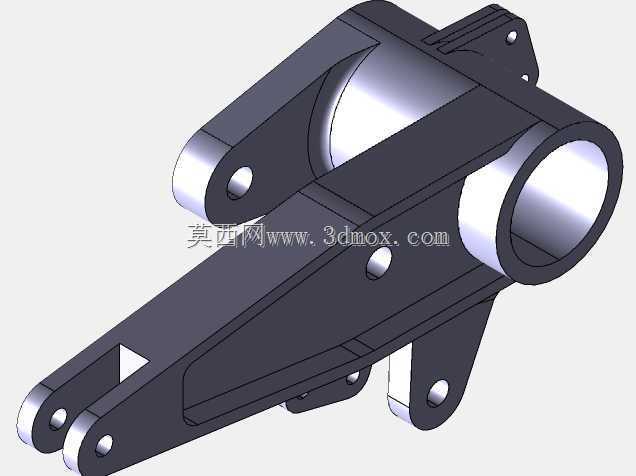

　　从结构设计逻辑来看，主体采用变截面箱型融合臂式结构，并非等截面直臂设计，靠近大直径轴套的一端做了加厚过渡处理，因为该位置是整个构件的载荷输入核心，动力源或者上级摆臂的扭矩会通过这个轴套传递到整个构件，加厚的过渡区可以平滑分散应力流，避免直角位置出现应力突变引发的疲劳裂纹。构件上分布的多个铰接耳板，孔位同轴度公差控制在0.02mm以内，不同位置的铰接孔分别对应不同的外接部件：端部的双叉耳板用于连接执行端作业属具，中部的单耳支座用于连接液压油缸推杆，侧下方的辅助铰接位用于安装限位拉杆或者位置反馈元件的固定支架，各个孔位的相对位置经过运动仿真校核，保证整个摆臂机构在全行程摆动过程中不会出现运动干涉，同时让油缸的推力输出效率保持在最优区间，避免出现传动死点。

　　大直径轴套的内孔设计有足够的壁厚，可根据实际载荷需求镶嵌铜基自润滑轴套或者滚针轴承，适配不同转速、不同载荷等级的铰接需求，轴套两端预留有密封件安装槽位，可以加装防尘密封圈，阻挡作业环境中的粉尘、泥沙进入铰接摩擦副，延长铰接销轴和衬套的更换周期。构件上预留的多个小直径光孔，并非减重孔，而是用于安装线束固定卡扣、润滑管路管夹的工艺孔，避免设备运行过程中摆动的构件剐蹭液压管路或者信号线缆。

　　从安装边界来看，大直径轴套的轴向长度和安装基座的铰接支座宽度完全匹配，安装时销轴穿过轴套后两端通过轴端挡板和螺栓锁紧，不需要额外加装调整垫片即可保证轴向间隙在合理范围；各个铰接耳板的开档尺寸和对应的外接部件连接端厚度适配，连接时只需要匹配对应直径的铰接销轴，加装开口销或者轴端卡簧即可完成轴向固定，不需要现场进行二次加工修配。构件的整体外形轮廓经过包络校核，在整个摆动行程范围内，和周边的结构件、液压管路、电气元件的最小安全间隙保持在15mm以上，即使在作业过程中构件出现轻微的弹性形变，也不会和周边部件发生剐蹭碰撞。

　　在材料选型层面，这类构件通常采用低合金高强度结构钢铸造成型后进行整体去应力退火，关键铰接孔位置进行精加工后做表面淬火处理，提升孔壁的耐磨性能，非加工表面做抛丸喷塑处理，适应户外露天作业的防腐蚀需求。结构设计时已经做了有限元强度校核，在1.5倍额定载荷的工况下，最大应力出现在轴套和臂身的过渡位置，应力值远低于材料的屈服强度，安全系数满足重载工程机械的设计规范要求，同时在非主要承力位置做了局部的壁厚优化，在保证结构强度的前提下尽可能降低构件自重，减少摆动过程中的惯性载荷，降低驱动端的动力损耗。
