L型双铰耳安装连接支架结构设计

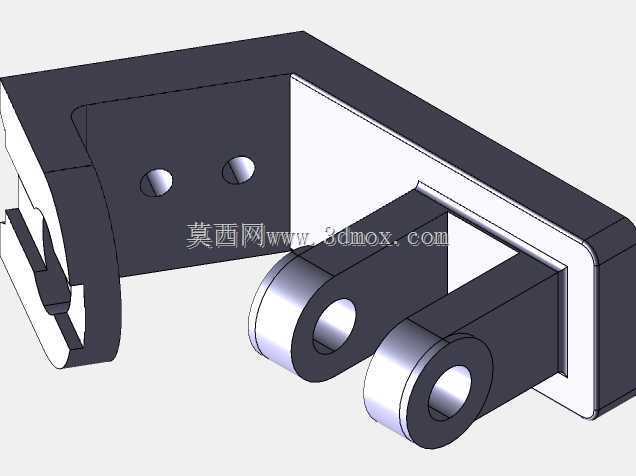

　　该铰接支架属于设备连接类承载构件，主要应用在需要实现小角度摆动、相对转动的机械装配场景中，常见于自动化产线的摆臂连接部位、工装夹具的活动定位模块、小型液压执行元件的端部安装位，也可作为电气柜内元器件的可调固定支撑，或是小型输送设备的侧挡导向铰接座使用。从结构功能来看，构件主体采用L型折弯式一体化构型，竖直安装面预留两个同轴沉头安装孔，用于通过螺栓将整个支架固定在设备基体、型材框架或者安装立板上，沉孔设计可保证螺栓安装后头部不突出安装面，避免与周边运动部件产生干涉，同时两个安装孔的孔距经过公差匹配，可适配常用的30、40系列工业铝型材安装槽位，也能满足钢板焊接基座的孔位安装要求。水平伸出端设置两个平行对称的铰耳结构，

　　铰耳内孔为同轴光孔设计，可配合销轴、铜套或者滚动轴承实现与外接摆杆、连杆、执行元件输出端的铰接连接，双铰耳的对称布局相比单耳结构，能大幅提升铰接部位的抗侧向载荷能力，避免连接部位受偏载时出现销轴变形、铰耳开裂的问题，两个铰耳之间的间距预留了足够的装配间隙，可适配厚度在对应尺寸范围内的外接连接耳片，装配时无需额外加装修整垫片即可保证转动顺畅。设计过程中优先考虑了构件的受力合理性，L型转角位置做了圆弧过渡处理，避免直角处产生应力集中，在承受铰接端的径向载荷、摆动冲击时，应力可沿过渡圆弧均匀分散，不会在转角处出现应力突变导致的疲劳断裂。铰耳部位的厚度根据常规工况下的剪切、挤压强度计算取值，内孔的公差带选用基孔制间隙配合，

　　既能保证销轴顺利装配，又能控制铰接部位的转动间隙，避免设备运行时出现过大的旷量抖动。安装面的平面度公差控制在合理范围内，保证支架安装后与基体贴合紧密，不会出现安装倾斜导致的铰耳同轴度偏差，进而引发转动卡滞、销轴偏磨的问题。从安装边界来看，竖直安装面的整体宽度、高度尺寸适配小型设备的紧凑安装空间，不会占用过多的装配位置，水平伸出端的长度经过校核，保证铰接点与安装面之间留有足够的操作空间，方便装配人员穿装销轴、加装开口销或者轴用挡圈等轴向定位零件，同时也能避免外接摆动部件在转动过程中与安装基体发生碰撞。整个构件的壁厚设计兼顾了轻量化与结构强度，在满足额定载荷下的刚度、强度要求的前提下，尽可能减少材料占用，降低构件自重，

　　适合在对安装重量有要求的移动设备、轻型自动化设备上使用。细节处理上，铰耳的外端面做了倒角处理，既去除了机加工产生的锐边毛刺，避免装配时划伤操作人员，也能在穿装销轴时起到导向作用，提升装配效率；安装孔的入口处同样做了小尺寸倒角，方便螺栓顺利导入孔位，降低装配对位难度。该结构可根据实际使用场景的载荷大小，调整铰耳厚度、安装孔距、整体长宽尺寸，适配不同的承载需求，建模过程中所有特征均采用参数化驱动，修改关键尺寸即可快速生成不同规格的衍生型号，能够大幅缩短同系列零件的设计周期。
