C型开口环形结构件三维参数化设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:782310
  • C型开口环形结构件三维参数化设计

  在工业传动、流体输送、线缆防护等多个工程场景中,这类C型开口环形结构件的应用覆盖范围极广,从车间自动化生产线的线缆导向固定,到液压气动回路的管路定位夹持,再到输送设备的辊组端部限位,都能见到这类结构的实际落地。不同于全封闭环形零件,开口式的结构设计从根源上解决了穿装工序的效率问题——现场装配时无需从管线、轴件的端部逐一套入,可直接从侧向卡入安装位,大幅缩减了设备维保、产线改造时的拆装工时,尤其是在已布设完成的管线改造项目中,这种结构的适配优势体现得尤为明显,能避免大范围拆解原有管路或轴系带来的工期损耗与密封风险。

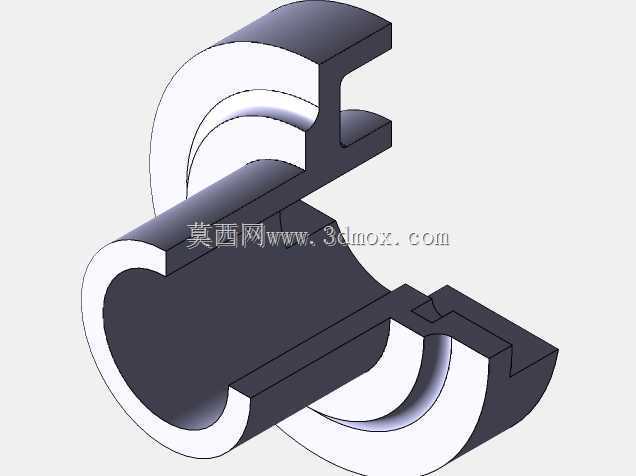

  从结构功能层面来看,该零件的剖面采用了带双侧凸缘的C型构型,内侧圆弧面为核心工作面,加工时需要保证圆弧面的轮廓度与表面粗糙度,确保与被夹持的圆柱面构件能够实现足够的接触面积,避免局部应力集中导致的零件变形或被夹持件表面损伤。外侧的凸缘结构一方面提升了零件自身的结构刚度,抵消开口结构带来的刚性削弱,在承受径向夹紧力时不会出现开口端过度张角变形的问题;另一方面凸缘可作为轴向定位的基准面,安装时可贴合安装基座的定位端面,无需额外加装轴向挡圈即可实现轴向位置的限定,减少了装配所需的附属零件数量。

  设计过程中首先需要明确核心的适配尺寸:内侧圆弧直径需要根据被夹持件的外径做公差匹配,通常采用基轴制的间隙配合,保证卡入时的顺畅度,同时控制间隙量在合理范围,避免安装后出现径向窜动。开口处的缺口宽度需要根据被夹持件的直径做对应设计,既要保证卡入时零件的弹性变形量在材料许用应力范围内,不会出现塑性变形导致的开口无法回弹复位,也要避免开口过宽导致夹持力不足、容易从安装位脱落的问题。零件的轴向宽度需要结合实际承载需求确定,当用于大管径管路夹持或者重载轴系限位时,需要适当增加轴向宽度来提升接触面积与整体结构强度,若用于轻载的线缆导向场景,则可适当缩减轴向宽度来控制零件重量与材料成本。

  从安装边界条件来看,这类零件通常有两种主流安装形式,一种是依靠自身开口的弹性抱紧力直接固定在被夹持件上,多用于临时定位或者轻载导向场景,此时需要校核材料的弹性模量与开口处的最大应力,确保反复拆装后仍能保持足够的抱紧力;另一种是通过外侧凸缘上的安装孔配合螺栓固定在基座上,此时需要考虑螺栓孔的位置度公差,保证安装时孔位与基座螺纹孔能够精准对齐,同时螺栓沉头深度需要控制在凸缘厚度的合理范围内,避免沉头孔穿透凸缘导致结构强度下降。

  建模过程中采用参数化设计思路,将内侧圆弧直径、开口宽度、凸缘厚度、轴向宽度等核心尺寸设置为可调整参数,后续面对不同管径、不同载荷的应用场景时,只需修改对应参数即可快速生成适配的模型,无需重新绘制草图,大幅提升了系列化零件的设计效率。建模时优先通过旋转特征生成基础的环形坯体,再通过拉伸切除特征加工出开口缺口与凸缘结构,最后对所有棱边做倒圆角处理,避免锐边在装配时划伤操作人员或者损坏被夹持件的表面防护层,同时倒圆角也能降低零件热处理或者受力时的应力集中系数,提升零件的疲劳寿命。

  在实际工程选型时,需要结合应用场景的环境因素调整零件的材料与表面处理方式:如果用于潮湿或者有腐蚀介质的工况,需要选用耐腐蚀的材料或者做对应的表面镀层处理;如果用于有振动的设备场景,需要在零件内侧增加防滑垫层或者设计防松结构,避免长期振动导致零件移位。这类结构看似简单,但每个尺寸参数的确定都需要结合实际工况的载荷、安装条件、维保需求综合考量,任何一个尺寸的偏差都可能导致装配困难、夹持失效或者寿命不足的问题,这也是通用机械零部件设计中最考验工程师细节把控能力的地方。
