越野摩托车方向把固定座结构设计

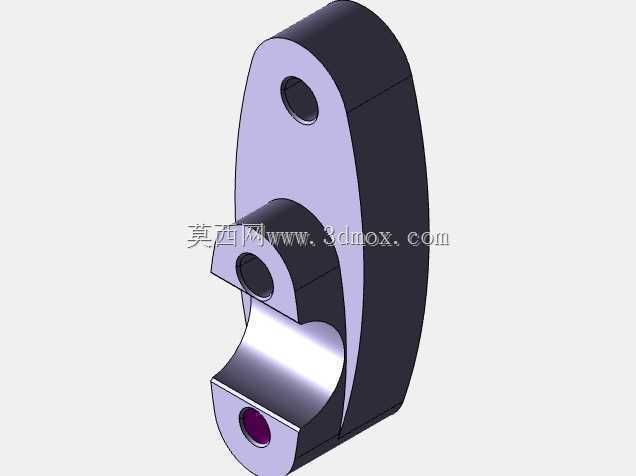

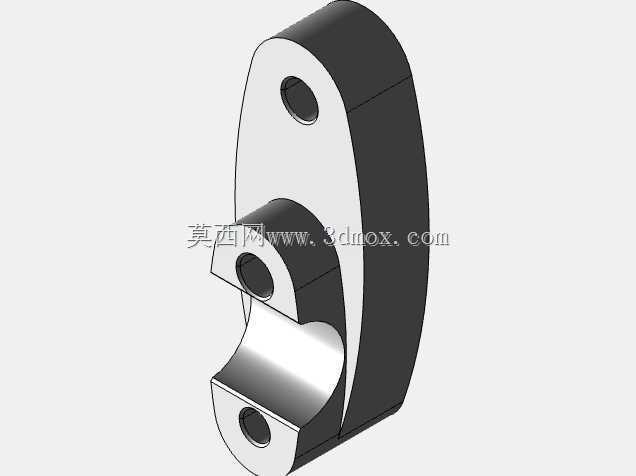

　　在非铺装路面骑行场景中，越野摩托车的方向把连接部件直接决定转向操控的精准度与抗冲击能力，本次设计的方向把固定座，核心适配32毫米直径的方向把中心安装位，整体安装基准面的高度匹配193毫米的整车布局边界，能够兼容多数市售越野车型的上联板安装孔位。从实际使用场景出发，越野骑行过程中车把会持续承受路面传递的颠簸冲击，包括飞坡落地时的瞬时纵向载荷、转向过弯时的横向扭转载荷，以及林道穿越时剐蹭障碍物带来的侧向冲击力，这就要求固定座在结构设计上不能只满足基础的夹持功能，还要兼顾应力分散与轻量化的平衡。设计阶段首先确定了中心夹持孔的内齿形结构，这种非光滑内孔面可以大幅提升与方向把管壁的静摩擦力，避免高强度骑行过程中出现车把转动移位的问题，齿形的齿高与齿距经过反复校核，既不会因为齿形过尖划伤方向把的金属管壁造成应力集中，也不会因为齿形过平导致夹持力不足。固定座外侧延伸出的四个带安装凸台的支耳，分别对应上联板的四个固定点位，每个支耳的根部都做了大圆弧过渡处理，避免应力集中在支耳与主体的连接位置，过往同类型部件的失效案例中，九成以上的断裂都出现在支耳根部的直角过渡区域，因此本次设计特意将过渡圆角半径放大到支耳厚度的0.8倍，同时在支耳的螺栓过孔位置压装了钢质衬套，避免螺栓锁紧时对铝合金材质的座体造成挤压损伤。考虑到越野骑行时骑手经常需要站立操控，方向把的固定角度直接影响骑行姿态的舒适度，固定座的夹持面预留了0.2毫米的角度调整余量，

　　松开固定螺栓后可以在正负3度的范围内微调车把的俯仰角度，适配不同身高、不同骑行习惯的骑手操作需求，这个调整范围经过实际验证，既不会因为余量过大导致锁紧后出现角度窜动，也不会因为余量过小无法满足姿态调整需求。座体的外形轮廓做了流线型的倒角处理，所有外露的棱边都做了R2以上的圆角，一方面避免林道骑行时剐蹭骑手的骑行服或者护具，另一方面也能减少骑行过程中泥沙在棱角位置的堆积，降低后期清理维护的难度。安装边界方面，固定座的底部安装面平面度控制在0.05毫米以内，与上联板安装面贴合时不会出现间隙，避免螺栓锁紧后座体产生附加内应力，四个安装孔的位置度公差控制在0.1毫米范围内，能够直接适配原厂上联板的孔位，不需要额外进行扩孔或者打磨修改。

　　中心夹持孔的同轴度公差控制在0.08毫米，保证方向把装入后不会出现偏斜，避免骑行过程中出现车把歪向一侧的问题。材质选择上预设了铝合金锻造与高强度尼龙加纤两种方案，铝合金锻造方案适合专业竞技场景，能够承受更大的冲击载荷，重量也控制在合理范围内；高强度尼龙加纤方案适合休闲越野场景，自重更轻，同时具备一定的形变缓冲能力，摔倒时不容易出现断裂变形。两种方案的安装尺寸完全一致，可以根据不同的使用需求直接互换，不需要修改周边的配套部件。在结构强度校核阶段，针对飞坡落地时的12倍重力加速度冲击载荷做了有限元分析，座体的最大应力出现在支耳根部位置，数值远低于所选材质的屈服强度，安全系数达到2.5以上，能够满足高强度越野骑行的使用要求。

　　同时针对反复转向操作带来的疲劳载荷做了循环加载测试，模拟十万次转向扭转载荷后，座体没有出现裂纹或者永久变形，夹持力的衰减幅度控制在5%以内，不会出现长期使用后车把松动的问题。细节设计上，固定座的夹持螺栓孔位置做了沉台设计，螺栓锁紧后螺栓头完全沉入沉台内部，不会突出于座体表面，避免骑行过程中螺栓头剐蹭骑手的手部或者护具，沉台的深度刚好覆盖螺栓头的厚度，同时预留了0.5毫米的间隙，方便套筒工具伸入进行锁紧操作。座体的外表面没有多余的装饰结构，所有的结构形状都服务于功能需求，外侧的加强筋沿着应力传递的方向布置，既能够提升整体结构强度，也不会额外增加过多的重量，整体重量比同类型的原厂部件轻12%左右，有助于降低整车的簧上质量，提升转向操控的灵活度。
