C型铰接连接吊耳结构三维设计

　　这类C型铰接吊耳在各类工程设备、工装夹具、输送线挂接结构中应用十分广泛，常见于需要实现多自由度铰接传动、承重挂接的工位，比如生产线的工件吊具连接端、工程机械的拉杆铰接位、非标设备的开合机构连接点，核心作用是通过三个铰接孔位实现不同方向的销轴连接，传递拉力与小幅摆动扭矩，避免连接部位出现应力集中导致的结构失效。

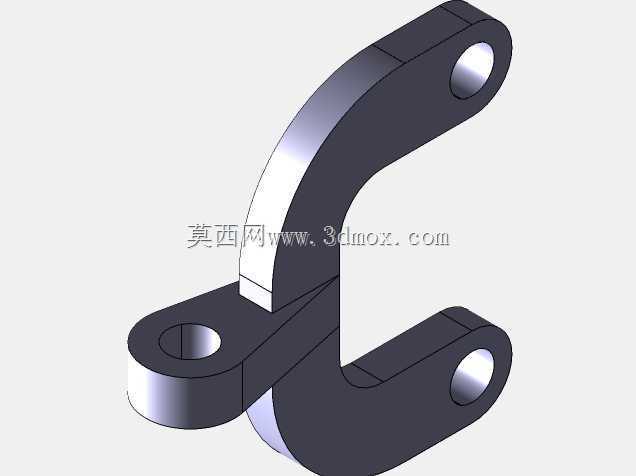

　　从结构功能上看，该零件整体采用弯臂式C型布局，三个带通孔的铰接耳座分别分布在弯臂的上端、下端前侧、下端后侧，三个孔位的轴线保持平行，能够同时连接三个独立的铰接部件，实现两个分支构件相对于主臂的同步摆动，相比单孔吊耳或者双孔直臂连接件，这种C型结构可以在有限的安装空间内错开两个下铰接点的安装位置，避免相邻销轴上安装的连杆、轴套出现运动干涉，不需要额外增加垫块或者偏心套来调整安装间隙，能有效缩减整套铰接机构的整体占用空间。

　　设计过程中首先要确定的是三个铰接孔的中心距参数，这直接决定了整套铰接机构的运动行程与摆角范围，上端孔到两个下孔的中心距需要匹配对应连杆的长度，保证摆动过程中两个下分支构件的运动轨迹不会出现卡滞，孔位的同轴度公差需要控制在0.02mm以内，避免销轴穿装后出现别劲的情况，加速销轴与孔壁的磨损。弯臂部分采用等截面圆弧过渡设计，没有尖锐的直角转角，能够在承重时让应力沿着弯臂平滑传递，避免转角处出现应力集中断裂的风险，弯臂的厚度与耳座的厚度保持一致，整体采用等厚板材加工或者模锻成型，不需要额外做变截面处理，既可以保证结构强度，也能降低加工难度。

　　安装边界方面，三个铰接孔的孔径需要匹配对应规格的销轴与轴套，孔壁需要预留一定的精加工余量，装配时可以根据实际配合需求选择间隙配合或者过渡配合，耳座的外侧端面需要与对应连接件的内侧端面保留0.5-1mm的间隙，避免摆动过程中出现端面摩擦。零件的整体外轮廓需要匹配安装工位的空间尺寸，C型开口的深度要足够容纳两个下铰接点连接的构件厚度，保证构件在最大摆角范围内不会碰到弯臂的内侧壁，弯臂外侧的圆弧半径需要避开周边的固定结构件，避免设备运行过程中出现碰撞。

　　从实际使用场景出发，这类吊耳如果用于承重挂接场景，需要根据额定载荷核算弯臂的截面抗弯强度，三个孔位的端面需要做倒角处理，方便销轴快速穿装，也能去除加工毛刺避免划伤操作人员。如果用于频繁摆动的传动场景，孔内可以加装自润滑铜套，减少销轴与孔壁的磨损，延长零件的使用寿命，不需要整体更换吊耳，只需要定期更换铜套即可完成维护。零件的表面处理可以根据使用环境选择发黑、镀锌或者喷漆，避免在潮湿或者多粉尘的环境下出现锈蚀，影响铰接的灵活性。

　　建模过程中需要重点关注弯臂部分的曲面过渡质量，保证内外侧圆弧的曲率连续，避免出现建模棱线导致实际加工后出现应力集中点，三个孔位的轴线需要严格平行，装配验证时可以通过销轴模拟穿装，检查三个孔位的同轴度是否符合设计要求，同时模拟两个下铰接点的最大摆动角度，验证C型开口的空间是否足够容纳构件的运动轨迹，避免实际装配后出现运动干涉。这类结构虽然看起来造型简单，但在非标设备设计中十分常用，合理的孔位布局与弯臂弧度设计，能够大幅提升整套铰接机构的运行稳定性，减少后期维护的成本。
