M6规格塑料嵌装内螺纹衬套结构设计

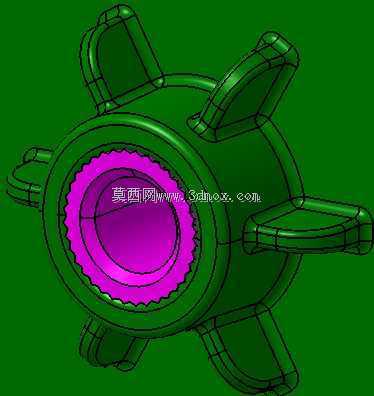

　　在低压电气、消费电子外壳、小型家电塑壳结构的连接设计中，塑料本体的螺纹连接强度不足一直是结构工程师需要重点解决的问题，纯塑料材质攻丝后反复拆装易滑牙，直接压入金属螺母又容易出现应力集中导致塑壳开裂的问题，这类带外翻定位翼的M6嵌装衬套，就是针对这类场景开发的内嵌连接结构。从结构细节来看，该衬套主体为带内螺纹的中空套体，内孔为标准M6粗牙螺纹，齿形轮廓完整，牙距符合普通公制螺纹的公差要求，能和常规M6外螺纹紧固件实现顺畅啮合，满足日常拆装的连接需求。衬套外壁均匀分布六处向外延伸的弧形定位翼，翼片边缘做了圆弧过渡处理，没有尖锐棱角，在注塑嵌装或者后期压入塑料基体的过程中，不会对周边塑料材质产生切割效应，

　　避免装配时产生微裂纹影响长期连接强度。衬套嵌入塑料基体后，六片定位翼会完全嵌合在塑料内部，形成多方向的机械咬合结构，相比光滑外壁的衬套，抗扭转能力提升明显，当螺栓拧紧施加扭矩时，衬套不会跟转在塑料孔内打滑，同时轴向的抗拉脱能力也有显著提升，承受轴向拉力时，定位翼会卡在塑料基体内部，不会被直接拉出。设计这类嵌件的时候，首先要匹配安装边界尺寸，衬套的外径要和塑料基体上的预制安装孔保持合理过盈量，过盈量太小容易松脱，过盈量太大会导致压装时塑料孔壁被撑裂，通常针对ABS、PP这类常用工程塑料，单边过盈量控制在0.1-0.2mm区间比较合理。定位翼的外伸尺寸也要做合理控制，翼片太宽会导致塑料件局部壁厚不足，表面出现缩痕影响外观，

　　翼片太窄则起不到抗扭防脱的作用，该结构的翼片外伸长度控制在套体壁厚的1.5倍左右，既保证咬合强度，也不会让塑料件表面产生外观缺陷。衬套的嵌入深度要匹配塑料基体的壁厚，套体端面要和塑料安装面基本齐平，不能突出表面影响其他零件的装配，也不能凹陷过深导致螺栓啮合长度不足，通常M6规格的衬套啮合长度要达到8mm以上，才能满足常规的连接强度要求，避免螺纹滑牙。从实际应用场景来看，这类衬套广泛用在交流稳压器的塑料外壳装配、小型工控设备的塑壳连接、家电产品的外壳固定等场景，不需要额外做热熔或者超声波焊接工序，直接压入预制孔就能完成装配，生产线上的装配效率很高，相比热熔铜螺母，不需要额外的加热设备，也不会因为加热温度控制不当导致塑料局部烧焦变形。

　　在建模过程中，要重点关注内螺纹的收尾处理，螺纹起始端做倒角导向，方便螺栓顺利导入，外壁和定位翼的连接处做圆角过渡，减少应力集中，不管是衬套本身作为嵌件注塑，还是后期压装，圆角结构都能分散应力，避免塑料件开裂。另外衬套的内孔要保证同轴度，和安装孔的中心偏差控制在0.1mm以内，否则螺栓装配时会出现偏斜，导致连接应力不均，长期使用后出现连接松动的问题。这类嵌装衬套虽然是小型结构件，但在整套设备的装配可靠性上起到很关键的作用，很多塑壳产品的售后故障都是因为连接位置滑牙、衬套松脱导致外壳开裂，合理的嵌件结构设计能大幅提升产品的整体耐用度，减少售后维护成本。在做三维建模的时候，还要考虑衬套压入时的导入结构，衬套的压入端做小角度倒角，压装时能顺利对准安装孔，不会切屑塑料孔壁产生碎屑，影响装配精度。定位翼的弧形曲面设计，能让塑料在嵌装过程中自然填充到翼片周边的间隙里，形成完整的咬合结构，不会出现空隙导致衬套松动。
