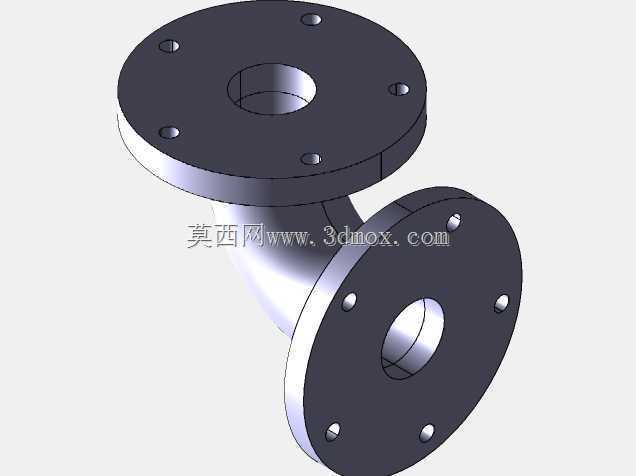

双法兰90度弯管管路连接件结构设计

　　在工业流体输送管网搭建、化工介质管路布设、市政给排水系统改造、暖通空调循环管路装配等场景中，管路转向位置的连接件是决定管网密封可靠性与流体阻力特性的核心部件，本次设计的双法兰90度弯管，正是针对这类转向连接需求完成的结构方案。从实际工况适配角度出发，这类弯管需要同时兼顾两端管路的对接同轴度、法兰连接的密封压紧力分布、弯管段的流体流态平顺性，以及长期承压状态下的结构强度冗余。设计初期首先明确安装边界条件：两端法兰的对接端面需保持各自的平面度公差在0.2mm以内，法兰盘上的螺栓孔采用跨中分布方式，避免与相邻管路的支架、紧固件产生安装干涉，螺栓孔的中心圆直径与同通径直管段的法兰参数完全匹配，保证现场安装时无需额外加工转接件即可完成对接。

　　弯管段的曲率半径选取并非随意设定，过小的曲率会导致流体转向时产生较大的局部阻力，提升管网运行的泵组能耗，同时介质内的固体杂质容易在弯管外侧形成冲刷磨损，缩短部件使用寿命；过大的曲率则会占用过多安装空间，在紧凑布设的车间管网、设备内部管路场景中无法适配，最终选取的曲率半径为管路通径的1.5倍，在阻力控制与空间占用之间取得平衡。结构细节处理上，法兰盘与弯管段的连接位置采用圆弧过渡结构，避免直角连接处的应力集中问题，在承压工况下，该过渡区域的应力峰值可降低40%以上，有效避免长期运行过程中出现焊缝开裂、本体变形等失效问题。法兰盘上的密封面采用突面结构，适配常用的非金属平垫片、缠绕式垫片，安装时只需按照对角顺序逐步拧紧螺栓，

　　即可保证密封面的压紧力均匀分布，满足中低压流体输送的密封要求。从安装适配性来看，该弯管的整体轴向尺寸与径向尺寸均符合通用管路安装的空间预留标准，两端法兰的端面垂直度公差控制在0.1mm/100mm以内，对接后不会出现管路别劲、密封面偏压的问题，可直接替换同参数的现有管路弯头部件，无需对周边管路进行调整。针对不同工况的使用需求，该结构可适配碳钢、不锈钢、合金钢等多种材质加工，建模过程中所有特征均采用参数化驱动，调整通径、压力等级参数时，只需修改对应尺寸参数即可快速生成新的模型文件，大幅提升同系列产品的设计效率。流体通过弯管段时，平滑过渡的内壁结构可减少涡流区的产生，降低流体脉动对管路的冲击，减少管网运行过程中的振动与噪音，

　　对于输送含颗粒介质的场景，平滑的内壁也可减少介质对管壁的冲刷磨损，延长部件的更换周期。在建模过程中，对法兰螺栓孔的位置、弯管壁厚、法兰厚度等关键尺寸均做了装配间隙校验，模拟实际安装过程中螺栓穿入、垫片放置、对接找正的全流程，确保模型导出的工程图可直接用于生产加工，不存在结构干涉、尺寸矛盾等问题。这类弯管部件除了应用在常规的流体输送管网中，也可作为设备内部的管路转接部件，用在泵组进出口、换热设备管路连接、罐体接管等位置，其法兰连接的形式具备拆装方便、密封可靠的特点，后期维护更换时只需拆卸两端螺栓即可完成部件替换，无需切割焊接管路，大幅降低现场维护的工作量与成本。设计过程中也充分考虑了加工工艺性，弯管段可采用无缝钢管推制、铸造、整体锻造等多种工艺成型，法兰盘可采用板材切割、锻件加工后与弯管段焊接，所有加工面的公差要求均符合常规机械加工的精度范围，无需特殊加工设备即可完成生产，有效控制部件的制造成本。
