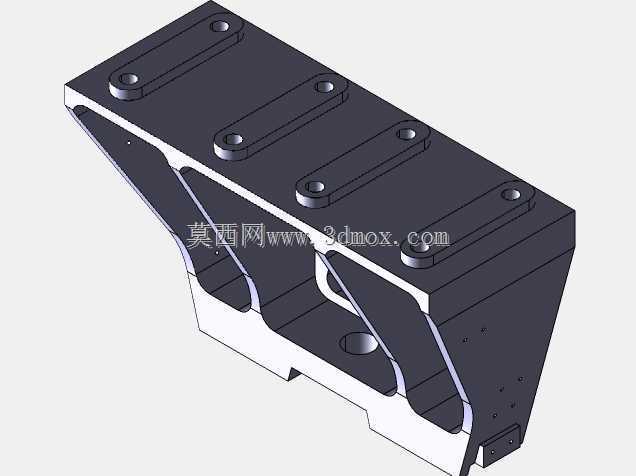

交流稳压器内部支撑安装结构件

　　该结构件是交流稳压器内部核心承力安装部件，主要承担稳压器内部功率模组、调压绕组等核心电气元件的承载与定位功能，在交流稳压器的整机装配体系中，属于连接外部壳体与内部功能模块的关键衔接构件。从实际应用场景来看，这类支撑件广泛适配中小功率工业级交流稳压器，常见于车间配电端、精密设备供电前端的稳压设备内部，需要在设备长期带电运行的工况下，持续保持结构稳定性，既要承受内部元件的静态自重，也要抵御设备运输、安装过程中的冲击载荷，同时还要适配内部电气间隙的排布要求，避免与带电部件形成安全距离不足的问题。

　　从结构设计思路来看，该构件采用一体化折弯加局部加强的结构形式，主体承力面为平整安装平面，平面上预留的多组安装孔位采用等距排布设计，孔位周边做了局部沉台处理，既可以保证紧固件安装后端面不突出于安装平面，避免干涉上层元件的装配，也能通过沉台结构提升孔位周边的结构强度，减少长期受力下的孔位变形。构件侧面的斜向加强筋与主体结构采用一体化折弯成型，没有额外的焊接拼接结构，这种设计一方面减少了装配工序，另一方面也避免了焊接应力带来的结构变形问题，能够更好地保证安装平面的平面度要求，让上层安装的电气元件可以完全贴合支撑面，减少局部应力集中导致的元件损坏风险。

　　在安装边界与尺寸适配方面，该构件的整体轮廓完全匹配对应型号稳压器的内部腔体尺寸，底部的定位卡槽可以直接卡入壳体内部的预设导轨位，不需要额外做位置调整，装配时可以直接推入到位后通过侧边的固定孔完成锁附，能够有效提升整机装配的效率。构件侧面预留的镂空槽位，一方面是为了给内部走线提供穿过的空间，让功率线、信号线可以沿着结构件的预留空位规整排布，避免线路被结构件挤压破损；另一方面镂空设计也在保证结构强度的前提下降低了构件自身重量，减少整机的整体负重。从承力性能来看，该结构的加强筋分布完全对应上层安装元件的重心位置，斜向支撑的角度经过受力校核，可以将上层元件的垂直载荷均匀分散到构件底部的两个支撑端，避免长期承重后出现安装平面下凹变形的问题，保证内部元件的位置精度不会因为结构变形出现偏移。

　　在实际选型适配过程中，这类支撑结构件需要重点关注安装孔位的间距与上层元件的安装孔位匹配度，同时要确认构件的整体高度是否符合稳压器内部的电气间隙要求，保证带电部件到结构件的距离满足安规标准。该构件的边缘都做了倒角处理，没有尖锐的毛刺棱角，既可以避免装配过程中划伤操作人员，也能防止尖锐边缘割破线路绝缘层造成短路隐患。结构件的表面做了氧化防锈处理，能够适应稳压器内部长期运行的温升环境，不会因为长期受热出现锈蚀掉屑的问题，避免金属碎屑掉落引发电气短路故障。从装配逻辑来看，该构件属于稳压器内部最先装配的结构部件之一，所有内部核心元件都需要依托该构件完成定位固定，其尺寸精度直接影响后续所有元件的装配精度，因此在建模过程中对安装孔位的位置度、安装平面的平面度、支撑端面的平行度都做了严格的公差约束，能够保证批量生产时的装配一致性，减少后续装配环节的调整工作量。
