交流稳压器用弧形支撑实心结构件

　　该结构件为交流稳压器内部的核心支撑类实心零件，主要承担稳压器内部圆柱形调压绕组组件的承托定位功能，在交流稳压器的整机装配环节中，属于直接决定核心功能部件安装精度的基础结构件。从实际应用场景来看，这类零件多用于中小容量的接触式交流稳压器内部，安装位置处于稳压器机箱下部的安装底板上，上方直接托举带弧形外轮廓的调压线圈总成，侧面的凸起定位结构同时承担线圈周向防转的限位作用，避免设备运行过程中因电磁振动、外部搬运冲击导致线圈移位，进而引发碳刷接触不良、输出电压波动超差的故障。

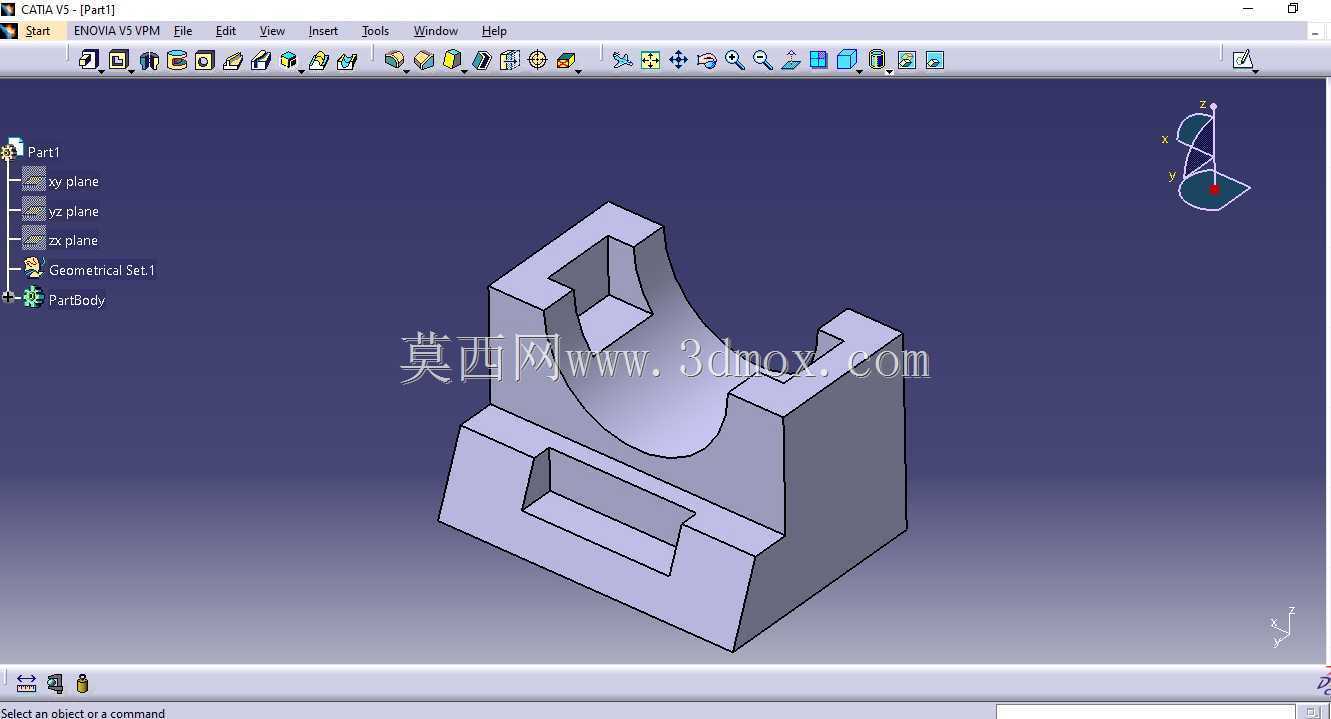

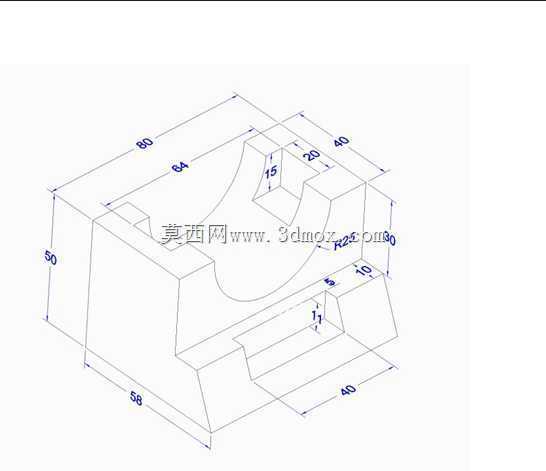

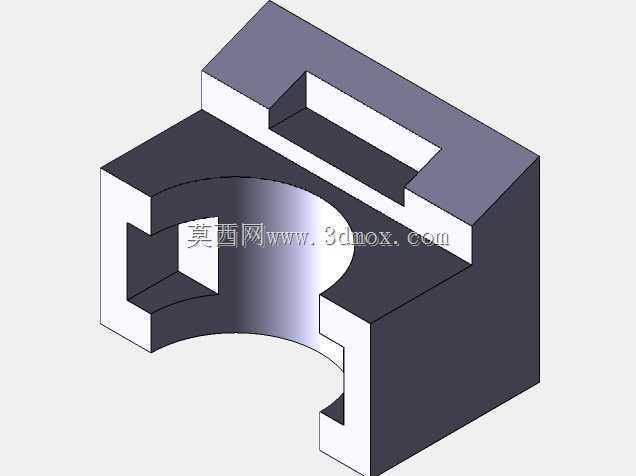

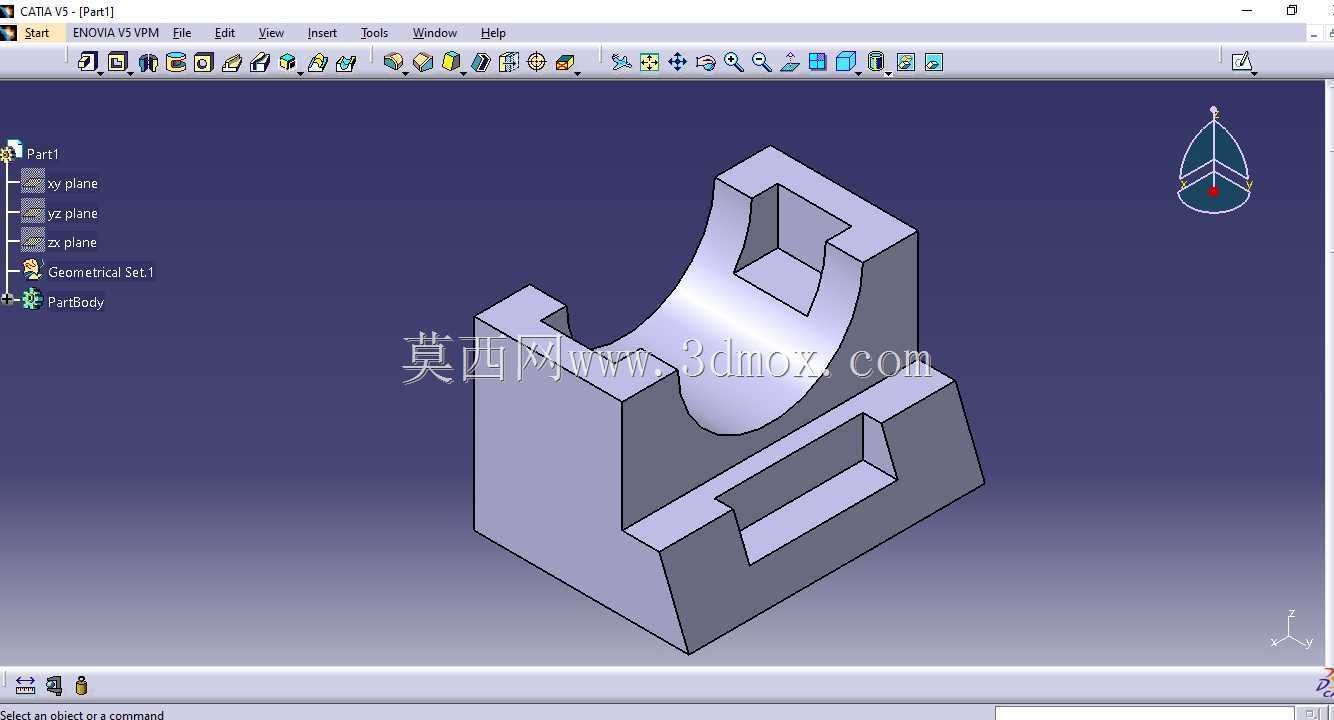

　　从结构设计思路来看，整体采用一体化实心铣削成型的结构方案，没有额外的拼接装配面，从根源上避免了拼接结构带来的装配累积误差，也消除了长期运行后拼接面松动移位的隐患。零件上部的弧形承托面弧度完全匹配所托举的调压线圈外圆曲率，配合面的加工粗糙度控制在Ra3.2以内，保证线圈安装后与支撑面完全贴合，受力均匀不会出现局部应力集中压破线圈绝缘层的问题。下部的基座部分设计有矩形通槽，一方面是为了减轻零件整体自重，降低材料成本，另一方面该通槽可作为走线通道，方便线圈引出线从零件下方穿过连接到接线端子排，同时通槽的侧壁也可作为加强筋结构，提升基座整体的抗弯折强度，避免承托线圈后长期受力出现基座变形。

　　从安装边界尺寸来看，零件整体的长宽高比例适配常规10kVA以下容量交流稳压器的内部安装空间，基座底部的安装面平面度控制在0.05mm以内，安装时可通过底部预留的螺丝孔位直接固定在机箱的安装底板上，不需要额外加装调整垫片。两侧向上延伸的定位凸台高度刚好卡住线圈两侧的安装支架，凸台与线圈支架的配合间隙控制在0.1mm以内，既可以保证安装时的顺利对位，又能限制线圈在水平方向的窜动。零件上部弧形承托面的最低点距离基座安装面的高度经过精准计算，保证线圈安装后，碳刷滑道的水平度符合调压机构的运行要求，避免碳刷在滑道上运行时出现卡滞、磨损不均的问题。

　　在功能特性上，该实心结构件除了基础的承托定位作用外，本身的实心金属结构还具备一定的散热辅助作用，线圈运行过程中产生的热量可以通过与支撑面的接触传导到零件本体，再通过零件基座传递到机箱底板向外散发，一定程度上降低线圈的工作温升，延长绝缘层的使用寿命。同时零件的边角位置全部做了R2以上的圆角过渡处理，没有尖锐的毛刺棱角，避免装配过程中划伤操作人员、划破线圈绝缘层或者连接导线的绝缘皮。在实际的生产装配环节，该零件的尺寸一致性直接影响整机组装的效率，不需要对每个零件进行单独的修配，就可以直接上线装配，大幅降低了整机组装的工时消耗，也减少了后续设备维护时的零件更换难度，出现损坏时可以直接替换同型号零件，不需要重新调整线圈的安装位置。
