交流稳压器散热系统专用风扇导流罩

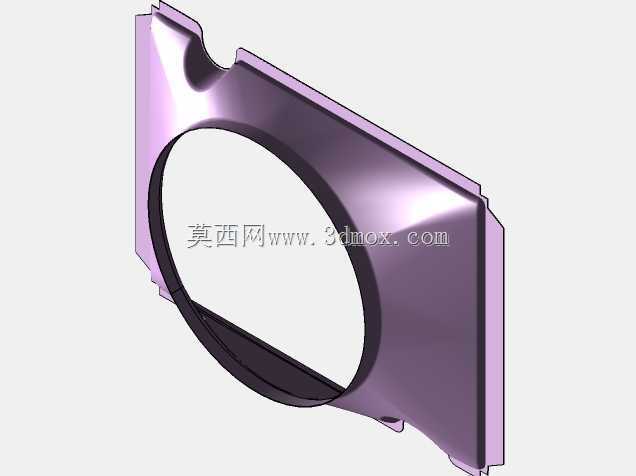

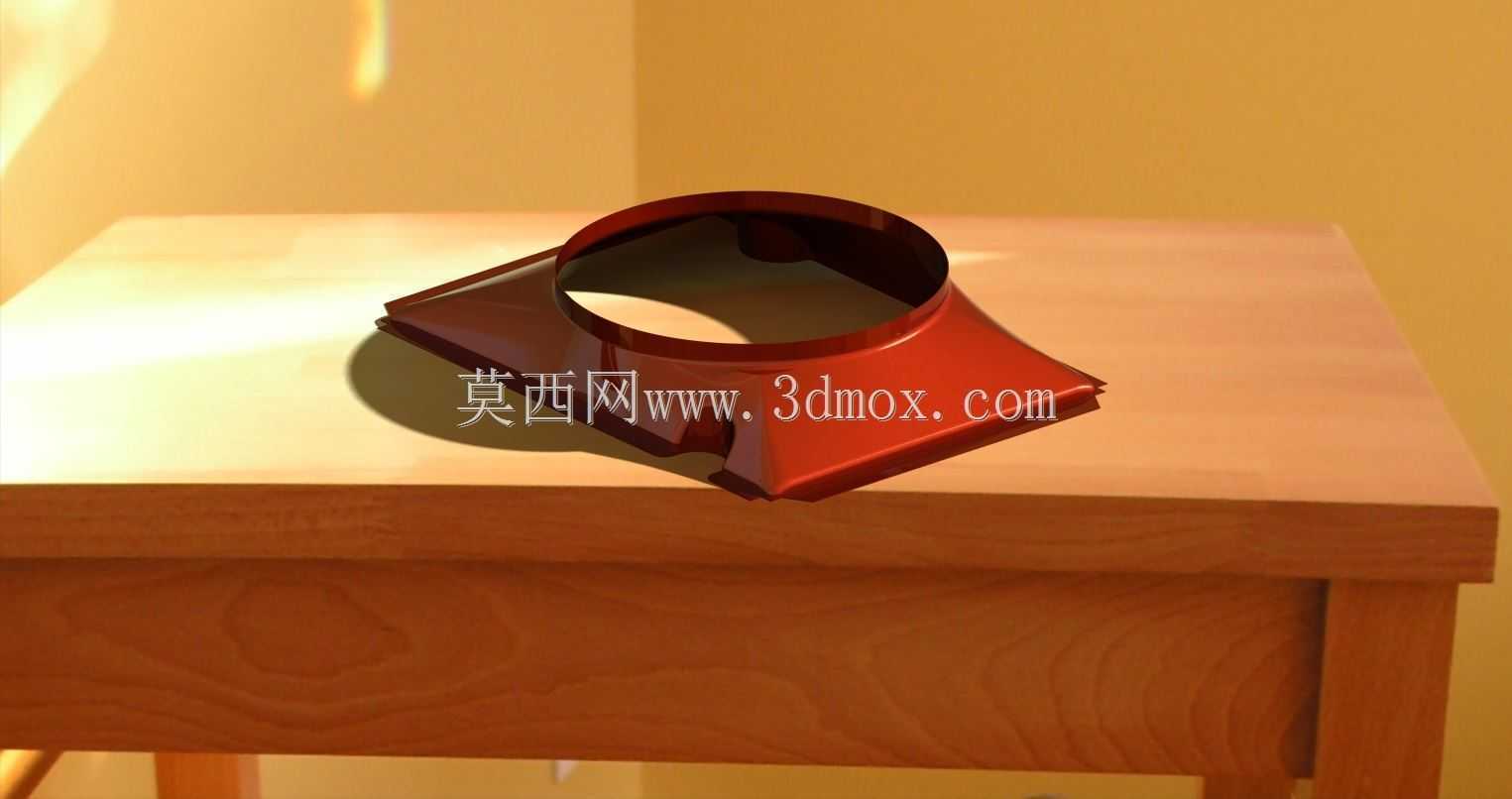

　　交流稳压器在持续带载运行过程中，内部调压绕组、碳刷组件、控制电路板会持续产生热量，若热量无法及时导出，会导致绕组绝缘层加速老化、碳刷磨损速率提升、控制元件温漂超标，直接影响稳压精度与设备使用寿命，风扇罩作为散热风道的核心导流部件，直接决定了散热气流的利用效率。这款风扇罩采用方形安装底座搭配圆形出风口的异形变截面结构，方形底座的四个边角预留了与稳压器壳体钣金安装位匹配的固定点位，安装时可直接贴合稳压器外壳的散热开孔区域，无需额外制作转接支架，安装边界完全适配常规立式交流稳压器侧置散热风扇的开孔尺寸，不会与内部绕组、接线端子产生空间干涉。圆形出风口的直径与常规轴流散热风扇的外径匹配，可直接将风扇嵌入罩体内部，

　　罩体的过渡曲面采用大圆角顺滑衔接，从方形安装面到圆形出风口的曲面过渡没有直角突变，能够大幅降低气流经过时的风阻，避免气流在拐角处形成紊流、涡流，减少气流能量损耗，让风扇产生的冷却气流能够以更集中的形态吹向稳压器内部的发热核心区域。设计过程中针对曲面成型做了工艺优化，通过曲面修剪与边缘圆角处理消除了结构应力集中点，不管是采用注塑工艺批量生产塑料材质罩体，还是采用钣金冲压工艺制作金属材质罩体，都能顺利脱模或成型，不会出现壁厚不均、冲压开裂的问题。罩体的边缘做了卷边处理，既可以提升整体结构刚度，避免安装或运维过程中边缘划手，也能让罩体与壳体安装面的贴合更紧密，减少气流从安装缝隙泄漏，保证散热风压。实际应用中，

　　这款风扇罩能够引导气流沿预设路径流经调压绕组表面、碳刷接触区域与控制板散热片，相比无罩体直吹的散热方式，核心发热区域的风速均匀度可提升40%以上，有效避免局部热点的产生，同时罩体能够阻挡外部灰尘、杂物进入稳压器内部，也能防止运维人员误触高速运转的风扇叶片，兼具导流、防护、安全隔离的多重作用。在结构强度校核上，罩体的曲面结构本身具备较好的抗形变能力，即使设备运输过程中产生振动，也不会出现共振变形、异响的问题，安装孔位的位置公差控制在合理范围内，可适配不同厂家同规格稳压器的散热安装位，不需要针对单一机型做定制化修改，具备较好的通用性。
