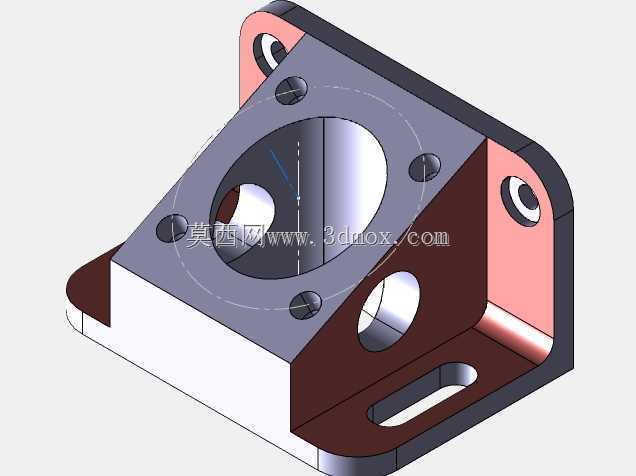

日常做非标设备结构设计时,这类L型直角安装支座的使用场景非常广泛,小到桌面级小型工装的功能部件固定,大到生产线旁辅助检测单元的传感器、小型执行元件安装,都能见到这类构件的身影。不同于普通平板式安装座,这种带垂直弯折的结构件,核心作用是实现两个垂直安装面之间的载荷传递,同时保证被连接件的同轴度与位置精度,省去现场拼接、焊接支座带来的变形与位置偏差问题。从结构设计逻辑来看,这个支座的主体采用90度弯折的一体化结构,两个互相垂直的安装面分别承担不同的连接功能:竖直方向的安装面带有大直径中心通孔,孔周均匀分布四个沉头安装孔,主要用于对接带法兰的轴类、套类功能部件,沉头孔的设计可以保证螺栓安装后端面无凸起,避免和相邻部件发生运动干涉;
中心通孔的尺寸匹配常规法兰类零件的止口尺寸,安装时可以直接将部件止口嵌入孔内实现径向定位,不需要额外做定位销调整,大幅提升装配效率。水平方向的安装面除了基础的固定孔位外,还设计了长条形腰型孔,这个细节是现场安装调试的关键——当支座整体固定到设备机架上时,腰型孔可以允许一定范围内的位置调整,抵消机架加工、前期装配带来的位置误差,不需要对安装孔进行二次扩孔修正,降低现场装配的返工率。侧面额外设计的横向通孔,主要用于穿设线缆或者安装小型定位顶丝,当对接的部件需要周向防转时,可以直接在这个孔位加装紧定螺钉,顶住对接部件的侧壁实现周向固定,不需要额外在支座上焊接凸台或者钻孔,预留的设计冗余可以覆盖更多使用场景。从安装边界来看,
这个支座的竖直安装面外缘做了圆弧过渡处理,没有尖锐的直角棱边,一方面是避免安装过程中划伤操作人员,另一方面也可以减少应力集中,当支座承受径向载荷时,圆弧过渡区的应力分布比直角弯折更均匀,不会在弯折处出现应力断裂的风险。水平安装面的底面做了平面度公差要求,安装时和机架表面完全贴合,不会出现翘曲导致的支座倾斜,保证竖直安装面的垂直度误差控制在机械装配允许的范围内。实际选型使用时,需要注意几个关键尺寸的匹配:首先是竖直面中心通孔的直径,必须和对接部件的止口直径保持过渡配合,间隙过大会导致定位失效,同轴度无法保证,过盈量太大则会造成装配困难,甚至在压装过程中导致支座变形;其次是四个沉头孔的分度圆直径,要和对接法兰的安装孔位完全对应,
避免出现螺栓无法穿入的问题;水平安装面的腰型孔宽度要匹配常用的安装螺栓规格,长度方向的调整范围需要提前核算现场安装的最大偏差量,保证调整余量足够覆盖装配误差。这类支座在设计建模时,需要重点关注弯折处的圆角处理,不同板厚对应的内弯折圆角有对应的工艺要求,如果圆角太小,钣金折弯或者铣削加工时容易出现裂纹,圆角太大则会导致两个安装面的有效接触面积减小,影响连接刚性。另外所有安装孔的孔口都需要做倒角处理,去除钻孔产生的毛刺,避免螺栓安装时因为毛刺垫起导致连接松动,沉头孔的深度要匹配对应螺栓的头部高度,保证螺栓安装后头部不高出安装面,否则会导致对接的法兰面无法和支座表面完全贴合,出现连接间隙。在载荷承受方面,这种一体化结构的支座比焊接拼接的直角支架刚性更好,因为没有焊缝带来的强度薄弱点,在承受交变载荷的工况下,不会出现焊缝开裂的问题,适合用在有一定振动的设备安装位置,比如小型电机、气动执行元件的安装固定。实际装配过程中,建议先通过竖直面的止口和沉孔把功能部件固定到支座上,再通过水平安装面的腰型孔把整个组件调整到合适位置后再拧紧固定螺栓,这样的装配顺序可以避免先固定支座再装部件时出现的位置偏差,调整起来也更方便。如果需要更高的定位精度,也可以在水平安装面和机架之间加装定位销,等位置调整到位后配钻定位销孔,实现永久固定,避免设备运行过程中因为振动导致支座位置偏移。
