手轮驱动法兰连接截止阀结构设计

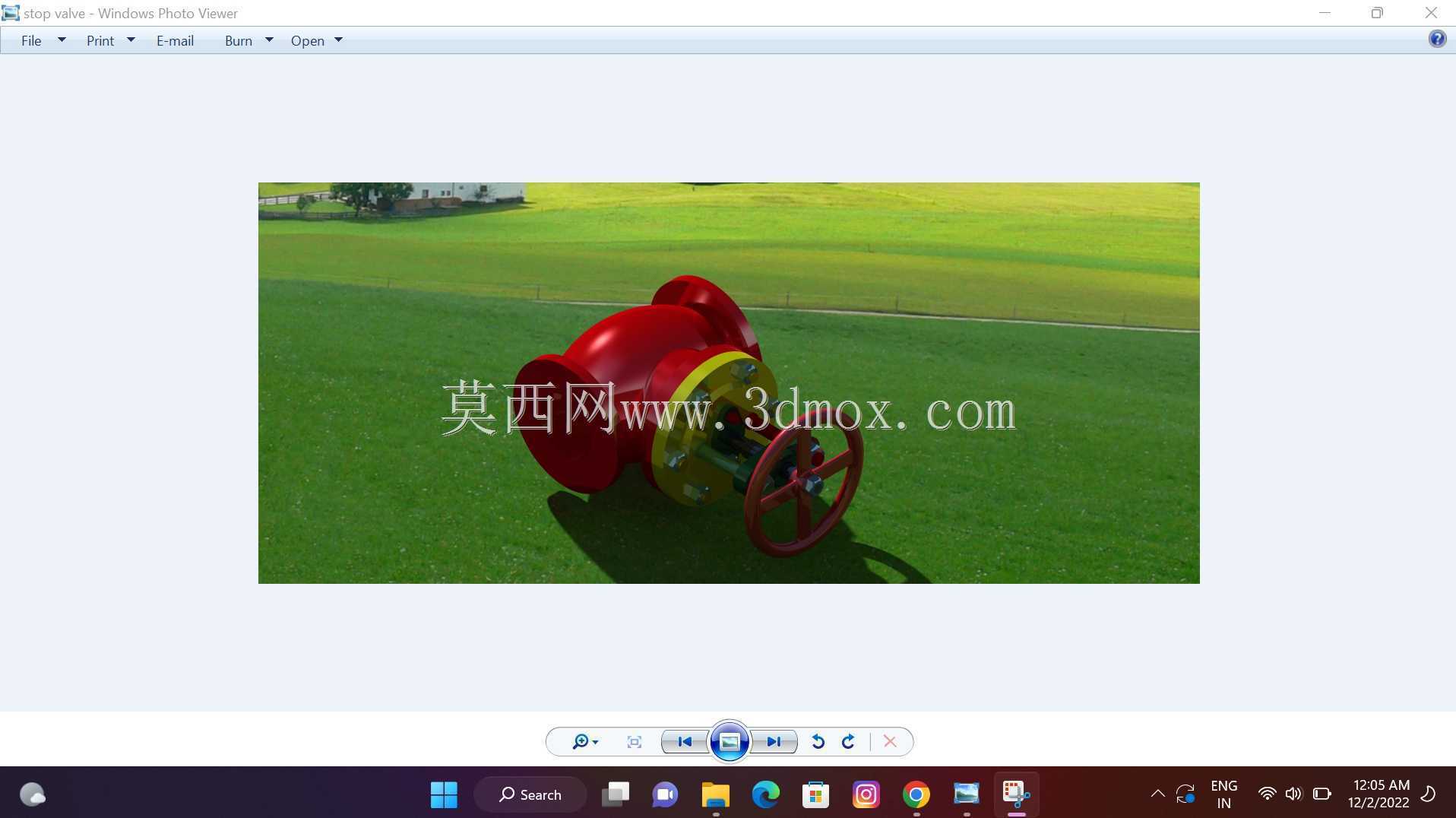

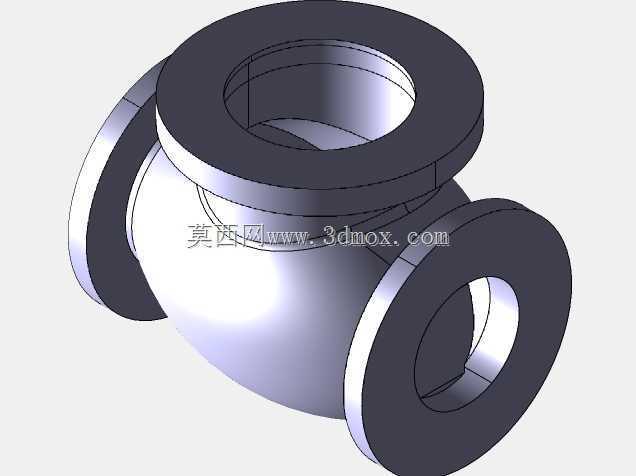

　　在工业流体输送管网的日常运维与新建项目中，截断类阀门的选型与结构合理性直接决定了管路系统的运行可靠性，其中截止阀作为应用范围极广的截断类部件，常被部署在需要精准控制通断、对密封泄漏率有明确要求的工艺管段中，比如化工介质输送支路、暖通空调水循环管路、市政供水的分支节点、小型泵站的出水控制段，这类场景往往不要求阀门做频繁的调节操作，但需要在关闭状态下实现可靠的介质截断，避免内漏引发的介质损耗或者工艺参数偏差。这款手轮驱动的截止阀在结构设计阶段，优先考虑了现场安装的适配性与日常操作的便捷性，阀体采用直通式流道布局，进出口端设置标准法兰连接结构，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固即可完成装配，不需要额外加工焊接坡口，

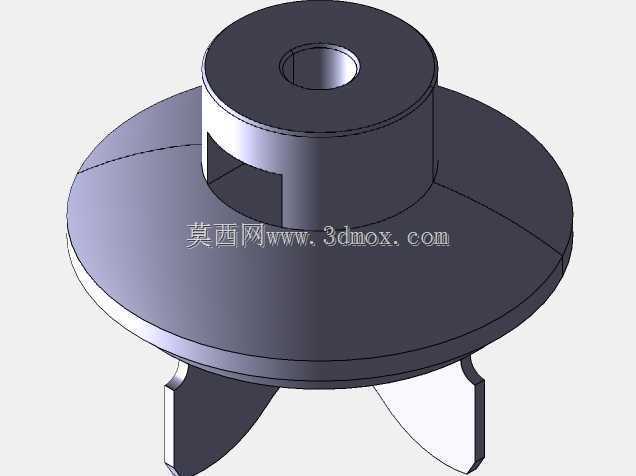

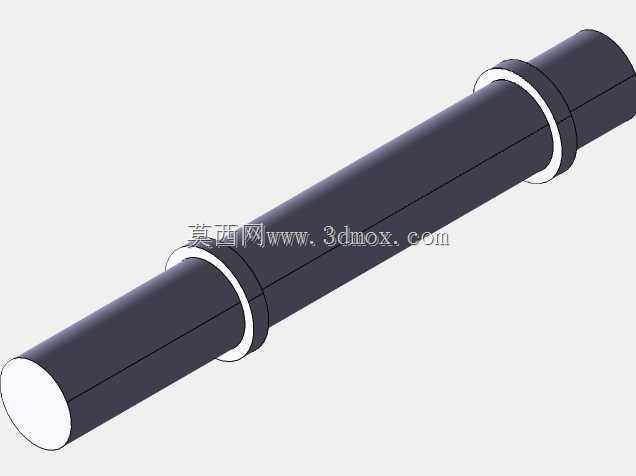

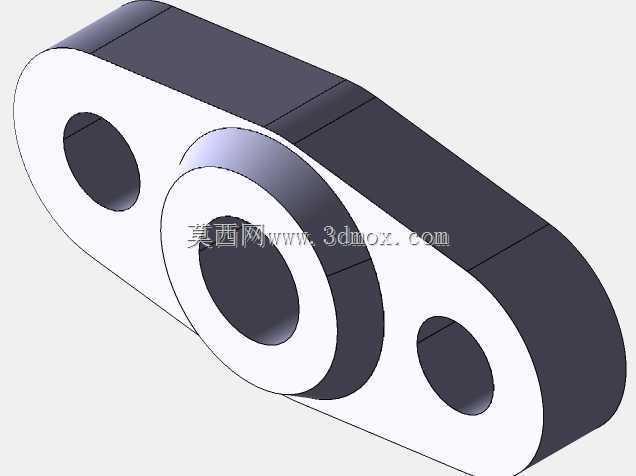

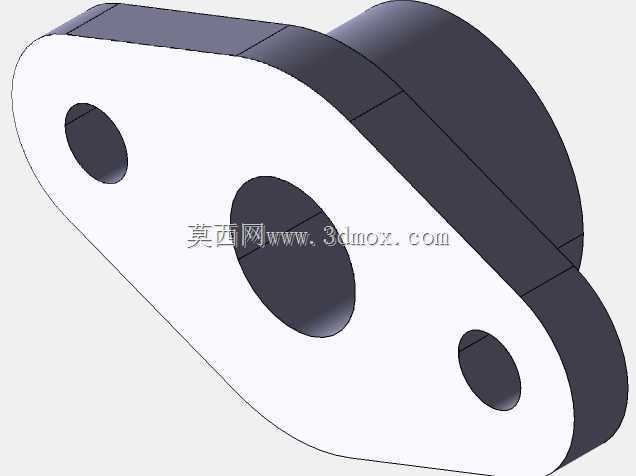

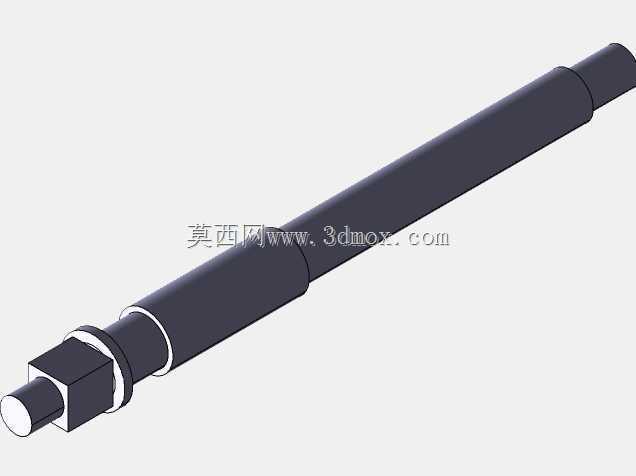

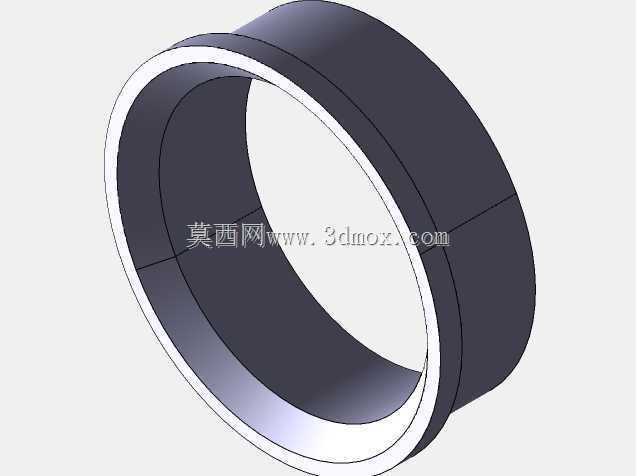

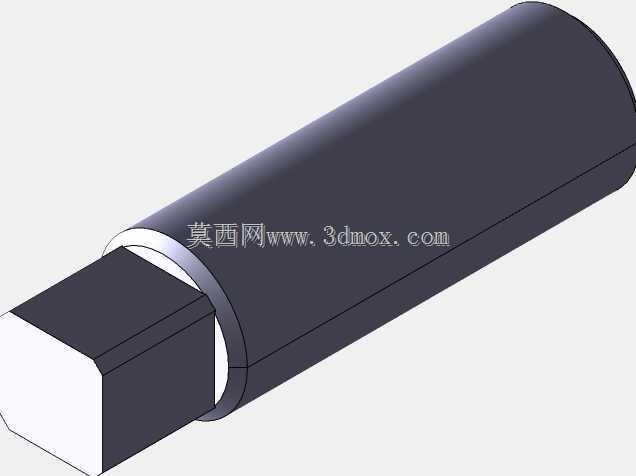

　　能大幅缩短现场施工的周期，也方便后续运维过程中的拆卸检修。从功能实现逻辑来看，该截止阀通过手轮的旋转运动带动阀杆做轴向升降，进而驱动底部的阀瓣贴合或者脱离阀体内部的密封座面，实现管路的通断控制；阀杆部位设置了多级填料密封结构，可在阀门长期带压运行过程中避免介质从阀杆与阀盖的配合间隙向外泄漏，填料压盖采用可调节式设计，当填料出现磨损导致密封性能下降时，不需要拆解整个阀门，仅需对称紧固压盖螺栓即可补偿密封预紧力，降低运维的工作量。设计过程中针对阀瓣的密封面做了针对性的结构优化，密封面采用锥面配合形式，相比平面密封结构，锥面在闭合过程中能产生自紧效应，在介质压力作用下进一步提升密封比压，即使在较低的手轮操作力矩下也能实现可靠密封，

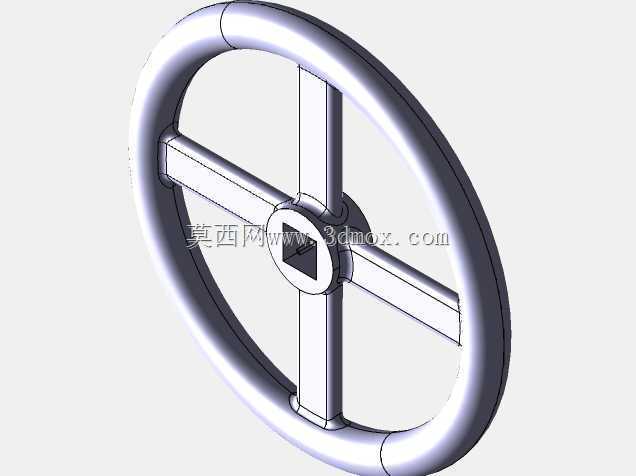

　　同时锥面结构在阀门开启和关闭的瞬间，能减少介质对密封面的高速冲刷，延长密封副的使用寿命。考虑到现场操作的实际需求，手轮的直径经过匹配计算，确保在公称压力对应的额定工况下，操作人员不需要借助额外的加力杆，仅通过手动旋转即可完成阀门的全开与全关操作，手轮边缘做了圆弧过渡处理，避免操作过程中划伤手部。在安装边界的尺寸控制上，该截止阀的结构长度符合通用管路阀门的安装尺寸规范，进出口法兰的螺栓孔中心距、密封面尺寸均匹配对应公称通径的标准要求，现场替换同参数的老旧阀门时不需要调整原有管路的支撑位置与法兰间距，可实现直接替换安装；阀门顶部的手轮操作空间预留充足，安装时只要保证手轮上方留有不小于手轮半径的操作空间，即可满足日常开关操作的需求，

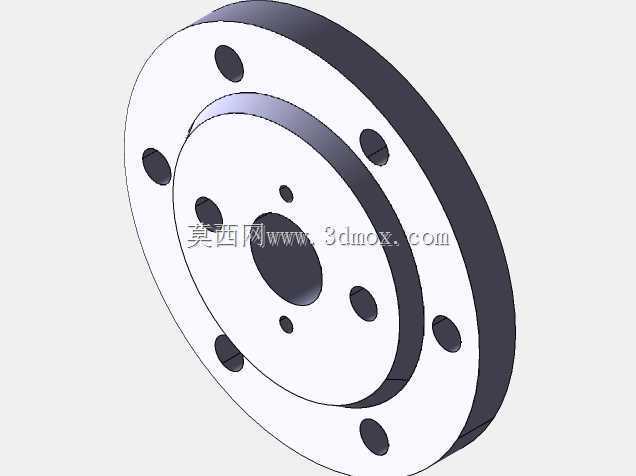

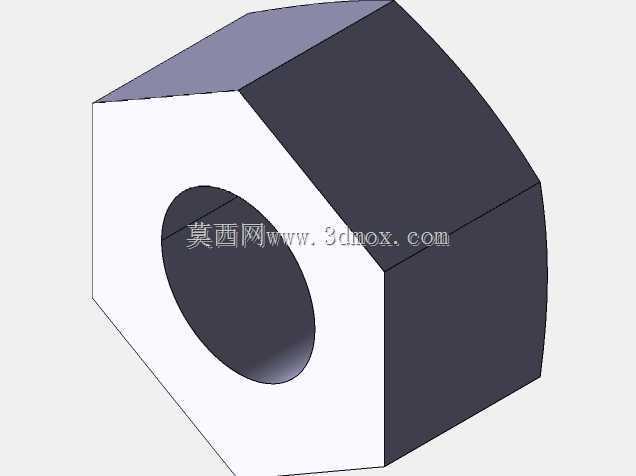

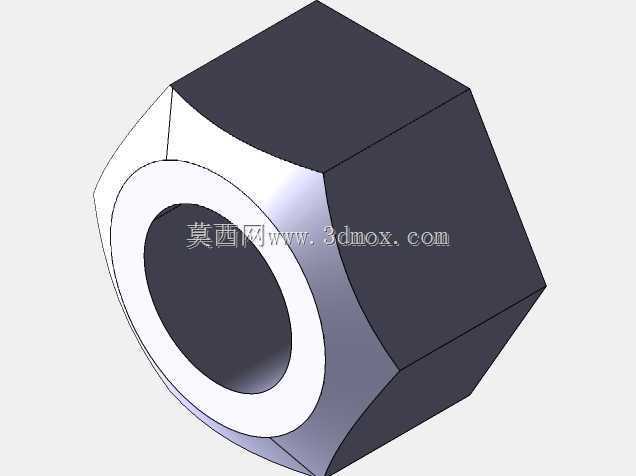

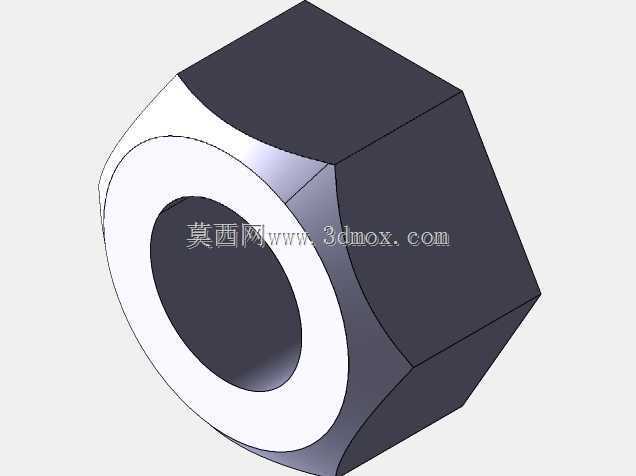

　　不需要额外设置操作平台。从内部流道的设计来看，流道在阀瓣位置做了平滑过渡处理，减少介质流动过程中的局部阻力损失，降低阀门全开状态下的管路压损，避免在阀腔内部形成介质滞留区，减少杂质沉积对密封面造成的磨损。阀盖与阀体的连接采用法兰螺栓紧固结构，中间设置密封垫片，确保阀腔与外部的密封隔离，连接螺栓的排布均匀对称，紧固过程中可保证垫片受力均匀，避免因偏载导致的密封失效。在结构强度校核阶段，针对阀体的壁厚、阀杆的直径、连接螺栓的规格都做了对应压力等级下的强度验算，确保在额定工作压力下，各受力部件的应力水平均在材料许用应力范围内，即使出现短时的压力波动，也不会出现结构变形或者破损的问题。这类截止阀在实际应用中不适合作为长期节流的部件使用，长期处于半开状态会导致密封面长期受到高速介质的冲刷，加速密封面的磨损，缩短阀门的使用寿命，因此在管路系统设计时，通常会将其布置在需要完全截断或者完全导通的管段，调节类的工况则会搭配专用的调节阀使用。
