带侧装摇臂的法兰式多通路回转阀体结构

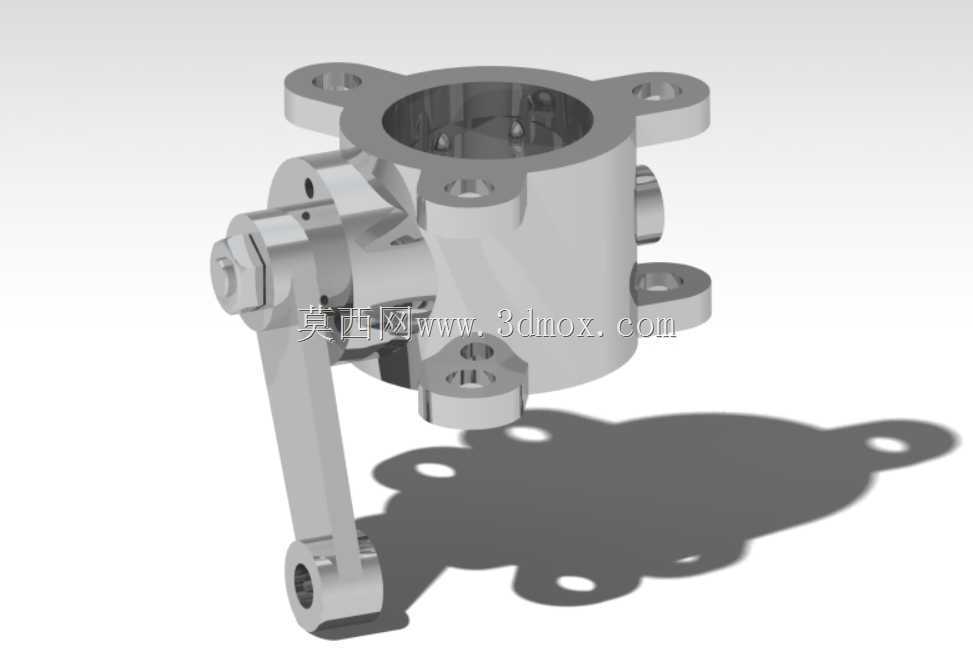

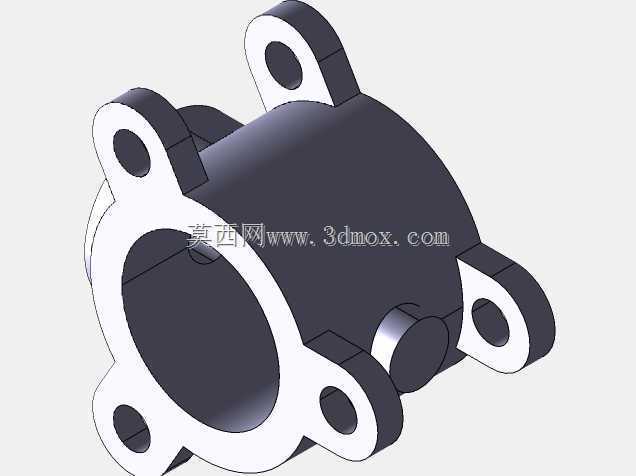

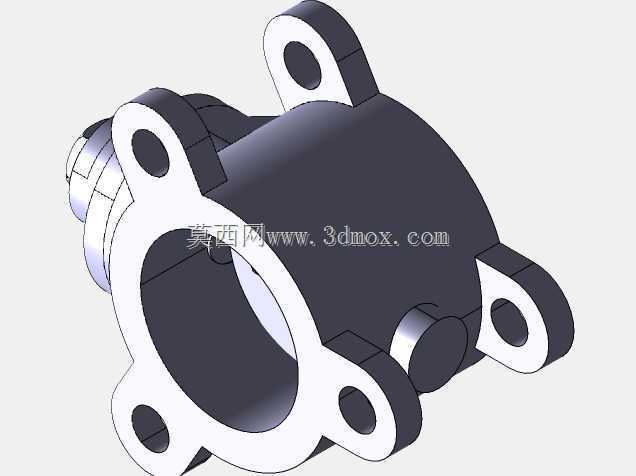

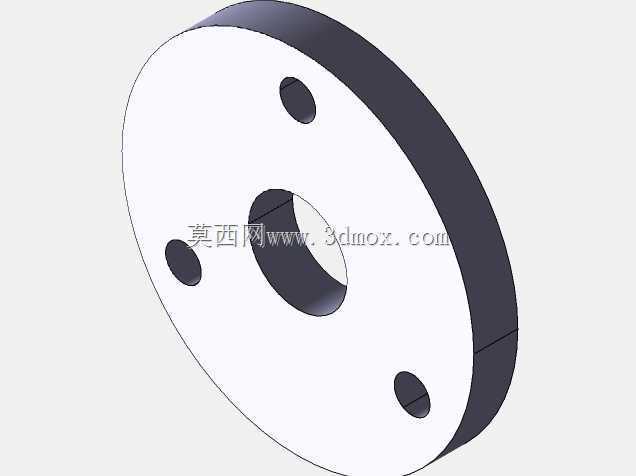

　　在工业流体管路系统的现场布设场景里，这类带侧装摇臂的法兰式多通路回转阀体，常被用于需要人工就地切换介质流向的工位，比如小型化工试验台的介质分流支路、车间集中供气系统的支路切换节点、中小型液压站的回路换向单元，相比电磁驱动的换向阀，它不需要布设控制线缆与供电回路，在无防爆供电配套的简易工位、临时布设的试验管路上，能依靠手动操作完成通路切换，结构可靠性更强，也不存在电控元件受现场粉尘、水汽侵蚀失效的问题。从结构功能来看，阀体主体采用上下法兰对接的腔体结构，顶部法兰面均匀布设四个安装孔，可直接对接上游管路的法兰盘，底部同样带法兰安装面，能适配不同通径的下游管路对接，侧部伸出的两个同轴圆柱接口，可分别接两支旁路管路，通过内部阀芯的转动，

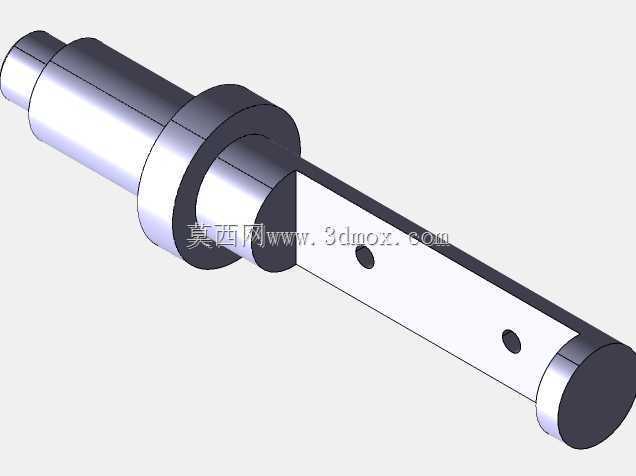

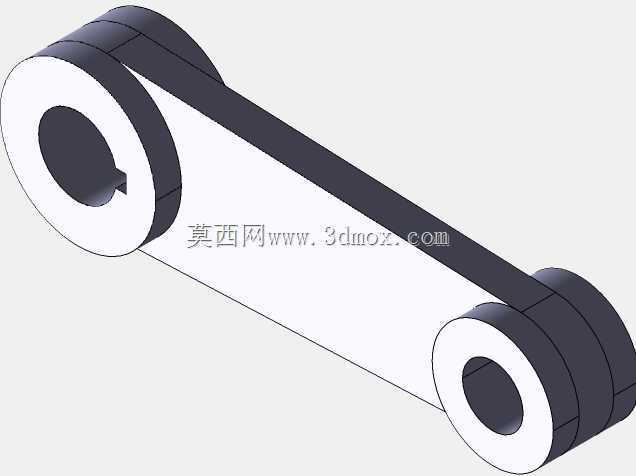

　　实现上游通路与不同侧路、下路的连通切换，满足一进三出的管路分流换向需求。侧部安装的摇臂组件是操作执行端，摇臂通过销轴与阀体内部的阀芯转轴刚性连接，转轴与阀体结合处设置了密封结构，避免介质从转轴间隙渗漏，摇臂末端带铰接安装孔，既可以直接手动扳动摇臂完成阀芯转动，也可以外接连杆机构，实现远距离的机械联动操作，适配一些操作位与阀体安装位存在空间阻隔的场景。做这款结构的三维设计时，首先要确认的是法兰安装孔的位置度公差，四个安装孔的中心圆直径要匹配对应压力等级的管路法兰标准，孔的轴线与阀体中心轴线的平行度、位置度偏差需要控制在0.1mm以内，避免现场安装时出现螺栓无法穿入、法兰面密封压合不严的问题。其次是阀芯与阀体内腔的配合间隙，

　　间隙过大会导致介质内泄，不同通路之间出现串流，间隙过小则会增大阀芯转动的阻力，手动操作时扳动摇臂需要的力矩过大，甚至出现阀芯卡滞的情况，设计时需要根据所选的密封件材质，预留合理的配合公差，同时在阀芯表面做硬化处理，提升长期反复转动后的耐磨性能。摇臂与转轴的连接采用扁位加螺栓锁紧的结构，避免长期操作后摇臂与转轴之间出现相对转动，导致操作角度与阀芯实际开度不匹配的问题，摇臂的长度设计需要结合操作力矩计算，在保证操作力符合人工操作 ergonomics 要求的前提下，避免摇臂过长导致安装后占用过多侧向空间，与周边的管路、支架产生干涉。从安装边界来看，阀体主体的径向最大尺寸由顶部法兰的外圆直径决定，侧向伸出的摇臂在全行程转动时，

　　扫过的扇形区域是安装时需要预留的操作空间，现场布设时不能在这个区域内布置其他管路或结构件，否则会导致摇臂无法转动到全开、全关的限位位置。阀体底部的安装面到摇臂铰接中心的高度尺寸，决定了外接连杆机构的安装高度差，做配套管路支架设计时，需要将阀体的支撑高度调整到合适位置，保证连杆运动时无卡滞。另外，阀体上的多个安装凸台都做了加厚处理，避免螺栓锁紧时凸台出现应力集中导致开裂，侧部接口的外圆尺寸预留了管螺纹加工的余量，可根据实际使用的管路规格加工对应标准的管螺纹，不需要额外做转接接头，减少管路的泄漏点。在做结构校验时，需要重点模拟摇臂扳动到两个极限位置时，内部阀芯的通槽与各个管路接口的对中情况，保证全开状态下介质流通的通径无遮挡，减少管路的压力损失，全关状态下密封面完全贴合，切断对应通路的介质流通。同时还要核算阀体腔体在额定工作压力下的结构强度，尤其是法兰与腔体过渡的圆角位置，是应力集中的高发区域，需要做合理的圆角过渡，避免长期承压后出现裂纹。
