冲压成型嵌入式双腔盆体结构设计

　　做冲压件结构设计快十年，这类嵌入式双腔盆体的建模逻辑和落地细节，其实比看起来要讲究得多，很多新手建模时只画个外形腔体，忽略了实际安装和冲压成型的边界约束，最后开模试生产时全是问题。先从实际应用场景说，这类盆体大多用在厨卫台面嵌入安装、小型实验台操作台内嵌置物槽、工业设备的集液接料腔体位置，不同场景下的结构细节调整方向完全不同，比如厨卫场景要考虑台面孔位的配合公差，工业集液场景要预留排液口的安装凸台，实验台场景要做边缘的圆弧过渡避免清洁死角。

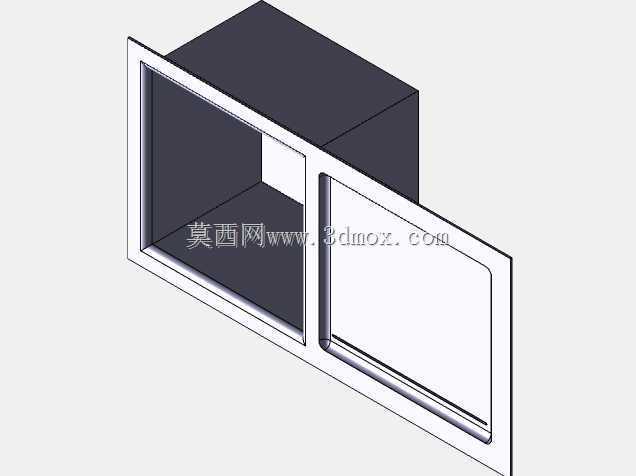

　　从结构功能特性来看，这个双腔结构做了大小腔分隔设计，大腔可以容纳体积更大的物件或者承接更大流量的液体，小腔可以做分类放置或者预留功能组件安装位，比如厨卫场景下小腔可以放置沥水篮，工业场景下小腔可以安装过滤格栅。盆体的翻边结构是整个设计里最核心的部分，翻边的宽度、折弯R角、平面度直接决定了嵌入安装后和台面的贴合度，翻边宽度如果做窄了，安装后承重时容易出现塌陷变形，折弯R角如果太小，冲压成型时折弯位置会出现应力集中导致开裂，R角太大又会让翻边和台面之间出现明显缝隙，藏污纳垢不好清洁。

　　建模的时候首先要确定安装边界，常规嵌入式安装的台面开孔尺寸要比盆体的外形尺寸单边小3-5mm，这个余量是留给翻边搭接的，建模时要提前把这个配合公差算进去，不能直接按开孔尺寸做盆体外轮廓。然后是冲压成型的工艺考量，盆体的侧壁拔模角度不能小于1.5度，不然冲压脱模时会刮伤侧壁表面，深度较深的腔体还要做侧壁的等厚补强，避免拉伸成型时出现料厚减薄超差的问题，一般拉伸件的料厚减薄率不能超过原板材厚度的15%，建模时就要通过侧壁的渐变厚度或者局部压筋来控制这个变形量。

　　双腔之间的分隔板不是简单的一块平板焊上去或者冲出来就行，分隔板和腔体底板、侧壁的连接位置要做圆弧过渡，一方面是减少冲压时的应力集中，避免转角位置开裂，另一方面是日常使用时不会残留污渍，清洁起来更方便。分隔板的高度要比盆体的翻边高度低2-3mm，避免安装时和台面下方的支撑结构产生干涉，同时分隔板的顶部要做卷边或者折边处理，增强分隔板的结构强度，避免长期受力出现变形翘曲。

　　外形尺寸的设定要匹配常规的板材开料尺寸，尽量减少板材的浪费，比如用常规1220*2440的标准板材开料时，盆体的外形尺寸要尽量适配排样，把余料控制在最小范围，这也是结构设计时要考虑的成本因素。安装边界除了台面的开孔尺寸，还要考虑盆体下方的预留空间，比如下水组件的安装高度、台下支撑龙骨的布置位置，建模时要把这些干涉区域提前预留出来，不能只做腔体的外形，忽略下方的安装空间需求。

　　很多新手做这类冲压件建模时，容易把腔体的内角做成直角，实际冲压工艺里根本做不出清角，最小的内角R也要和板材厚度匹配，比如1.2mm厚的不锈钢板材，内角R最小要做到R1.5，不然冲压时模具会崩刃，工件转角位置也会被拉裂。还有盆体的底部，不能做成完全的平面，要做1-2度的倾斜坡度，坡向排水口的位置，这样使用时腔体里的液体可以完全排净，不会出现积水残留的问题，这个坡度在建模时很容易被忽略，最后做出来的产品使用体验很差。

　　另外翻边的平面度要求很高，整个翻边的平面度公差要控制在0.5mm以内，不然安装后和台面之间会出现缝隙，打胶密封后也容易出现渗水的问题，建模时就要考虑冲压成型后的回弹量，不锈钢板材的折弯回弹大概在2-5度，根据板材厚度不同调整折弯角度的补偿值，保证成型后的翻边是平整的。还有翻边上的安装孔位，要做均匀布置，孔位距离翻边边缘的距离不能小于2倍的板材厚度，避免冲压孔时出现孔位变形或者边缘开裂。

　　从建模的逻辑来说，这类冲压件最好用钣金模块来做，不要用实体建模硬切，因为钣金模块可以自动计算折弯扣除、展开尺寸，后续出工程图或者给加工厂做开模数据时可以直接导出展开图，减少二次调整的工作量。做特征的时候要按冲压工序的顺序来做，先做拉伸成型的主体，再做翻边、折弯，然后做冲孔、压筋这些后续特征，这样建模的特征树和实际加工工序对应，后续修改参数的时候也不容易出现特征报错。

　　实际落地的时候还要考虑表面处理的余量，比如做拉丝或者喷砂处理的话，板材厚度会有0.05-0.1mm的损耗，建模时的尺寸公差要把这个余量算进去，避免表面处理后尺寸超差。还有边缘的处理，所有外露的边缘都要做去毛刺处理，翻边的边缘最好做折边包边，把锋利的板材边缘包在内部，避免安装和使用时划伤手，这个细节在建模时就要把折边的特征做出来，不要留给后续工序手工处理，不然一致性很难保证。
