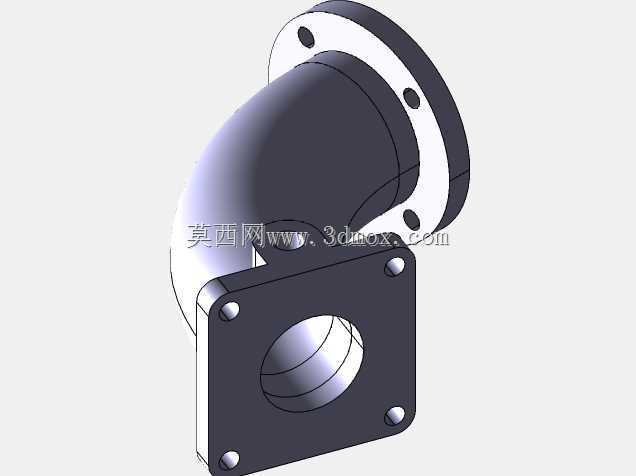

直角弯通带方法兰圆法兰连接管件结构

　　这类直角弯通结构在流体输送、气动回路、液压管路系统中应用十分广泛，核心作用是实现管路90度转向的同时，兼顾两端不同安装界面的适配需求，避免管路布设时出现额外的转接件堆叠，减少管路系统的泄漏点与整体重量。从实际工况适配来看，一端采用圆形法兰连接，适配常规的圆形管路对接场景，圆形法兰上的四个安装孔沿圆周均匀分布，对接时可通过螺栓均匀压紧密封垫片，保证连接部位的密封性能，适合压力波动相对平缓的中低压管路场景；另一端采用方形法兰结构，方形法兰的四个安装孔分布在法兰四角，这类安装界面常见于设备箱体接口、阀组集成安装面，方形法兰的贴合面平面度要求更高，安装时不需要像圆法兰那样对位旋转找孔，直接对齐四角孔位即可完成紧固，在紧凑安装空间内的装配效率更高。

　　设计这类弯通结构时，首先要确定两端通径的一致性，保证流道全程无突变缩径，避免流体经过转向部位时产生过大的压损，弯管段的内圆弧半径需要根据通径大小匹配，过小的转弯半径会导致流体在弯管外侧形成涡流，不仅会增加管路阻力，长期带压运行还会对管壁造成冲蚀，缩短部件使用寿命；过大的转弯半径则会占用过多安装空间，不符合紧凑布设的需求。流道外壁的厚度需要根据系统额定工作压力计算，结合选用的材质抗拉强度、安全系数确定最小壁厚，同时在法兰与弯管本体的衔接位置做圆弧过渡处理，避免应力集中，因为管路运行过程中会受到流体压力脉动、管路振动带来的交变载荷，直角衔接的结构很容易在根部产生疲劳裂纹，圆弧过渡可以有效分散应力，提升部件的抗疲劳性能。

　　安装边界方面，圆形法兰端的外径、安装孔中心距需要匹配对接管路的法兰标准，保证螺栓可以顺利穿入，密封垫片的放置槽深度要控制在垫片厚度的三分之一左右，避免垫片受压后过度变形被挤出密封面；方形法兰端的外形尺寸、四角安装孔的孔距公差需要控制在±0.1mm以内，保证和设备安装面贴合时无间隙，法兰端面的粗糙度需要达到Ra1.6以上，保证密封性能。弯管整体的转弯高度、两端法兰的轴向距离需要提前匹配安装空间的尺寸，避免安装后和周边其他管路、结构件产生干涉，建模过程中需要提前做干涉检查，模拟螺栓安装时的扳手操作空间，保证后期现场装配时不需要额外切割、改动周边结构。

　　从功能特性来看，这类一体结构的弯通相比拼接式的弯头加法兰结构，整体刚性更好，没有拼接焊缝带来的泄漏风险，适合用在对密封可靠性要求较高的工况，比如冷却系统回路、润滑系统管路、压缩空气输送管路等场景。建模时需要注意法兰安装孔的沉头深度，如果采用内六角螺栓连接，沉头深度要保证螺栓头部完全沉入法兰面内，避免螺栓突出影响法兰和对接面的贴合；流道内部的相交面要做顺滑处理，不要残留建模时的尖角、碎面，避免实际加工时出现应力集中点，也防止流体中的杂质在尖角部位堆积造成管路堵塞。另外，两端法兰的密封面要保证和各自的管路轴线垂直，垂直度公差需要控制在0.05mm以内，否则对接时会出现单侧压紧力不足的问题，导致密封失效出现渗漏。
