多片式摩擦离合器环形结构设计

　　多片式离合器作为机械传动系统中实现动力接合与切断的核心部件，广泛应用在需要频繁启停、平稳换挡、过载保护的传动链路中，从工业机床主轴传动、工程机械变速机构到船舶传动箱、重型设备的动力切换单元，都能见到这类结构的身影。和单片式离合器相比，多片结构通过叠放多组摩擦副，在相同径向尺寸下能传递更大的扭矩，同时接合过程的平顺性更优，不会出现单片结构容易产生的接合冲击问题，尤其适合安装空间受限但传递扭矩要求较高的传动场景。

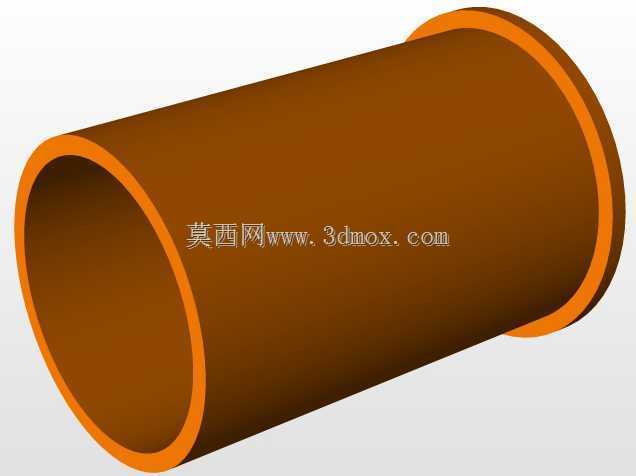

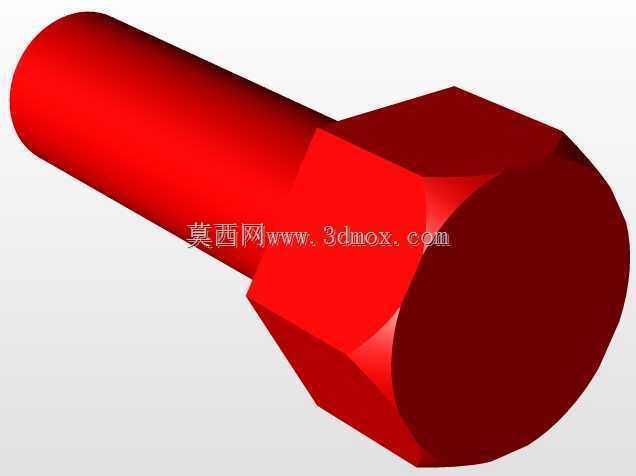

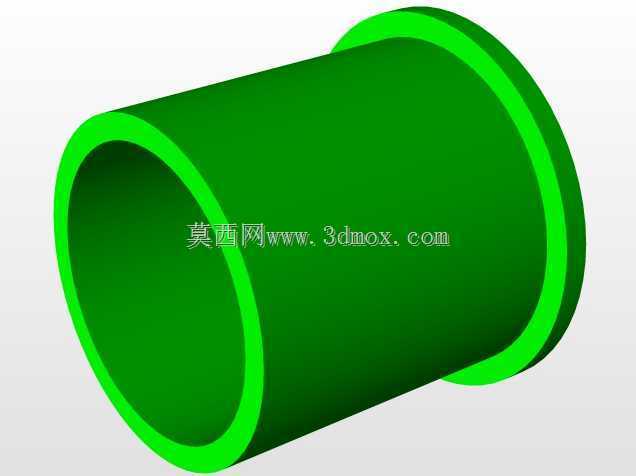

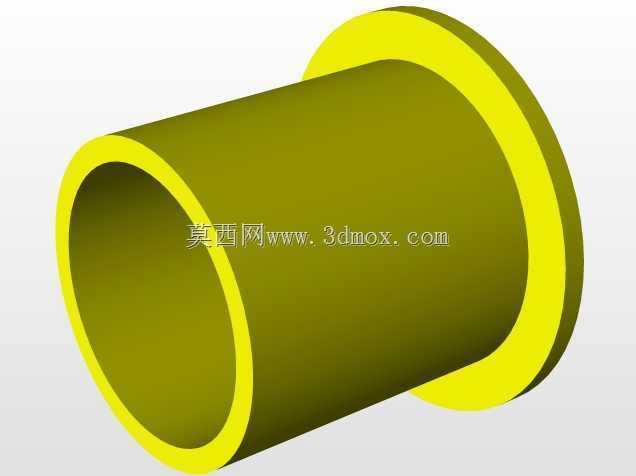

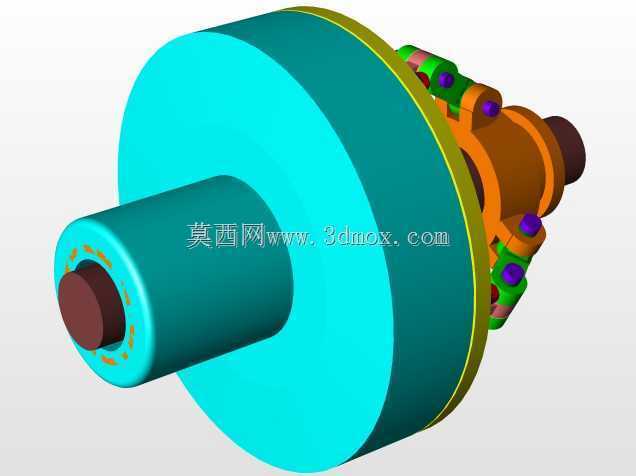

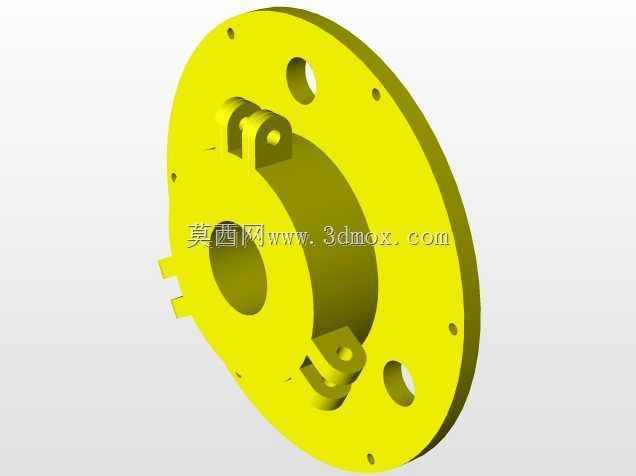

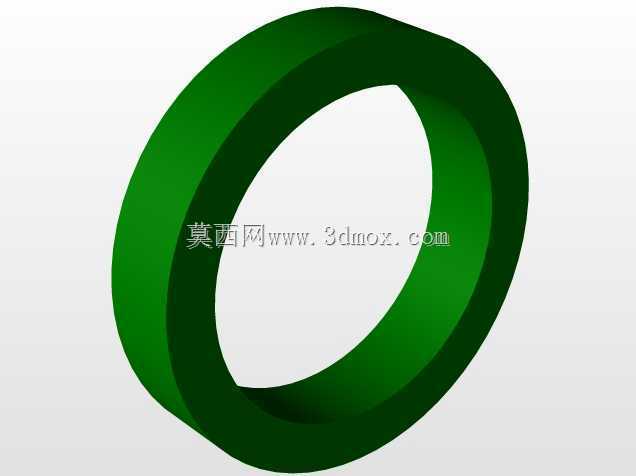

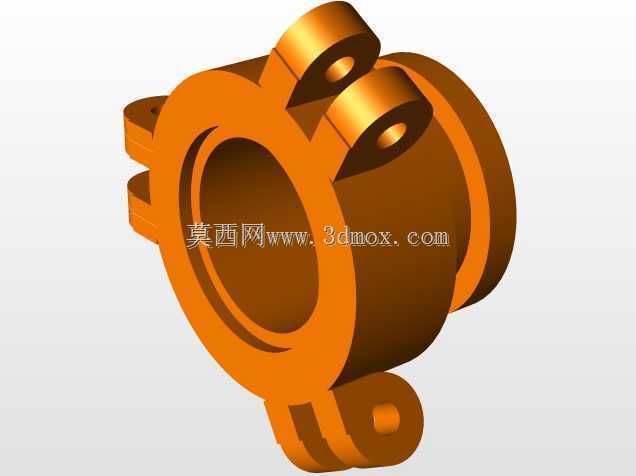

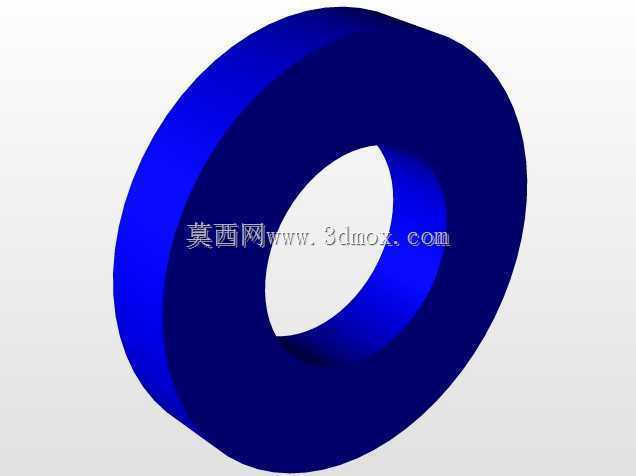

　　从实际功能逻辑来看，这套环形结构的设计核心围绕摩擦副的压紧力分布、散热空间预留、动平衡精度三个核心维度展开。整体采用同轴环形布局，内圈与输入轴配合、外圈与输出端壳体连接，当压紧机构施加轴向力时，叠放的主动摩擦片与从动摩擦片相互压紧，依靠接触面的摩擦力传递扭矩；当轴向力卸除时，摩擦片之间依靠分离弹片的弹力保持均匀间隙，彻底切断动力传递，避免带排扭矩带来的空转损耗。

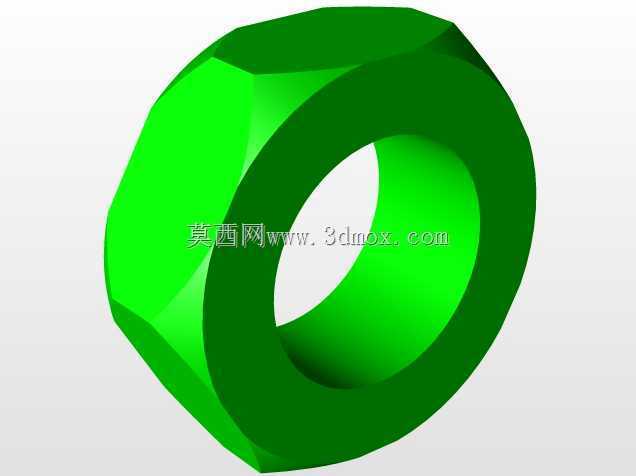

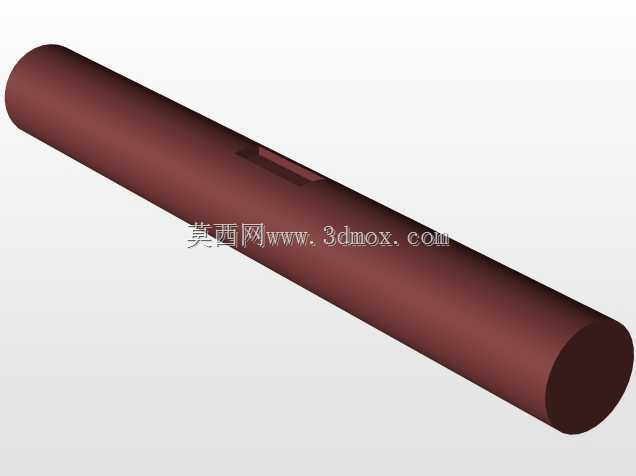

　　设计过程中首先要明确安装边界尺寸：环形结构的外径直接决定了摩擦副的有效接触半径，在扭矩计算公式中，有效摩擦半径越大，相同压紧力下能传递的扭矩就越高，但外径尺寸受限于安装腔体的内部空间，不能无限制放大，因此需要结合传动系统的额定扭矩、最高转速参数，反复核算摩擦面的比压值，确保比压在摩擦材料的许用范围内，避免长期工作出现过度磨损或者烧片问题。内孔的尺寸需要匹配传动轴的轴径，同时要预留键槽或者花键的配合空间，保证和轴的周向固定可靠，不会在大扭矩传递时出现滚键问题。

　　轴向尺寸的控制同样是设计重点，多片叠放的结构需要考虑摩擦片的总厚度、分离间隙的预留量、压紧机构的行程空间，轴向尺寸过长会导致整个传动单元的轴向跨度变大，提升轴系的支撑难度，甚至会影响轴系的临界转速；轴向尺寸过短则会导致分离间隙不足，摩擦片在分离状态下无法彻底脱开，出现带排摩擦，不仅会造成功耗浪费，还会导致摩擦片异常升温，缩短使用寿命。

　　结构细节上，摩擦片的沟槽设计是容易被忽略的关键点，环形摩擦面上的径向沟槽一方面可以容纳磨损产生的磨屑，避免磨屑在摩擦面之间形成磨粒磨损，另一方面可以在接合过程中破坏摩擦面间的油膜（针对湿式离合器场景），提升摩擦系数的稳定性，同时沟槽还能为散热提供通道，带走接合过程产生的热量，避免摩擦面温度过高导致材料性能衰退。

　　在动平衡设计层面，整个环形构件的壁厚均匀性、摩擦片的叠装同轴度都有严格要求，因为离合器通常工作在较高转速下，如果动平衡精度不足，高速旋转时会产生额外的离心振动，不仅会产生噪音，还会对两端的支撑轴承造成额外的交变载荷，缩短轴承的使用寿命，严重时甚至会导致整个传动系统的共振。因此设计时需要对环形基体的形位公差做出明确要求，包括内外圆的同轴度、两端面的平行度、端面的跳动公差，这些公差参数直接决定了离合器装配后的工作稳定性。

　　从应用场景适配的角度，这类多片环形离合器结构既可以用于干式传动场景，也可以通过调整摩擦片材料、增加油道设计适配湿式油浴场景，湿式场景下摩擦片的磨损量更小，使用寿命更长，适合长期频繁接合的工况，但需要配套供油回路实现润滑散热；干式结构则结构更简单，不需要额外的油路系统，适合安装空间紧凑、维护不便的场景，但摩擦片的磨损速度更快，需要定期检查更换摩擦片组件。

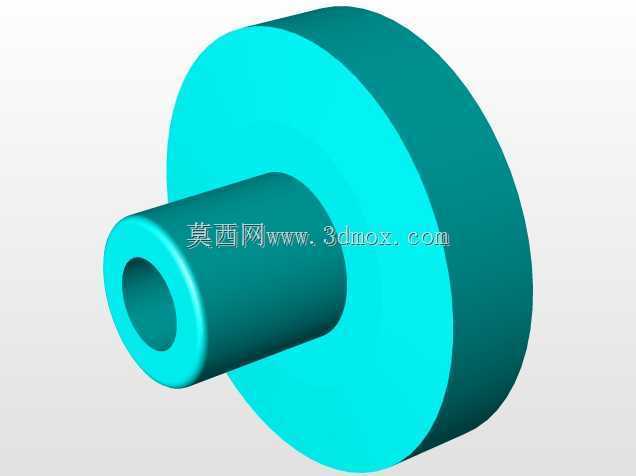

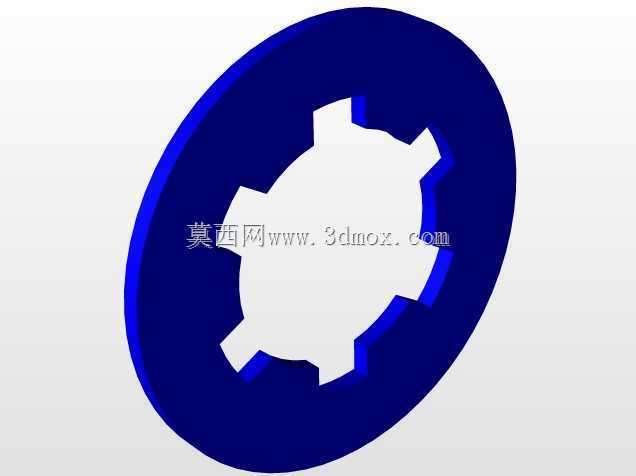

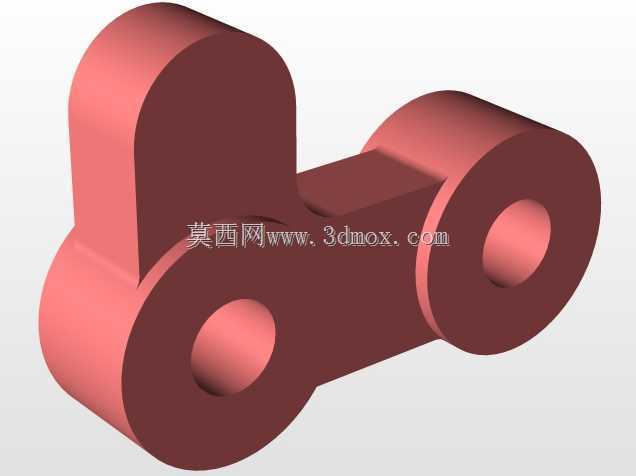

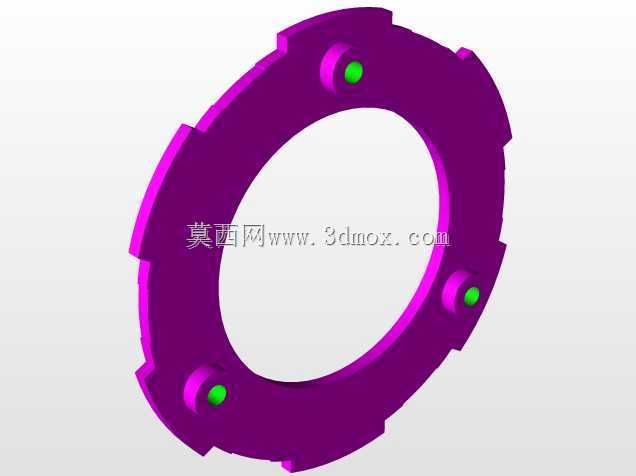

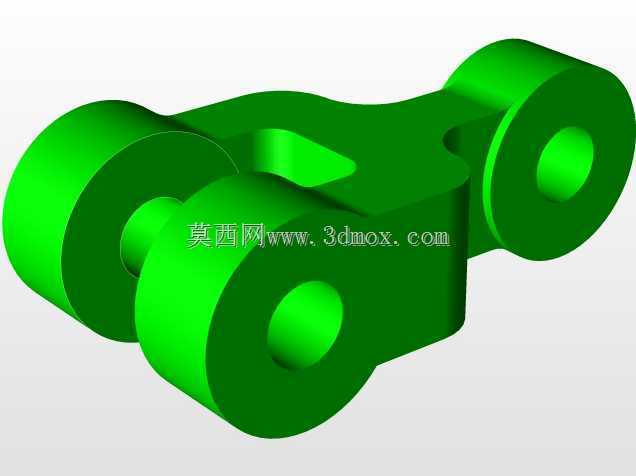

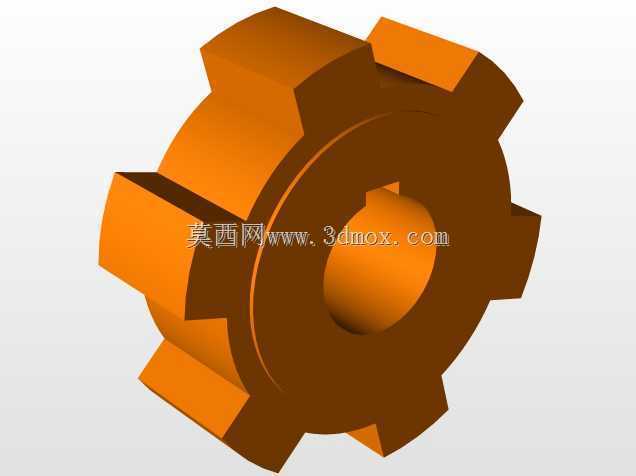

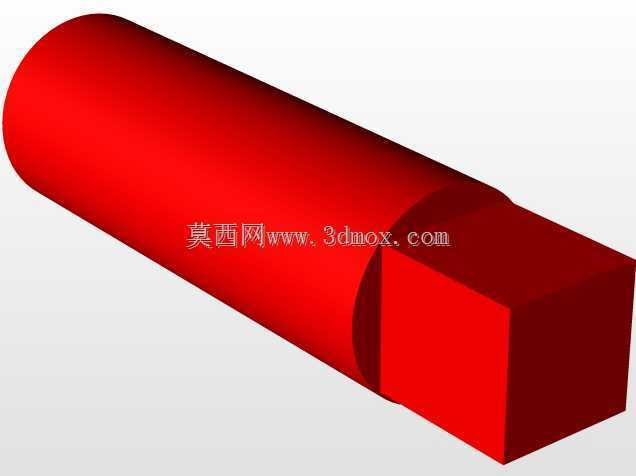

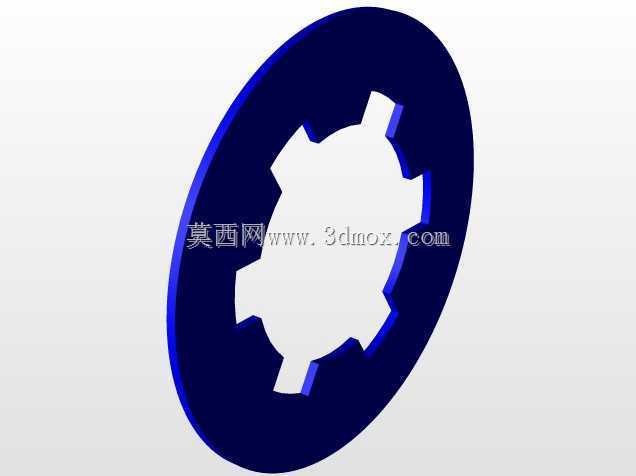

　　在安装适配性设计上，外圈的连接结构需要和从动壳体的连接方式匹配，通常采用卡槽或者外花键的形式，保证从动片可以在外圈卡槽内轴向自由移动，同时周向可靠传力；内圈的连接则和输入轴的花键配合，主动片可以沿内花键轴向滑动，在压紧力作用下实现逐片压紧，保证每一组摩擦副都能均匀接触，避免局部压力过大导致的偏磨问题。设计时还需要考虑摩擦片磨损后的补偿空间，当摩擦片出现正常磨损后，压紧机构的行程可以覆盖磨损量，保证在整个摩擦片的使用寿命周期内，都能提供足够的压紧力，传递额定扭矩不出现打滑问题。
