6061-T6铝合金辐条式储能飞轮结构

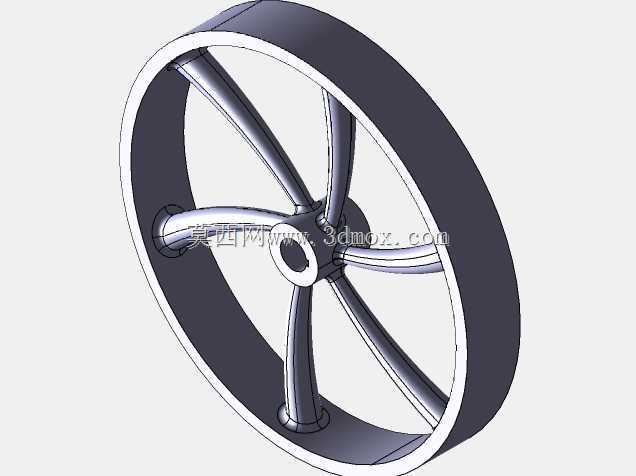

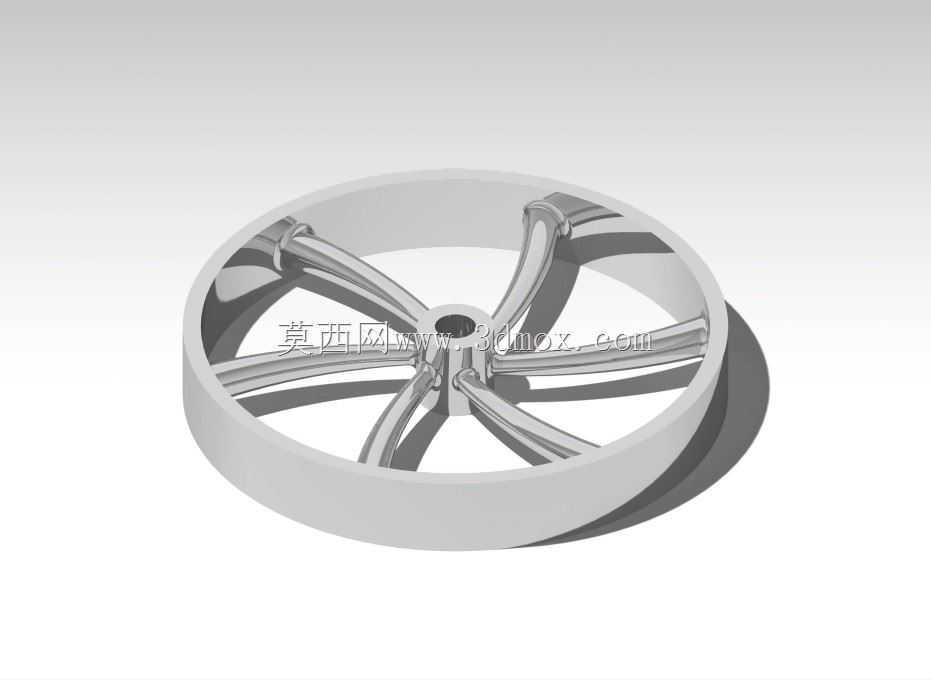

　　在需要平抑转速波动、短时储能释能的旋转机械系统中，飞轮是承担动能存储与载荷缓冲的核心回转部件，这款采用6061-T6铝合金打造的辐条式飞轮，适配对转动惯量匹配、转动惯量与自重比值有较高要求的应用场景，常见于小型动力试验台、精密回转设备、便携储能装置以及需要快速响应转速调节的传动链路中。不同于传统实心圆盘飞轮的厚重设计，这款飞轮采用五辐条镂空结构，在保证足够转动惯量的前提下大幅降低了自身重量，有效减小了支撑轴承的径向载荷，能够降低轴承选型的载荷等级要求，同时减少设备运行过程中飞轮自身的离心应力集中风险，适配更高的额定工作转速区间。从结构设计逻辑来看，飞轮的外缘采用等厚度轮缘设计，轮缘截面为规整矩形，

　　尽可能将质量分布在远离回转中心的区域，在相同质量下获得更大的转动惯量，提升单位质量的储能效率；中心轮毂位置设计有同轴安装孔，孔位与传动轴的配合公差按照过渡配合选取，既保证装配时的定位精度，又能传递额定工况下的扭矩，避免长期运行出现孔位磨损、键槽松动的问题；连接轮缘与轮毂的五根辐条采用等截面圆弧过渡设计，辐条与轮缘、轮毂的衔接位置均做了圆角倒钝处理，消除直角结构带来的应力集中点，在高速回转时能够均匀分散离心力产生的拉应力，避免辐条根部出现疲劳裂纹。安装边界方面，这款飞轮的轴向厚度控制在紧凑区间，轮缘外圆与周边设备壳体的安全间隙需要保留至少3mm以上的距离，避免高速回转时因轴系挠曲变形出现剐蹭；中心安装孔的轴向长度与配合轴段的长度匹配，

　　装配时需要保证飞轮端面与轴肩的贴合度，端面跳动公差控制在0.02mm以内，防止高速运转时产生额外的不平衡振动；辐条之间的镂空区域可根据实际需求加装动平衡调整块，在完成组件装配后进行整机动平衡校正，将剩余不平衡量控制在G2.5等级以内，满足精密设备的运行振动要求。实际应用中，这类铝合金飞轮相比钢制飞轮具备更好的动平衡响应特性，自身重量轻，启动阶段的驱动扭矩需求更小，能够缩短设备达到额定转速的响应时间，同时6061-T6材质的比强度较高，在同等转速下的结构变形量更小，适合在需要频繁启停、转速调节响应快的传动场景中使用，比如小型内燃机试验台架的转速波动抑制、精密回转工作台的惯量匹配、便携式动能回收装置的储能单元等场景。

　　设计过程中需要重点核算轮缘的离心应力、辐条的拉应力以及轮毂的挤压应力，确保在最高允许转速下所有结构的安全系数不低于2.5，同时要考虑装配后的轴系临界转速，让飞轮的工作转速区间避开轴系的临界转速点，避免运行过程中出现共振问题；辐条的排布采用均匀五等分设计，相邻辐条之间的夹角为72度，这种奇数辐条排布能够有效降低回转过程中的结构谐振概率，相比偶数辐条结构更不容易激发特定频率的振动噪声。在尺寸匹配上，轮缘的外径尺寸根据目标转动惯量需求核算确定，在安装空间允许的前提下优先增大轮缘外径而非增加厚度，能够获得更高的惯量重量比；中心安装孔的直径根据配套传动轴的直径选取，孔内可根据扭矩传递需求设计键槽或者抱紧结构，若采用无键抱紧连接则需要对轮毂内孔做精磨处理，保证足够的抱紧摩擦力传递扭矩，避免高速回转时出现飞轮与轴的相对滑动。日常运维中，这类辐条式飞轮需要定期检查辐条与轮缘、轮毂衔接位置是否存在细微裂纹，尤其是在经历过过载转速冲击之后，要及时做动平衡复测，确保不平衡量在允许范围内，避免长期振动导致轴承过早失效。
