车载轮组支撑固定支架结构设计

　　在轮式行走机构的设计落地过程中，轮组与主体机架的连接支撑件，是直接决定行走稳定性、轮系定位精度的核心承载构件，这类支架的设计往往需要兼顾安装便捷性、载荷传递效率与长期使用的结构可靠性，不能仅做简单的块状支撑处理。日常的工程应用场景里，这类支架不仅出现在常规的民用代步车辆轮组安装位，也会广泛应用在小型巡检移动机器人、厂区短途转运AGV、户外作业小型移动设备的轮组固定环节，不同场景下的载荷工况差异，会直接影响支架的筋位布局、安装孔位公差与接触面的加工要求。从实际使用的功能角度出发，这类支架首先要完成轮轴的精准定位，保证轮组转动过程中不会出现轴向窜动，同时要将轮组承受的垂直载荷、行进过程中的冲击载荷平稳传递到主体机架上，

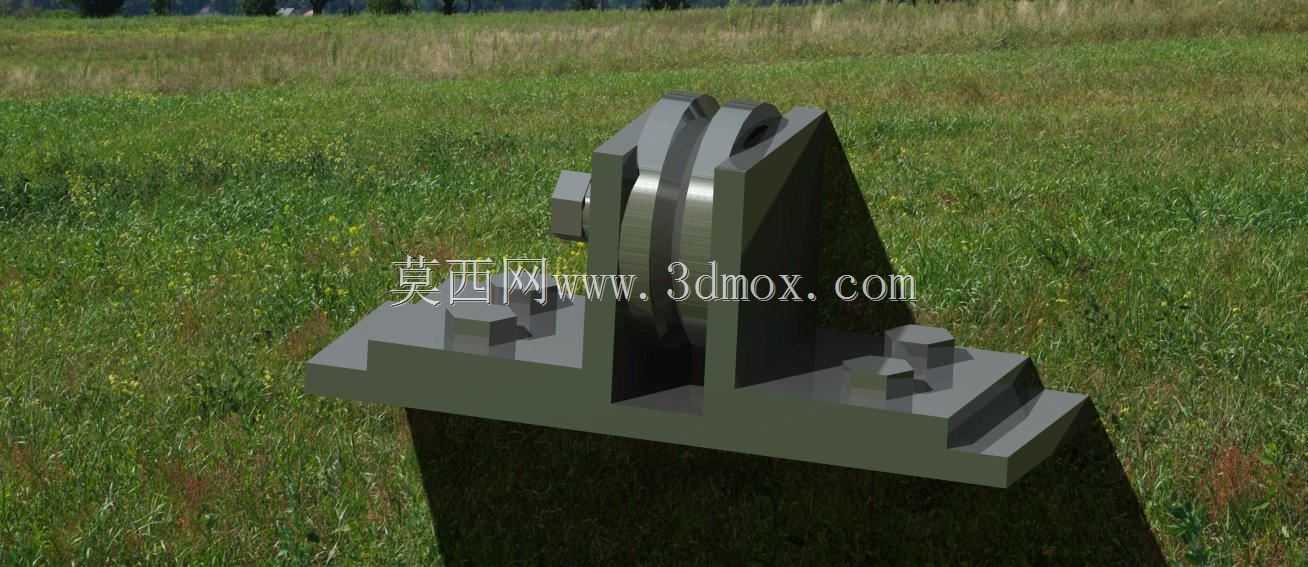

　　避免应力集中导致的支架开裂或者连接位松动。很多新手工程师在做这类支撑件设计时，容易忽略安装边界的干涉问题，比如支架侧边与轮辋的最小间隙、螺栓安装位的扳手操作空间、轮组转动时与周边线束、护板的安全距离，这些细节如果在三维建模阶段没有校核到位，后续加工装配时很容易出现装不上、或者装配后轮组卡滞的问题。这款支架的结构设计采用了L型的主承载基体，在轮轴安装位的两侧设置了加厚的支撑立板，立板与水平安装底板之间设置了三角形的加强筋结构，这种筋位布局不是随意添加的，而是根据轮组承受的垂直向下载荷、行进制动时的纵向冲击载荷做的应力导向设计，能够让载荷沿着筋板方向平稳传递到底板的安装螺栓位，避免立板与底板的焊接或者拼接位置出现应力集中断裂的问题。

　　轮轴的安装孔采用了同轴度要求较高的通孔设计，孔位周边做了局部的凸台加厚处理，既可以保证轮轴安装后的垂直度，避免轮组出现偏磨，也能减少孔位长期受力后的形变余量。水平底板上的安装孔采用了对称分布的设计，每个孔位周边都做了沉台处理，能够让连接螺栓的头部完全沉入沉台内，不会突出底板表面影响支架与机架的贴合精度，同时沉台的深度也经过了校核，保证螺栓拧紧后有足够的螺纹啮合长度，不会出现滑牙问题。从安装边界的尺寸来看，支架的整体高度控制在轮组半径的三分之二左右，既能够给轮轴提供足够的支撑高度，避免轮组转动时与底板剐蹭，也不会因为支架过高导致整体重心上移，影响行走设备的稳定性。立板的外侧与轮辋内侧预留了不小于5mm的安全间隙，

　　这个间隙是考虑到加工公差、装配误差以及轮组受力后的轻微形变预留的，能够避免设备在颠簸路面行驶时，轮辋与支架立板发生摩擦剐蹭。支架的边角位置都做了圆角过渡处理，不是单纯为了外观好看，而是为了减少热处理或者机加工过程中的应力集中点，同时也能避免装配过程中尖锐边角划伤操作人员或者周边的线束管路。在三维建模的过程中，这类支架的设计需要先确定轮组的安装中心高，再反向推导底板的安装平面位置，之后根据载荷大小计算立板的厚度、筋板的宽度与厚度，最后再逐一校核各个安装位的操作空间、运动间隙，不能先画个大致形状再去凑尺寸，那样很容易出现结构强度不足或者干涉的问题。很多现场使用的轮组支架失效案例，都是因为设计时没有考虑到动态载荷的冲击，只按静态载荷计算结构强度，导致设备在过坎或者急停时支架断裂，还有的是因为安装孔位的公差设置不合理，导致轮轴安装后出现偏斜，轮组磨损速度大幅加快。这款支架的结构在设计时就兼顾了静态承载与动态冲击的需求，各个连接位的载荷分布均匀，没有明显的应力薄弱点，同时安装流程简单，只需要将底板与机架贴合后拧紧固定螺栓，再穿入轮轴锁紧即可完成装配，不需要额外的调整垫片来补偿安装误差，能够有效提升现场的装配效率。对于结构设计从业者来说，这类看似简单的支撑类零件，恰恰最能体现设计的扎实程度，每一个筋位的位置、每一个孔位的大小、每一处圆角的半径，都有对应的工程考量，不是随意绘制的几何形状。
