摩托车520型传动变速链轮组结构设计

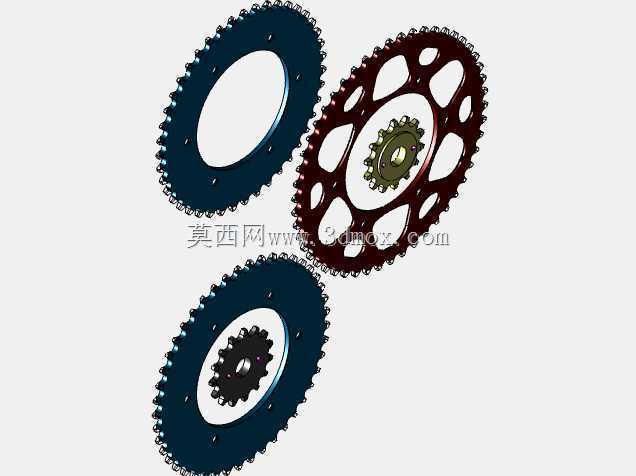

　　这套链轮组件是适配摩托车520规格链条的变速传动核心部件，日常主要应用在跨骑类越野、街跑摩托的动力传输链路中，直接承接发动机输出轴与后轮驱动轴之间的转速、扭矩转换需求，是摩托动力总成里直接决定骑行换挡逻辑、动力输出平顺性的关键机械结构。从实际装车场景来看，这套链轮组需要完全嵌入摩托车变速箱的预留安装腔体内，安装时要严格匹配箱体内部的轴向间隙，三个不同齿数、不同节圆直径的链轮分别对应不同档位的传动比，大直径从动链轮负责低档位大扭矩输出，满足爬坡、重载起步时的牵引力需求，小直径主动链轮匹配高档位高转速传动，适配高速巡航时的低转速损耗需求，中间的过渡链轮则负责张紧链条、调整传动链路的包角，避免不同档位切换时链条出现跳齿、脱落的问题。

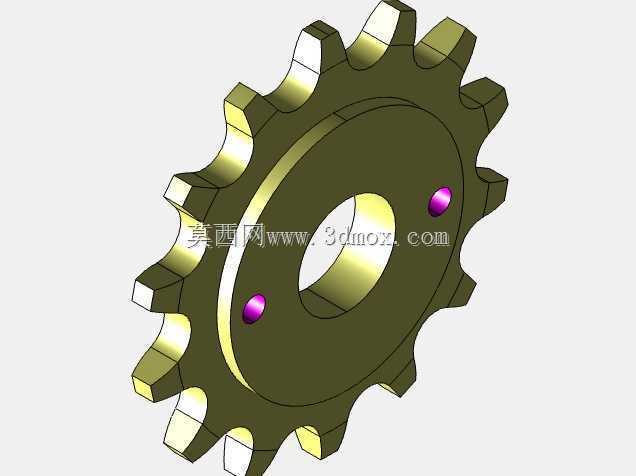

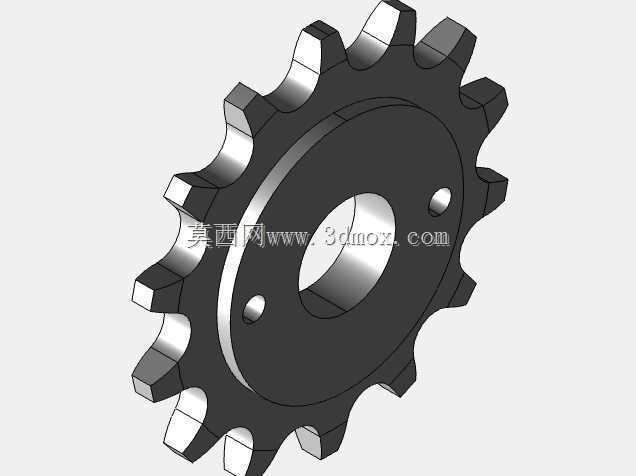

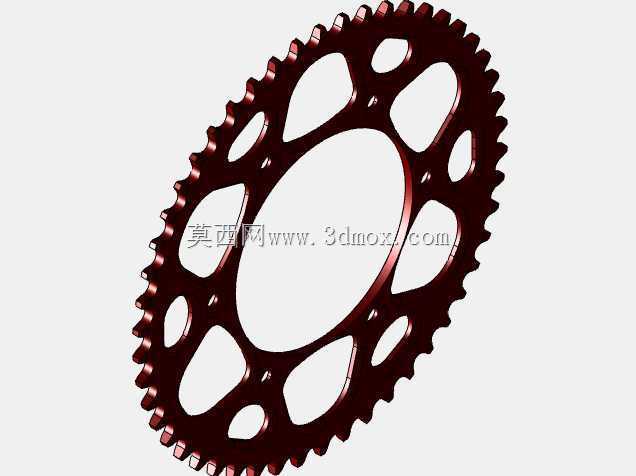

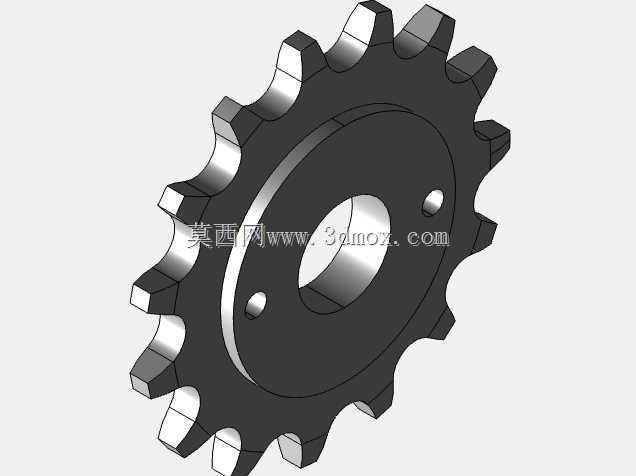

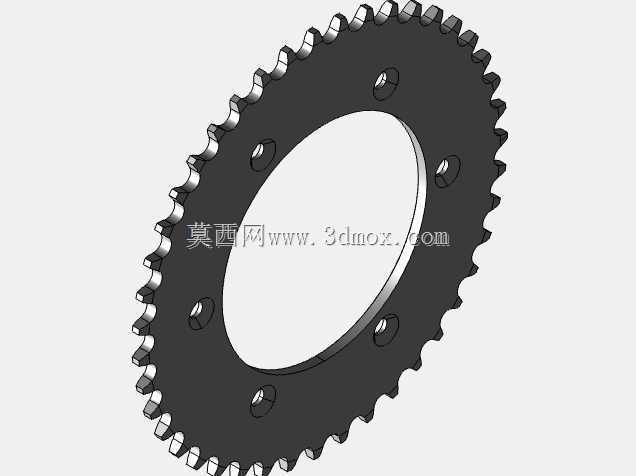

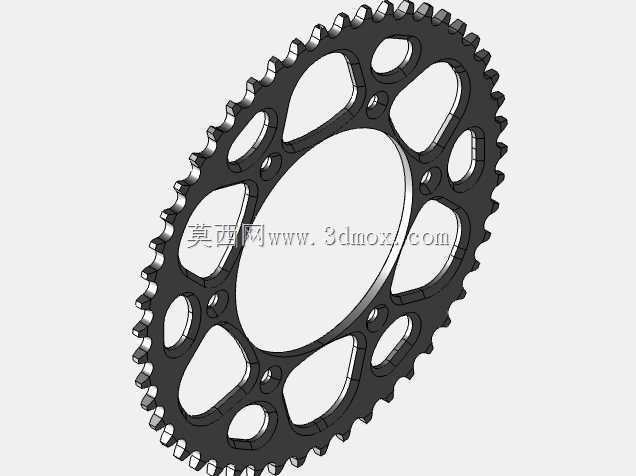

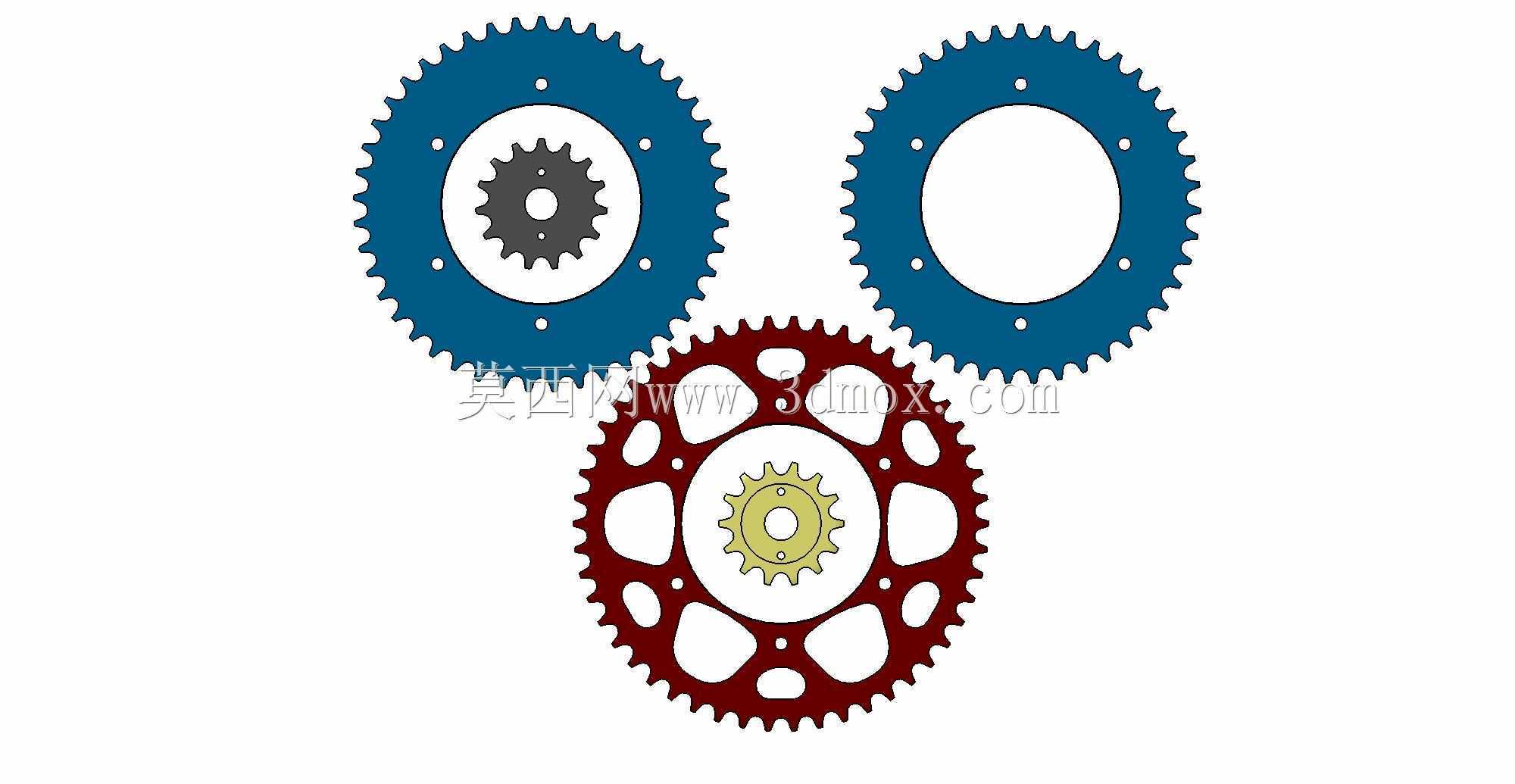

　　设计过程中首先要匹配520型链条的标准节距参数，每个链轮的齿形都按照链传动的啮合规范做了修形处理，齿顶的圆弧过渡、齿槽的深度都经过反复校核，保证链条滚子进入啮合时没有刚性冲击，长时间高速运转下也不会出现异常磨损。从安装边界来看，每个链轮的中心安装孔位、周边的固定螺栓孔都做了位置度公差约束，蓝色的大直径链轮中心孔周边均匀分布6个固定孔，安装时直接贴合变速箱输出端的连接法兰，孔位的同轴度公差控制在0.02mm以内，避免运转时出现径向跳动；酒红色的中间链轮做了镂空减重设计，轮辐上的异形开孔在保证整体结构强度的前提下，尽可能降低旋转件的转动惯量，减少换挡时的动力迟滞，中心嵌套的小直径链轮采用不同材质的耐磨钢材，和大链轮做分体式装配，

　　磨损后可以单独更换，降低后期维护成本。实际使用中，这套链轮组的传动比匹配直接影响摩托的动力表现，齿数差的设定经过多轮路试验证，低档位传动比足够大，能保证起步、爬坡时后轮获得足够扭矩，高档位传动比设定合理，高速行驶时发动机转速不会过高，兼顾动力输出和燃油经济性。齿面的热处理硬度也做了梯度设计，齿面硬度达到HRC55以上，芯部保持足够韧性，既能承受链条啮合时的接触应力，也能吸收路面颠簸带来的冲击载荷，避免出现断齿、崩齿的失效问题。链轮的外形轮廓完全避开变速箱内部的其他运动部件，运转时最大外圆和箱体内壁的预留间隙控制在5mm以上，不会出现运动干涉，链轮端面的平面度公差控制在0.015mm以内，保证链条运转时不会出现偏磨，

　　延长整套传动系统的使用寿命。在结构细节上，每个链轮的安装定位面都做了精加工处理，装配时不需要额外加装调整垫片就能保证轴向位置准确，固定螺栓的沉孔深度经过精确计算，螺栓锁紧后头部不会突出链轮端面，避免和周边部件发生刮碰。针对越野场景下的泥沙侵入问题，链轮齿槽的宽度做了优化，运转时能通过离心力自动甩出附着在齿槽内的泥沙，减少磨粒磨损带来的寿命衰减。整套结构没有冗余的设计，所有尺寸都严格匹配520链条的传动规范，既可以直接用于量产摩托的变速箱配套，也能作为改装件用于同规格摩托的传动比调整，满足不同骑行场景下的动力匹配需求。
