轨道车辆专用清洗作业执行机构结构

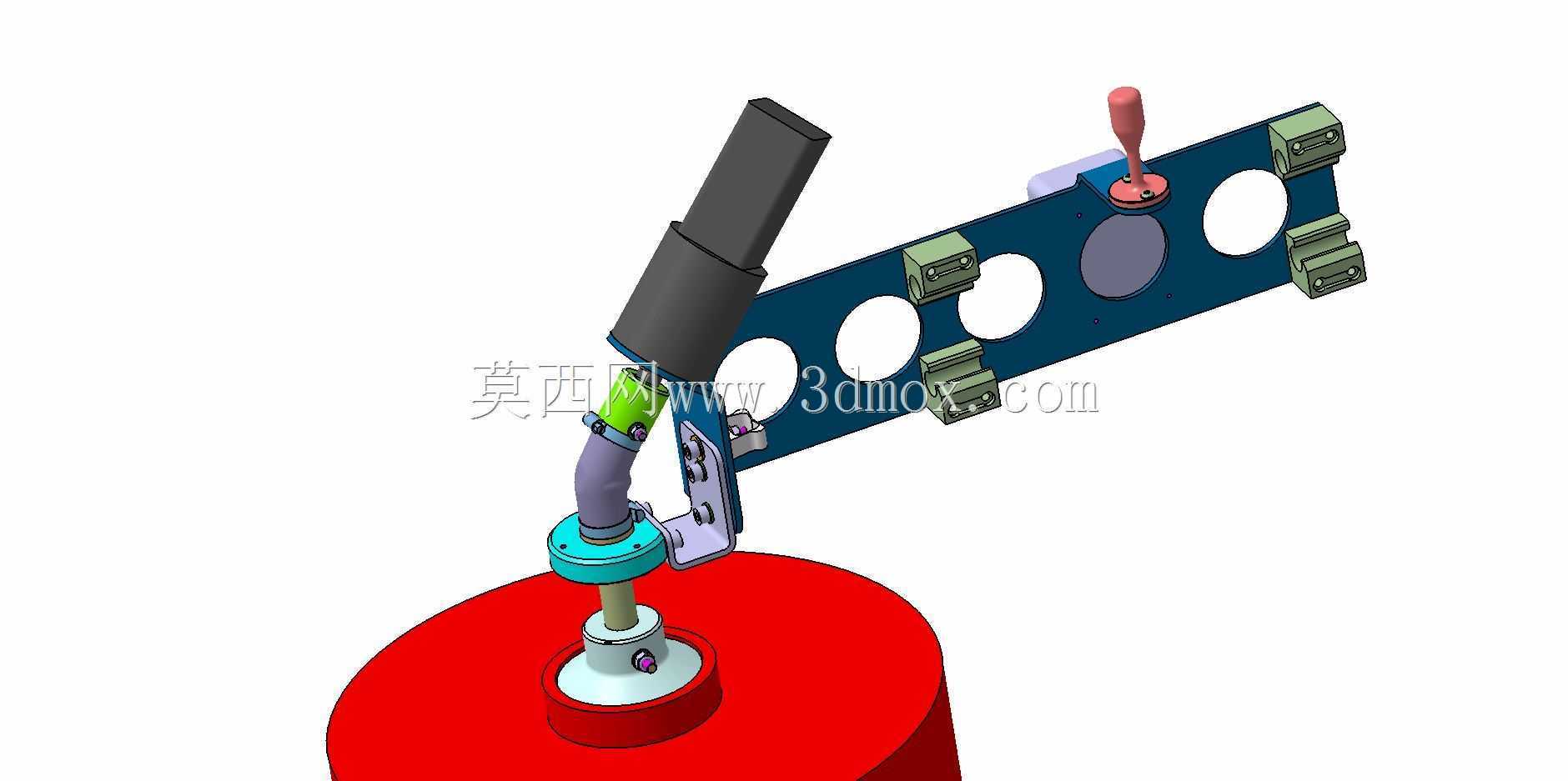

　　这套结构针对轨道车辆段内的车体外部清洗工况设计，核心解决传统人工清洗效率低、作业覆盖面不足、高压冲洗角度难以精准匹配车体曲面的问题。日常应用场景覆盖车辆段检修库内的定修、架修流程，也可适配临修后车体表面浮尘、油污、运行附着泥垢的清理作业，无需额外搭建大型龙门清洗线，可灵活挂载在移动作业小车上沿轨道边行走边完成清洗作业。从功能实现逻辑来看，整套机构分为安装基座、角度调节臂、喷淋固定架、操作手柄四个核心部分，底部红色基座为储水与安装集成座，内部预留高压水通道接口，可直接对接段内常规高压清洗水管路，基座底部设置与轨道边缘踏面匹配的定位卡槽，作业时可沿轨道纵向滑动，无需额外铺设导向轨，适配标准轨距的安装边界，

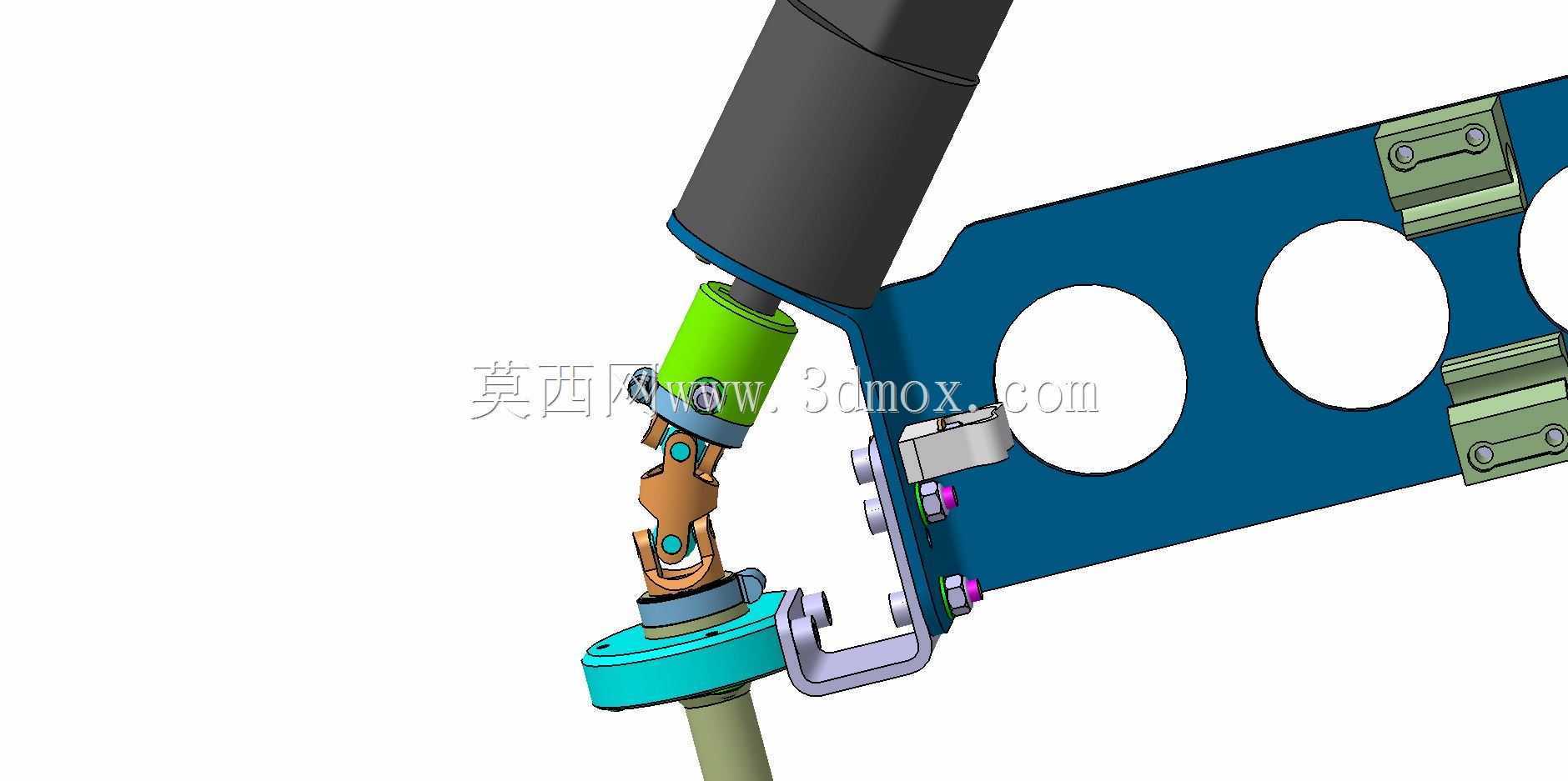

　　基座整体直径控制在420mm以内，高度不超过180mm，不会超出车辆限界要求，作业时不会与车体下部转向架部件发生干涉。角度调节臂采用分段式铰接结构，下部与基座输出轴连接的位置设置旋转密封结构，可实现360度水平方向旋转，中部弯管段设置两个铰接锁紧点，可在0-75度范围内调整俯仰角度，调节到位后通过侧面的快锁手柄即可完成固定，无需额外工具操作，调节臂内部为中空过水结构，高压水直接从臂内通道输送到上部喷淋架，避免外置水管在调整角度时出现缠绕、弯折堵水的问题。上部的蓝色喷淋固定架为长条形板式结构，长度适配地铁车辆侧墙的典型清洗高度范围，架体上预留四个等距的喷嘴安装孔，可根据清洗需求安装不同喷射角度的高压喷嘴，分别对应车体下部裙板、

　　中部侧墙、上部车窗区域的冲洗需求，架体侧面设置三个快装夹具，可快速固定毛刷、刮水板等附加作业配件，切换不同清洗工序时无需拆卸架体，直接插拔更换配件即可。架体上方设置的红色操作手柄为手动操作端，手柄表面做防滑滚花处理，作业人员站在轨道侧面即可通过手柄调整整套机构的喷射角度，也可推动整套机构沿轨道移动，手柄与架体的连接位置设置缓冲弹簧，在遇到车体表面突出的车门把手、车灯等部件时，架体可自动小角度偏转避让，避免硬接触刮伤车体漆面。整套结构的安装边界充分考虑段内作业的空间限制，所有突出部件均做圆角处理，调节臂完全收回时整体高度不超过1.2米，展开最大作业高度可达2.8米，完全覆盖地铁车辆从轨面到车顶边梁的清洗范围，

　　架体横向伸出最大距离为600mm，可避开轨道旁的供电第三轨、信号设备等设施，作业时无需额外断电或挪移周边设备。设计过程中针对高压水密封的问题做了专项优化，所有旋转铰接位置均采用双唇形密封圈搭配耐磨衬套，可承受12MPa以内的高压水冲击，长期使用不会出现漏水问题，所有与水接触的部件均采用防腐材质，适配段内清洗常用的弱碱性清洗液，不会出现锈蚀堵塞管路的问题。架体上的喷嘴安装孔采用标准内螺纹接口，可通用市面上常规的高压清洗喷嘴，后期维护更换成本极低，快锁手柄的操作力控制在15N以内，单人即可完成所有角度调整与配件更换操作，无需额外辅助人员。这套结构相比传统的固定喷淋清洗装置，灵活性更强，可针对车体上的重油污区域定点调整喷射角度反复冲洗，也可在完成冲洗后换装毛刷组件对顽固污渍进行刷洗，最后换装刮水板刮除车体表面残留水渍，一套机构即可完成整个清洗流程的多工序作业，无需频繁更换作业工具，大幅提升段内车辆清洗的作业效率，同时整套结构自重控制在22kg以内，两名作业人员即可完成搬运与布设，可在不同股道之间灵活转用，无需为每条股道配置固定清洗设备，降低运维设备的投入成本。
