多片式离合器作为机械传动系统中核心的动力通断控制部件,广泛应用在需要频繁启停、平稳接合、大转矩传递的工况场景中,从普通机床主轴传动箱、工程机械动力换挡单元,到船舶辅机传动链、特种车辆传动系统,都能见到这类结构的身影。和单片干式离合器相比,多片结构通过增加摩擦副的接触面积,在相同径向安装尺寸下可以传递数倍的额定转矩,同时接合过程的摩擦面受力更均匀,冲击载荷被多组摩擦片逐级缓冲,能有效降低传动链上的瞬时冲击,保护后端齿轮、轴承等精密传动零件不受过载损伤。
从实际使用需求出发,这套结构的设计首先围绕安装边界做了尺寸约束,输入端采用带内花键的轴套结构,可直接匹配对应模数的动力输出花键轴,轴向定位靠轴肩与锁紧卡簧配合完成,不需要额外设计复杂的定位工装;输出端为带连接法兰的壳体结构,法兰端面上预留了均布的螺栓过孔,可直接与从动侧的传动毂、带轮或者齿轮连接件锁紧,安装时的同轴度靠壳体与输入端轴套的配合止口保证,止口配合公差选H7/h6的间隙配合,既方便装配时的对位,又能控制高速旋转时的径向跳动量,避免运转过程中出现偏磨、振动超差的问题。

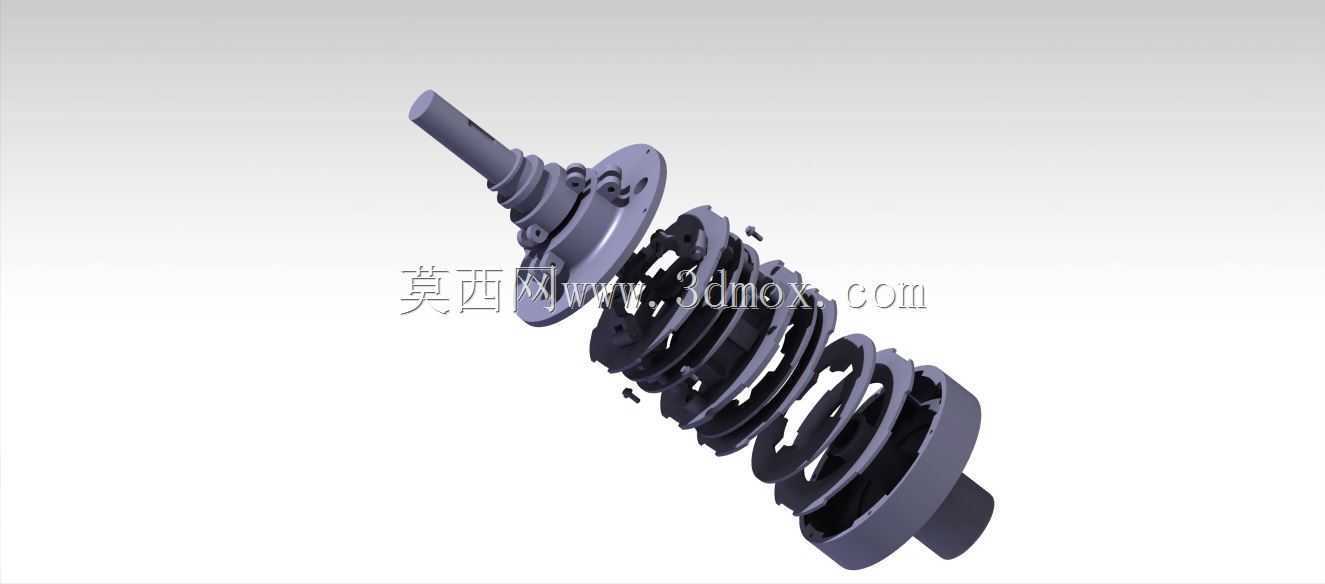

结构设计上,主动摩擦片通过外齿与壳体内壁的轴向滑槽配合,从动摩擦片通过内齿与输入端轴套的外花键配合,所有摩擦片均可沿轴向做小范围滑动,当压紧机构施加轴向压力时,多组主从动摩擦片被紧紧压合在一起,依靠接触面间的摩擦力实现转矩从输入端到输出端的传递;当轴向压力卸除时,摩擦片之间靠分离弹片的回弹力自动脱开,主从动侧完全切断动力传递,不会出现带排转矩过大导致的从动端拖滞问题。设计时特意调整了摩擦片的数量,在满足额定传递转矩要求的前提下尽量减少摩擦片总数量,降低分离状态下的空转阻力,同时也减少了接合过程中产生的摩擦热量,避免长时间滑磨导致摩擦片过热烧蚀。

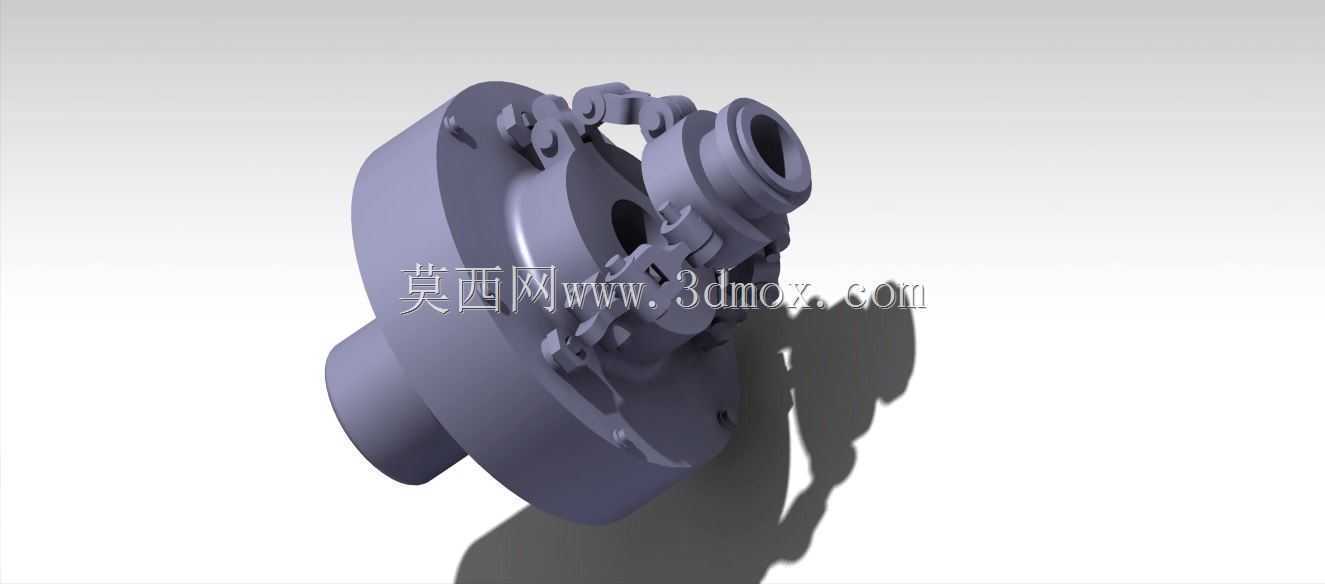

压紧机构的布置采用周向均布的杠杆压爪结构,压爪的支点设在壳体的加强筋位置,加强筋与壳体为一体化结构,不需要额外焊接支撑件,既提升了整体结构刚度,又减少了装配环节的零件数量。压爪的施压端做了圆弧过渡处理,与最外侧压盘的接触为线接触形式,减少压紧过程中的摩擦阻力,保证压爪动作灵活无卡滞;压盘与摩擦片接触的端面做了平面度处理,表面粗糙度控制在Ra1.6以内,保证压力施加时整个摩擦面受力均匀,不会出现局部压力过大导致摩擦片偏磨、早期失效的问题。
润滑与散热结构的设计也充分考虑了长期运转的可靠性,壳体上预留了径向的润滑油通孔,运转过程中润滑油可以通过通孔进入摩擦片组之间,一方面在摩擦面形成油膜减少磨损,另一方面可以带走滑磨过程中产生的热量,避免摩擦片温度过高导致摩擦系数下降、传递转矩能力衰减。回油通道设在壳体最低位置,润滑油可以自然回流到传动箱油底壳,不会在离合器腔体内积存导致分离时的带排阻力增大。
在细节结构处理上,所有摩擦片的齿部都做了倒角处理,装配时可以顺畅滑入对应的花键或者滑槽内,不会出现卡滞、刮伤配合面的问题;轴套与壳体配合的位置设置了两道密封槽,可安装耐油橡胶密封圈,防止腔体内的润滑油泄漏,同时阻挡外部的粉尘、金属碎屑进入摩擦副接触面,避免摩擦片出现异常磨损。整个结构的轴向尺寸经过反复校核,在保证摩擦片行程、压爪动作空间的前提下尽量压缩总长度,适配更多安装空间受限的传动场景,不需要对原有设备的传动箱结构做大幅改动即可完成替换安装。
从实际工况适配角度,这套结构可以通过调整摩擦片的材质、压紧力大小来适配不同的转矩传递需求,比如在重载工况下可以选用铜基粉末冶金摩擦片,提升摩擦系数与耐磨性能;在需要频繁接合的轻载工况下可以选用纸基摩擦片,获得更平稳的接合特性,降低接合过程中的冲击与噪声。所有运动部件的行程都做了限位设计,压爪的最大张开位置有限位凸台阻挡,避免分离行程过大导致压爪脱出支点位置;摩擦片的最大轴向窜动量控制在合理范围内,避免空转时摩擦片之间出现不必要的碰撞与异响。
