带筒座侧装连接支架结构设计

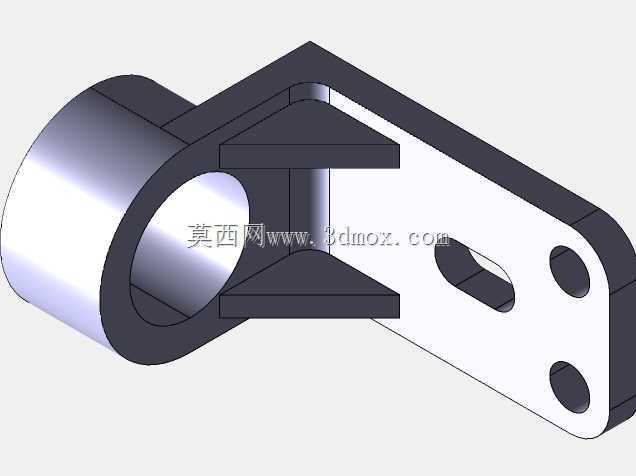

　　该构件属于设备侧装连接类承载零件，主要应用在需要实现轴类部件铰接支撑同时提供平面安装固定的设备场景中，常见于自动化生产线的摆臂连接工位、小型工装夹具的角度调节基座、输送线侧边的导向轮安装座等位置，承担着连接旋转部件与固定安装面、传递工作载荷、保证铰接部位同轴精度的作用。从结构功能来看，左侧的空心筒座是核心的铰接承载部位，内孔用于穿装铰接销轴或者配套衬套，筒身的轴向长度经过设计，能够为销轴提供足够的支撑接触面积，避免销轴工作时出现偏载变形，筒壁厚度根据常规工况下的径向载荷、剪切载荷做了匹配，既不会因为壁厚过大造成材料浪费、整体重量超标，也不会因为壁厚不足导致受载后筒身开裂、内孔失圆。筒座右侧连接的平板部分是安装固定的主体，

　　平板上设置了两个圆形通孔与一个长条形腰型孔，圆形通孔用于穿装固定螺栓实现精准定位，腰型孔则预留了安装调整余量，能够补偿安装面的加工误差、装配时的位置偏差，也可以满足小范围内的位置调节需求，平板的平面度要求在设计时需要重点控制，保证安装后与固定面完全贴合，避免出现螺栓锁紧后构件产生内应力、长期使用后变形的问题。筒座与安装平板之间设置了两块三角形加强筋，分别布置在上下两侧，这一结构是为了弥补筒座与平板垂直连接位置的刚度不足，当筒座承受垂直于平板方向的载荷时，加强筋能够有效分散连接处的应力集中，避免直角连接位置在交变载荷下出现疲劳断裂，筋板的厚度与筒壁、平板厚度保持协调，过渡位置做了圆角处理，减少应力集中点。从安装边界来看，

　　该构件的筒座轴线与安装平板平面保持平行，安装时平板贴合设备的安装基准面，筒座的内孔轴线需要与配套铰接部件的回转轴线保持同轴，安装孔的位置尺寸需要与设备安装面的预留螺孔完全匹配，腰型孔的长度方向沿着平板的长度方向布置，调整行程能够覆盖常规的装配误差范围。设计过程中首先需要明确铰接部位的载荷大小、销轴的直径尺寸，以此确定筒座的内孔直径、筒身长度与壁厚参数，再根据安装空间的限制确定安装平板的长宽尺寸、安装孔的位置分布，之后通过受力分析验证直角连接处的应力水平，确认加强筋的尺寸是否满足刚度要求，同时还要考虑加工工艺性，筒座的内孔可以采用镗削加工保证尺寸精度与圆柱度，平板平面采用铣削加工保证平面度，各棱边做倒角处理去除毛刺，

　　避免装配时划伤操作人员或者配套零件。该构件的整体结构紧凑，没有冗余的设计部分，在满足承载与安装需求的前提下尽可能控制了整体体积与重量，适合在空间受限的安装位置使用，铰接部位与安装面的位置精度通过一体加工保证，不需要额外的装配调整环节，能够有效提升装配效率，同时一体结构的刚度表现优于装配式的连接结构，长期使用下不会出现连接松动的问题，适合在有交变载荷、频繁摆动的工况下使用。在实际选型应用时，需要根据实际承受的最大载荷校核筒座的剪切强度、平板的弯曲强度以及加强筋部位的应力水平，如果应用在重载工况下，可以适当调整筒壁厚度、筋板厚度以及平板厚度，也可以更换强度更高的材料来满足使用需求，如果应用在轻载工况下，可以在非承载位置做减重孔设计，进一步降低构件的整体重量。
