多通接口异形连接悬架结构件

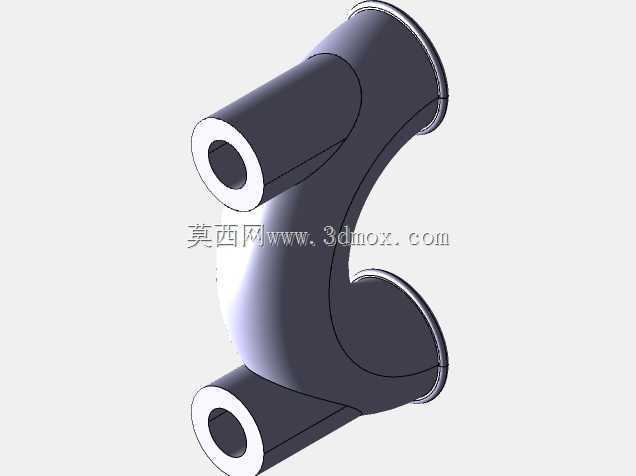

　　这类异形多通连接结构件，常见于行走设备的悬架系统管路集成段，也会在部分需要复合介质通路的承载连接部位使用，核心作用是在承担结构连接载荷的同时，打通不同方向的流体或线缆布设通路，替代传统多零件拼接的装配方案，减少连接点的密封失效风险与装配累计误差。从结构形态来看，该部件采用一体化弯扭成型的主体结构，三个接口端分别朝向不同空间角度，能够适配安装空间局促、接口方向存在空间夹角的布设场景，避免管路转接时出现大角度弯折造成的通径缩减、流阻增大问题。主体的曲面过渡段没有采用生硬的直角转接，所有弯折位置都做了大圆角顺滑处理，一方面是降低应力集中系数，在承受交变载荷时避免转角位置出现应力开裂，另一方面对于走流体的工况，

　　顺滑内壁能够减少介质紊流产生的振动与压损。接口端均设计有带安装孔的法兰凸缘，凸缘端面加工有密封贴合面，安装时可通过端面密封垫实现可靠密封，法兰上的均布安装孔能够匹配标准紧固件的锁紧力矩要求，不需要额外加工转接结构就可以直接和对应规格的管路、功能部件对接。设计这类部件时，首先要确认三个接口的空间相对位置，结合整车或设备的总装布局，把接口的同轴度、端面垂直度公差控制在装配允许范围内，避免安装时出现强行对位造成的附加应力。主体的壁厚设计需要结合承载工况做差异化处理，弯折位置的壁厚要比直管段略厚，抵消弯折成型带来的壁厚减薄影响，同时在接口法兰和主体的衔接位置做加强筋过渡，提升连接位置的抗扭、抗弯折能力。安装边界上，

　　需要预留足够的紧固件操作空间，法兰周边不能有其他结构件遮挡扳手操作路径，部件整体的外轮廓要和周边的运动部件保持足够安全间隙，避免设备运行过程中出现运动干涉。实际应用中，这类集成式结构件相比传统的多个弯头、三通拼接的方案，零件数量减少60%以上，装配工序大幅简化，同时连接点的减少也降低了后期运维过程中泄漏、松动的故障概率。在承受路面冲击带来的交变载荷时，一体化结构的疲劳强度远高于拼接结构，不会出现拼接焊缝位置的疲劳开裂问题。对于需要布设气路、油路的悬架系统，这类结构还可以在内部集成不同通路的分隔结构，实现单一部件同时走多种介质的功能，进一步压缩安装空间，提升系统的集成度。建模过程中需要重点关注曲面的连续性，保证G2连续的曲面过渡，避免加工过程中出现刀路顿挫，影响部件的表面质量与结构强度，同时所有的棱边都要做倒钝处理，避免安装过程中划伤密封件或操作人员。
