带安装孔锯齿状传动棘轮结构设计

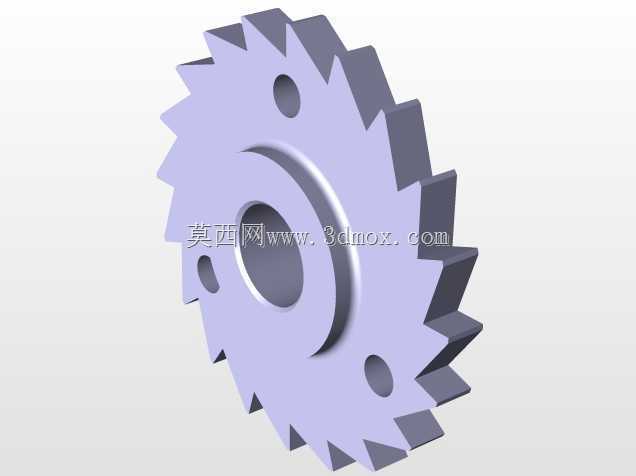

　　这类带安装孔的锯齿状棘轮，常应用在需要单向间歇传动的机械结构中，比如手动起重工具的止逆机构、自动化送料设备的分度组件、机床进给系统的单向锁定单元，也会出现在部分小型输送线的止退结构里，核心作用是实现单向转矩传递，防止机构反转造成工位偏移、负载下坠等生产故障。从结构设计来看，该零件采用盘式对称布局，中心设置阶梯式轴孔，大直径段用于和传动轴的定位轴肩配合，保证径向安装同轴度，小直径段可穿过锁紧件完成轴向固定，避免运转过程中出现轴向窜动。盘面沿圆周均匀分布三个圆形安装通孔，孔位与中心轴孔的中心距经过严格计算，既保证安装时螺栓有足够的操作空间，也能让锁紧力均匀分布在盘面上，避免局部应力集中导致零件变形。外缘的锯齿采用等距渐开线式齿形设计，

　　齿顶做了微小倒角处理，既减少和棘爪啮合时的冲击磨损，也能避免齿尖应力集中造成崩齿，齿根位置设置了过渡圆角，进一步提升齿部的抗疲劳强度，在频繁启停的间歇传动场景下，能有效延长零件使用寿命。设计过程中，首先要匹配整套机构的传动转矩需求，确定棘轮的外径尺寸：外径越大，相同作用力下能传递的转矩越大，但也要兼顾安装空间的边界限制，不能和周边的机架、护罩、其他传动件产生运动干涉。齿距的选择需要结合棘爪的动作行程来定，齿距过小会导致啮合深度不足，容易出现跳齿问题，齿距过大则会让间歇传动的分度精度下降，无法满足工位步进的精度要求。三个安装孔的位置度公差需要严格控制，保证零件安装到轴上后，齿圈的径向跳动量在允许范围内，否则会出现部分齿啮合过紧、

　　部分齿无法啮合的情况，加剧局部磨损，甚至出现传动卡滞。中心轴孔的公差配合一般选用基孔制过渡配合，既保证装配时的定位精度，也方便后期维护时拆卸更换，不会因为过盈量过大导致拆卸时拉伤轴面。从实际使用场景出发，这类棘轮的材质一般选用中碳钢经调质处理，齿部可根据载荷情况选择表面淬火提升硬度，应对频繁啮合的磨损需求；如果是在腐蚀环境下使用，也可选用不锈钢材质加工，但要相应调整齿部的强度校核参数。安装时需要注意，棘爪的回位弹簧弹力要匹配棘轮的工作载荷，弹力过小会导致棘爪无法及时卡入齿槽，出现打滑失效，弹力过大则会加剧齿面和棘爪的磨损，降低整套机构的传动效率。另外，棘轮和棘爪的啮合位置要预留足够的润滑空间，定期涂抹润滑脂减少摩擦损耗，

　　避免干磨导致齿面过早出现点蚀、磨损问题。在建模过程中，齿形的绘制需要严格按照啮合参数来做，不能随意简化齿根圆角和齿顶倒角，否则后续做有限元应力分析时，会出现应力计算结果失真，无法准确评估零件的承载能力。安装孔的沉头深度也要和所选的螺栓规格匹配，保证螺栓锁紧后头部不高出盘面，避免和周边旋转部件发生刮碰。中心轴孔的键槽尺寸要对应传动轴的平键规格，键槽的对称度公差需要控制在合理范围，保证转矩传递过程中键的受力均匀，不会出现单侧边压溃的问题。这类零件虽然结构不算复杂，但作为传动系统中的安全功能件，每一处尺寸公差和形位公差的设定，都直接关系到整套机构的运行可靠性，设计时需要结合实际工况的载荷、转速、动作频率做综合校核，不能只凭经验照搬标准件参数。
