传动系统用多片式离合器套筒结构

项目分类:通用机械零部件 发布时间:2024-10-08 ID:782402

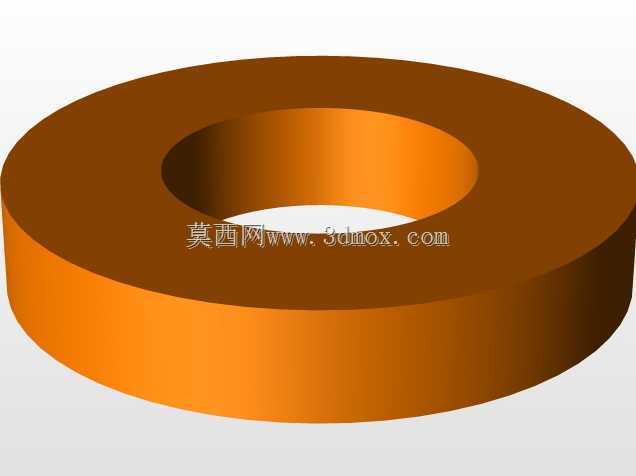

  • 传动系统用多片式离合器套筒结构

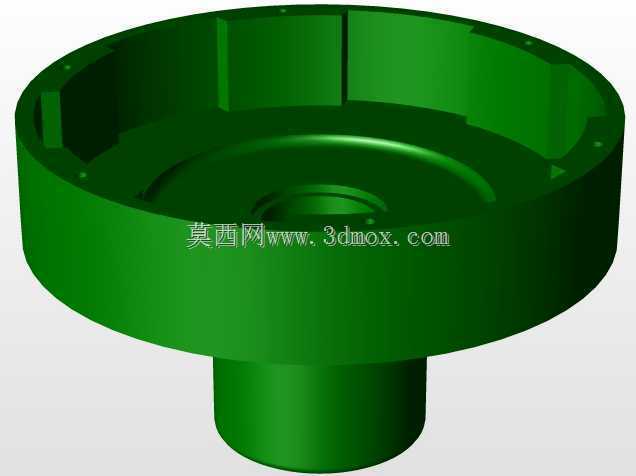

  • 传动系统用多片式离合器套筒结构

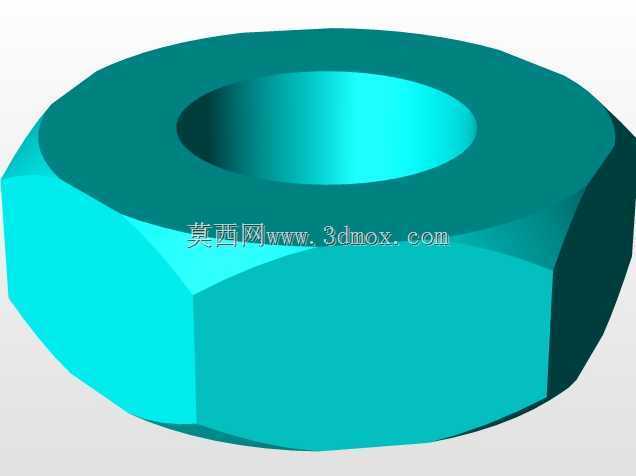

  • 传动系统用多片式离合器套筒结构

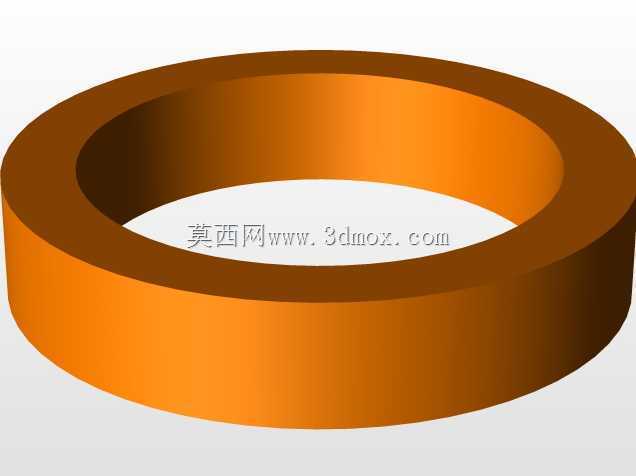

  • 传动系统用多片式离合器套筒结构

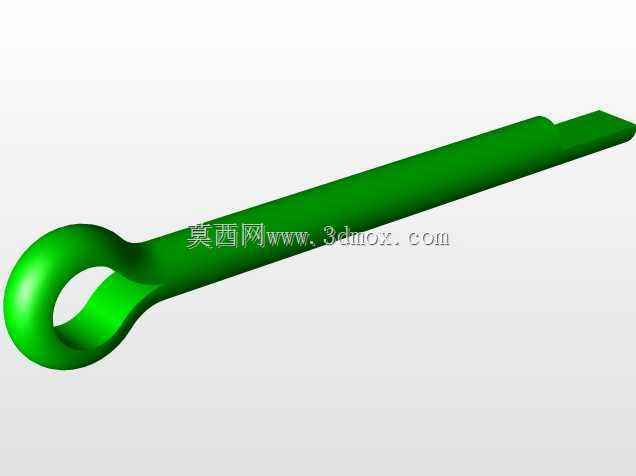

  • 传动系统用多片式离合器套筒结构
  • 传动系统用多片式离合器套筒结构
  • 传动系统用多片式离合器套筒结构
  • 传动系统用多片式离合器套筒结构
  • 传动系统用多片式离合器套筒结构
  • 传动系统用多片式离合器套筒结构
  • 传动系统用多片式离合器套筒结构
  • 传动系统用多片式离合器套筒结构
  • 传动系统用多片式离合器套筒结构
  • 传动系统用多片式离合器套筒结构
  • 传动系统用多片式离合器套筒结构
  • 传动系统用多片式离合器套筒结构
  • 传动系统用多片式离合器套筒结构
  • 传动系统用多片式离合器套筒结构
  • 传动系统用多片式离合器套筒结构
  • 传动系统用多片式离合器套筒结构
  • 传动系统用多片式离合器套筒结构
  • 传动系统用多片式离合器套筒结构
  • 传动系统用多片式离合器套筒结构

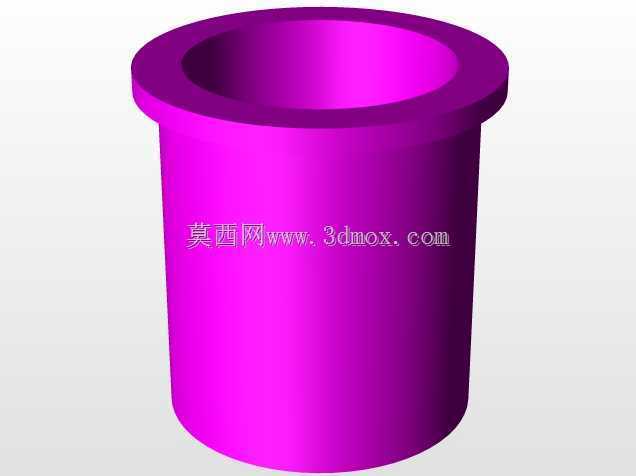

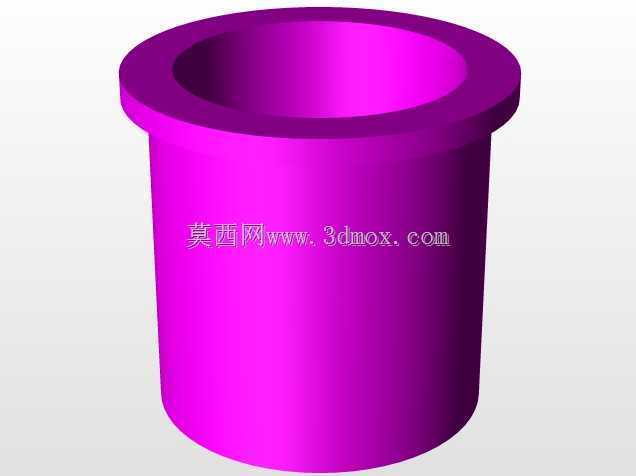

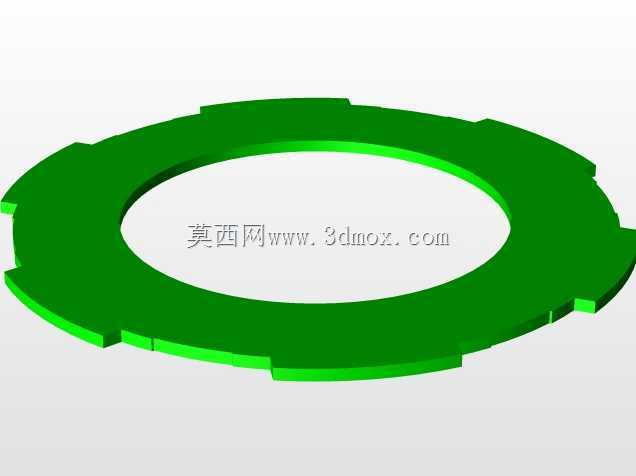

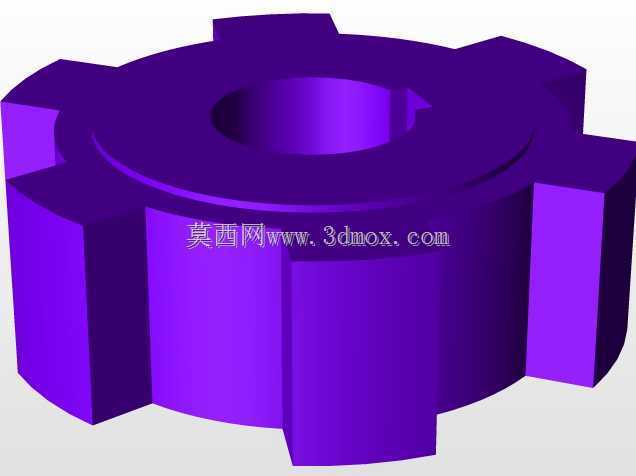

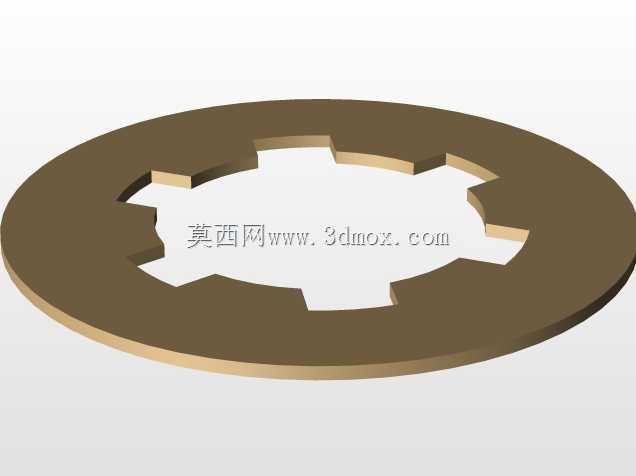

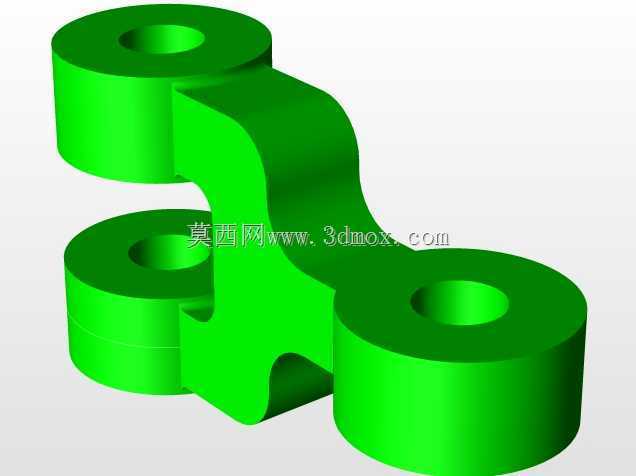

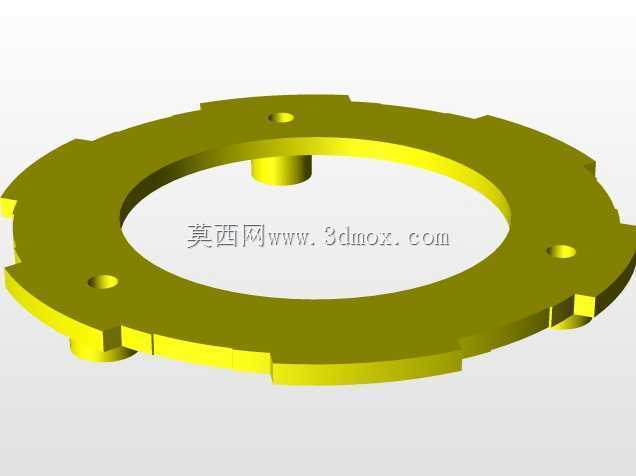

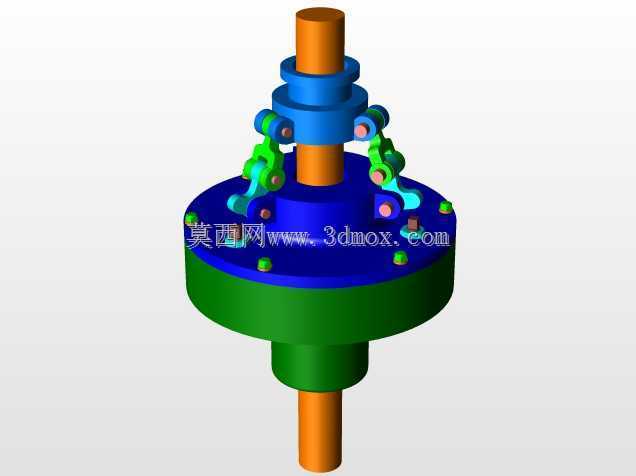

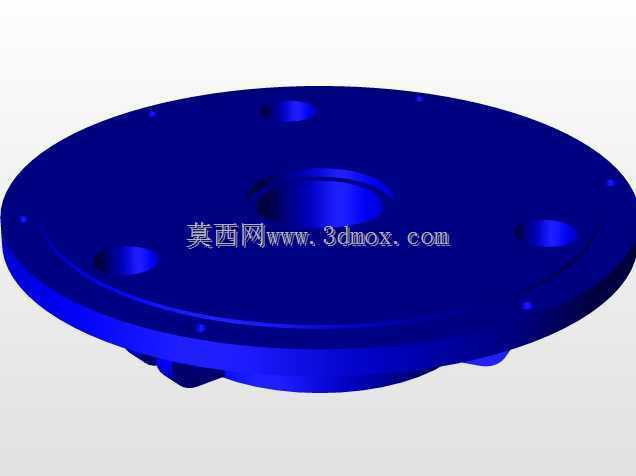

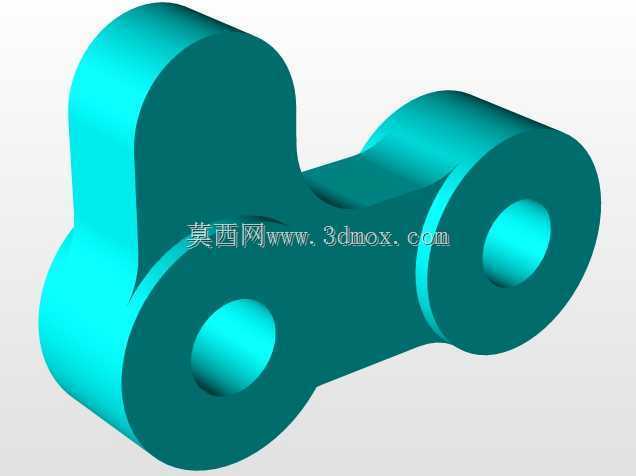

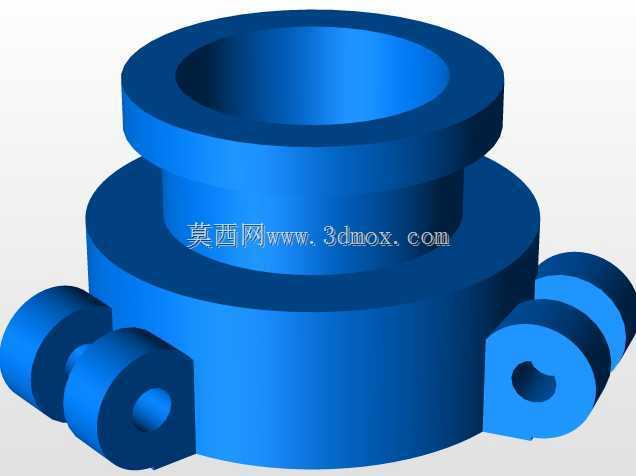

  在工业传动系统的布局设计中,多片式离合器的配套套筒结构是保障动力平稳接合、断开的核心承载部件,这类零件常见于机床主轴传动箱、工程机械变速机构、重型输送设备的动力切换单元中,承担着摩擦片组定位、轴向滑移导向、扭矩传递承载的多重作用,其结构设计的合理性直接影响整套离合器的响应速度、承载寿命与运行稳定性。从实际应用场景来看,这类带法兰边的直筒结构,主要适配湿式多片离合器的安装布局,法兰边用于抵靠离合器端盖或摩擦片组的止推端面,直筒段则作为摩擦片内花键或外齿圈的滑移轨道,当离合器执行机构推动摩擦片组轴向压紧时,套筒本体需要承受摩擦片传递的径向扭矩与轴向压紧力,同时还要耐受摩擦片频繁滑移带来的表面磨损,以及湿式工况下润滑油的长期冲刷。

  设计这类套筒结构时,首先要明确安装边界的尺寸约束:法兰边的外径需要匹配离合器壳体的内孔止口,保证装配后同轴度误差控制在0.02mm以内,避免高速运转时出现偏磨;直筒段的内径需要适配传动轴的安装尺寸,通常会根据扭矩传递需求选择过盈配合或间隙配合加平键的连接方式,直筒段的壁厚需要根据额定传递扭矩做强度校核,一般选取40Cr调质处理后,壁厚不小于8mm才能满足中重型传动场景的抗扭需求,避免长期受交变扭矩出现筒身开裂。从结构细节来看,筒口的法兰边做了小圆角过渡处理,避免应力集中在法兰与直筒的连接位置,直筒段的内孔与外圆都需要做精磨处理,外圆表面粗糙度控制在Ra0.8以内,保证摩擦片组滑移时无卡滞,内孔与传动轴配合的表面粗糙度控制在Ra1.

  6即可,同时要保证内孔与外圆的同轴度、法兰端面与筒身轴线的垂直度,否则会导致摩擦片压紧时受力不均,出现局部烧片、动力传递打滑的问题。在实际选型适配时,需要注意套筒的轴向长度要匹配摩擦片组的总厚度加上活塞的行程余量,长度过短会导致摩擦片组压紧行程不足,无法完全传递额定扭矩,长度过长则会占用过多变速箱内部空间,导致整体结构冗余。这类结构在建模时需要重点关注法兰与筒身连接位置的圆角处理,很多新手建模时容易忽略这个细节,直接做直角连接,后续做有限元分析时会发现该位置应力集中系数远超许用值,实际运行中很容易在频繁的离合冲击下出现断裂故障。另外,筒身的壁厚要保持均匀,避免加工时出现壁厚差导致动平衡不合格,高速运转场景下使用的这类套筒,

  还需要在精加工后做动平衡校正,剩余不平衡量要符合对应转速等级的平衡精度要求。从功能特性上来说,该结构作为多片离合器的核心承载件,不需要做复杂的异形结构,简洁的直筒加法兰结构反而能获得更好的刚性与加工工艺性,量产时可以采用模锻制坯后数控车削加工的工艺,加工效率高且成品一致性好,表面可以根据工况需求做氧化处理或者渗碳淬火,提升表面耐磨性能,延长零件的使用寿命。在设备维护场景中,这类套筒属于易损检查件,每次拆解离合器检修时都要测量筒身外圆的磨损量,当磨损量超过0.3mm或者表面出现较深的拉痕时,就需要及时更换,否则会导致摩擦片滑移卡滞,出现离合分离不彻底、挂挡打齿的故障。
