多安装孔异形连接吊耳结构设计

项目分类:通用五金配件 发布时间:2024-10-08 ID:782410
  • 多安装孔异形连接吊耳结构设计

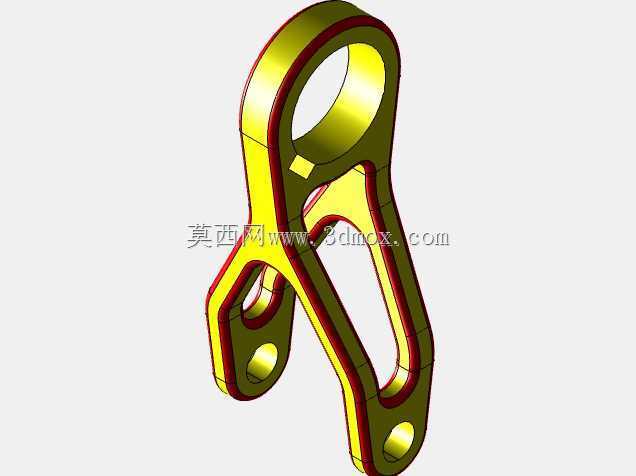

  在户外轻型吊装、小型设备挂载、运动器材受力连接这类场景里,这类异形多吊点连接构件的使用频率其实远高于标准直型吊耳,很多刚入行的结构工程师做选型时总习惯直接调用标准件库的吊耳模型,最后装配时才发现要么安装孔位对不上,要么受力方向和构件的承重面存在夹角,反而容易留下应力集中的隐患。这个构件的整体轮廓采用了非对称的流线型弯折设计,不是为了外观好看,而是顺着三个安装点位的受力方向做的材料分布优化:最上方的大孔径吊环是主承重挂点,孔径尺寸适配常规的卸扣连接规格,孔壁做了整圈的加厚翻边处理,翻边的厚度比主体板材厚出近三分之一,就是为了避免挂接时吊具和孔口边缘发生线接触,把局部压应力控制在材料许用范围之内。下方两个尺寸稍小的安装孔是固定端,分别对应两个不同方向的安装基准面,两个孔的中心距是严格按照配套安装座的孔位公差设计的,安装时不需要额外做扩孔或者调整垫片就能直接对位,孔的内侧同样做了沉台处理,装配时螺栓头可以完全沉入沉台内部,不会突出构件表面,避免和周边的运动部件发生刮擦。

  从设计思路上来说,这个构件没有采用等厚度的板材直接切割成型,而是在主受力的弯折路径上做了变截面的加强筋结构,也就是模型上呈现的内凹轮廓边,这条加强筋刚好沿着三个吊点的受力传力路径布置,把主挂点承受的拉力均匀分散到下方两个固定孔位上,不会在弯折拐点处出现应力突变。构件的边缘全部做了圆角过渡处理,没有尖锐的直角边,一方面是避免安装时划伤操作人员,另一方面也是消除热处理或者冲压成型时的边缘应力集中点,提升构件的疲劳寿命。实际安装的时候需要注意,这个构件的安装边界有明确的适配要求:主挂点的连接卸扣宽度不能超过吊环的内孔净宽度,否则卸扣会卡在吊环两侧的加厚边上,导致受力时出现偏载;下方两个固定孔的螺栓长度要匹配沉台深度,螺栓拧紧后螺纹露出螺母的长度控制在2到3个螺距即可,过长的螺栓会突出安装面,干涉周边的管线或者相邻构件。

  这类异形吊耳和标准吊耳最大的区别在于,它可以同时适配两个不同平面的安装固定需求,不需要额外加装转接座,在一些安装空间局促、无法布置转接件的场景里,这种一体化的异形构件能大幅减少装配零件数量,降低整体结构的重量。做三维建模的时候要特别注意几个尺寸的校验:首先是三个孔的中心距公差,要控制在±0.1mm以内,否则批量生产时会出现安装对位困难的问题;其次是弯折处的曲率半径,不能小于板材厚度的1.5倍,不然冲压成型时容易出现板材开裂的情况;还有各个孔的同轴度,尤其是主吊环的内孔,要保证整圈孔壁的厚度均匀,避免受力时薄边先发生变形。另外构件表面的红色边缘其实是设计时预留的表面处理层厚度,建模时已经把喷塑或者镀锌的层厚考虑进去了,实际加工时不需要再额外调整外形尺寸,拿到模型直接出工程图就能安排生产,不用再做尺寸换算。在做受力校核的时候,要重点验算弯折拐点处的截面强度,这个位置是整个构件的受力薄弱点,设计时已经通过加厚截面、加大过渡圆角的方式做了强化,实际使用时只要在额定承重范围内使用,不会出现永久变形或者断裂的问题。
