叉型铰接连接构件结构设计

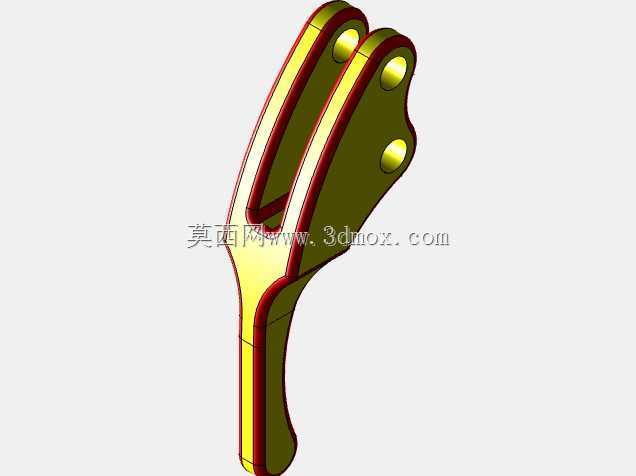

　　在各类工业设备的铰接传动、连杆支撑场景中，这类叉型铰接连接构件是传递载荷、实现相对转动的核心受力部件，常见于工程机械的连杆机构、液压执行元件的端部连接、工装夹具的活动铰接位、输送设备的摆臂连接点等位置，承担着拉压载荷传递、限定转动自由度、保障机构运动轨迹精度的作用。从结构设计逻辑来看，该构件采用分叉式双支耳结构，支耳端设置同轴铰接孔，用于配套销轴实现与对接部件的铰接配合，单支臂的过渡段采用渐变截面设计，从支耳端的宽幅结构平滑收窄至杆身段，既能够在铰接孔周边预留足够的承压面积，避免孔壁在交变载荷下出现压溃变形，又能通过截面渐变减少应力集中点，提升构件在反复载荷下的疲劳寿命。

　　构件的安装边界需要重点关注三个维度：首先是两支耳的内侧开档尺寸，直接决定了可适配的对接部件厚度，设计时需要预留0.2-0.5mm的装配间隙，避免装配时出现卡滞，同时间隙不能过大，否则会导致铰接处出现横向窜动，影响机构运动的稳定性；其次是铰接孔的中心距尺寸，包括支耳端上下孔的中心距、孔中心到杆身端面的距离，这些尺寸直接关联整个连杆机构的运动行程，设计时需要结合机构的运动仿真结果反复校核，避免出现运动干涉；最后是杆身段的连接尺寸，该构件杆身采用等截面设计，可根据实际安装需求选择螺纹连接、焊接或者过盈配合的方式与其他杆件对接，设计时需要根据额定载荷核算杆身的截面强度，确保在最大拉压载荷下的安全系数符合行业规范。

　　从功能特性上看，这类叉型铰接件相比单耳式铰接结构，具备更好的受力对称性，载荷传递过程中不会产生附加的偏心力矩，能够有效降低销轴的弯曲应力，延长铰接副的使用寿命。支耳上的铰接孔可根据使用工况选择是否加装衬套，在频繁转动的工况下，加装铜基或者自润滑衬套能够大幅降低铰接面的磨损，减少后期维护频次；在静态支撑或者低频次转动的工况下，可直接采用孔壁精加工后与销轴配合的形式，降低加工成本。设计过程中，构件的外形过渡处全部采用圆角处理，避免直角处的应力集中，尤其是支耳与杆身的连接位置，是整个构件的应力集中高发区，需要通过有限元分析对应力分布进行校核，根据应力云图调整过渡圆角的大小，确保最大应力值低于材料的许用应力。

　　材料选择上，这类构件通常选用中碳钢进行调质处理，兼顾强度与韧性，在有耐腐蚀需求的工况下也可选用不锈钢材质，或者在构件表面进行镀锌、喷塑处理提升防护性能。实际选型应用时，需要结合机构的额定载荷、转动角度、工作频率来确定构件的具体尺寸参数，比如在重载工程机械的铰接位，需要适当加大支耳厚度与铰接孔直径，提升铰接副的承载能力；在轻载的自动化设备摆臂连接位，可在满足强度要求的前提下适当缩小构件尺寸，降低整体机构的重量。另外，铰接孔的形位公差也是设计中需要重点管控的部分，两支耳的同轴度需要控制在合理范围内，否则会导致销轴装配后出现别劲现象，加剧铰接面的磨损，甚至导致机构运动卡滞；孔的端面与孔轴线的垂直度也需要满足公差要求，避免装配后垫圈或者对接部件出现偏斜，影响载荷的均匀传递。
