外六角螺栓配圆柱螺旋压缩弹簧组合结构

　　这套组合结构在工业装配场景里的使用频率极高，外六角螺栓作为最基础的可拆卸紧固件，搭配圆柱螺旋压缩弹簧，能覆盖从低压电气柜内部元件固定、小型机电设备减震连接，到工装夹具快拆结构、输送线侧挡调节机构的多种使用需求。很多刚入行的结构设计人员容易忽略螺栓与弹簧的匹配逻辑，实际选型时首先要确认的是螺栓光杆段与弹簧内径的配合间隙——常规工况下间隙控制在0.2-0.5mm区间即可，若设备存在持续振动工况，间隙需收窄至0.1-0.2mm，避免弹簧在压缩回弹过程中出现径向窜动，蹭磨螺栓螺纹导致表面防腐层破损，或是长期偏载造成弹簧永久变形。

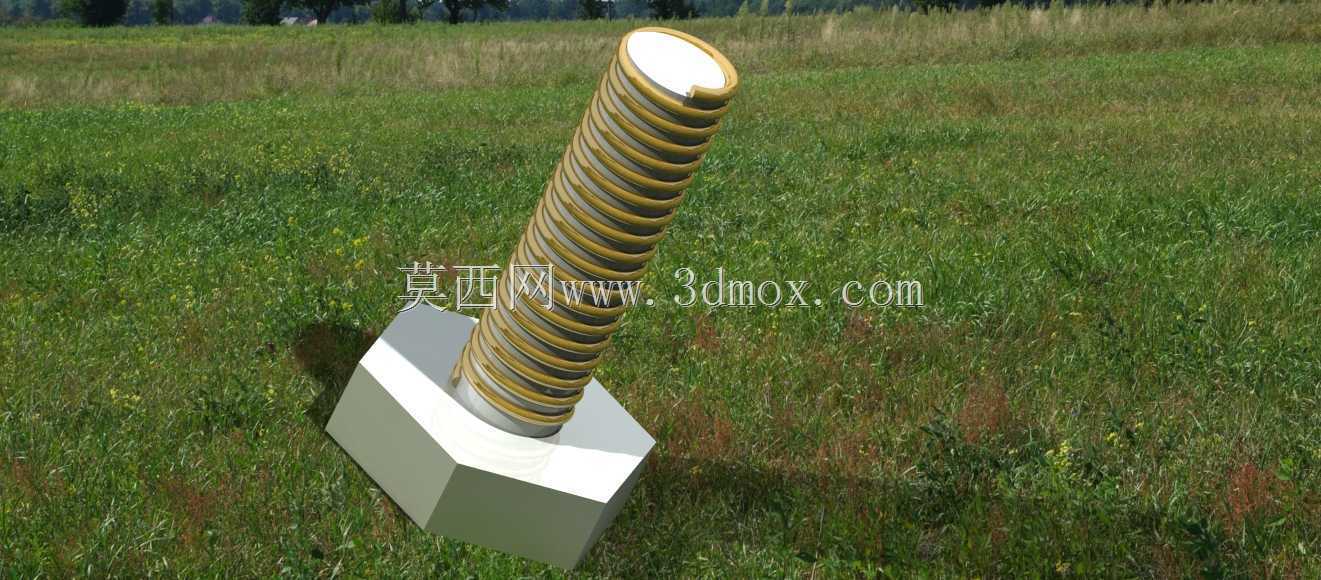

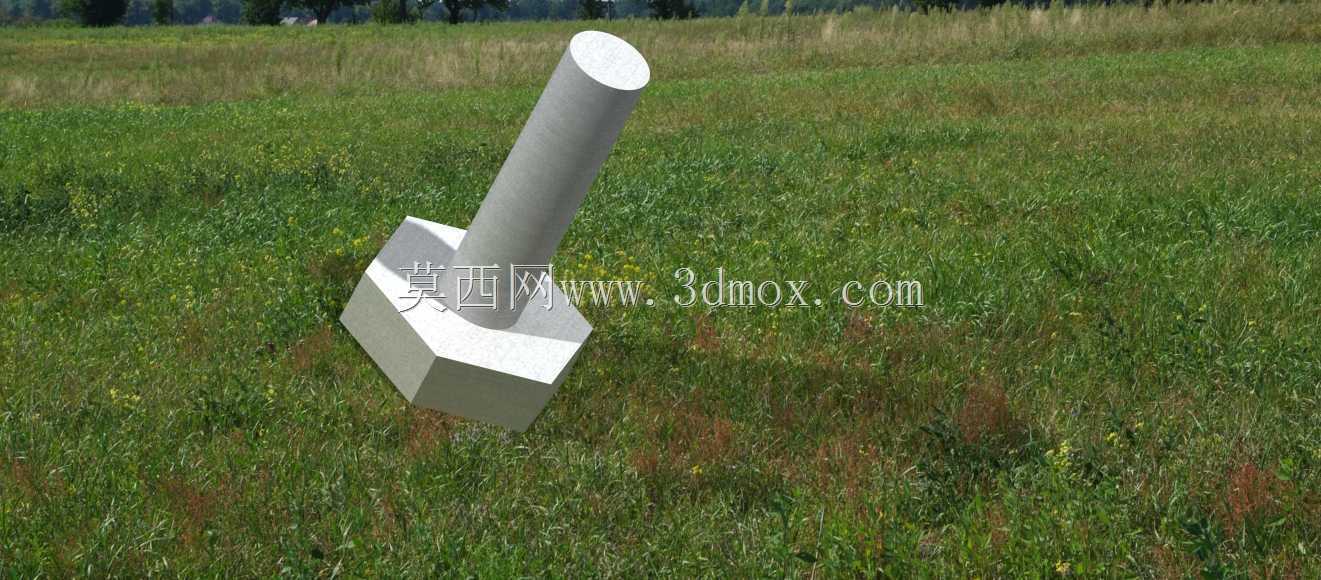

　　从结构设计逻辑来看，这套组合里的螺栓采用标准外六角头形式，六角头的对边尺寸、对角尺寸严格遵循普通螺纹紧固件的公差要求，适配常规开口扳手、套筒扳手的拧紧作业，头部下端的支撑面做了平垫一体化的平整处理，不需要额外加装平垫就能分散弹簧端圈的接触压力，避免被连接件表面出现压痕。螺栓的螺纹段长度需要结合弹簧的最大压缩量、被连接件总厚度、锁紧螺母的啮合长度综合计算，要保证弹簧被压缩至工作载荷对应的长度时，螺纹段仍有至少3个螺距的长度伸出螺母，防止振动工况下出现螺纹脱开的风险。

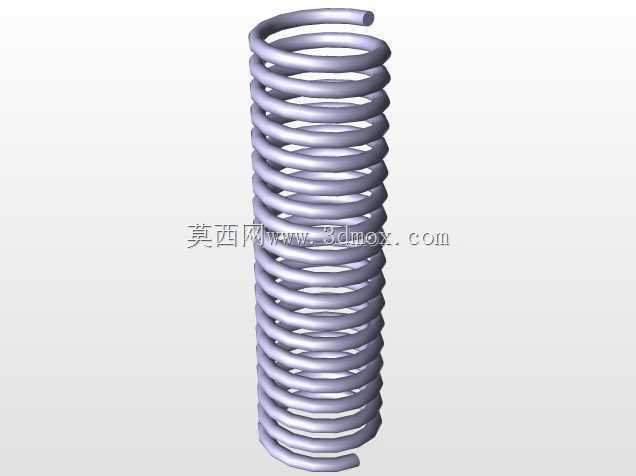

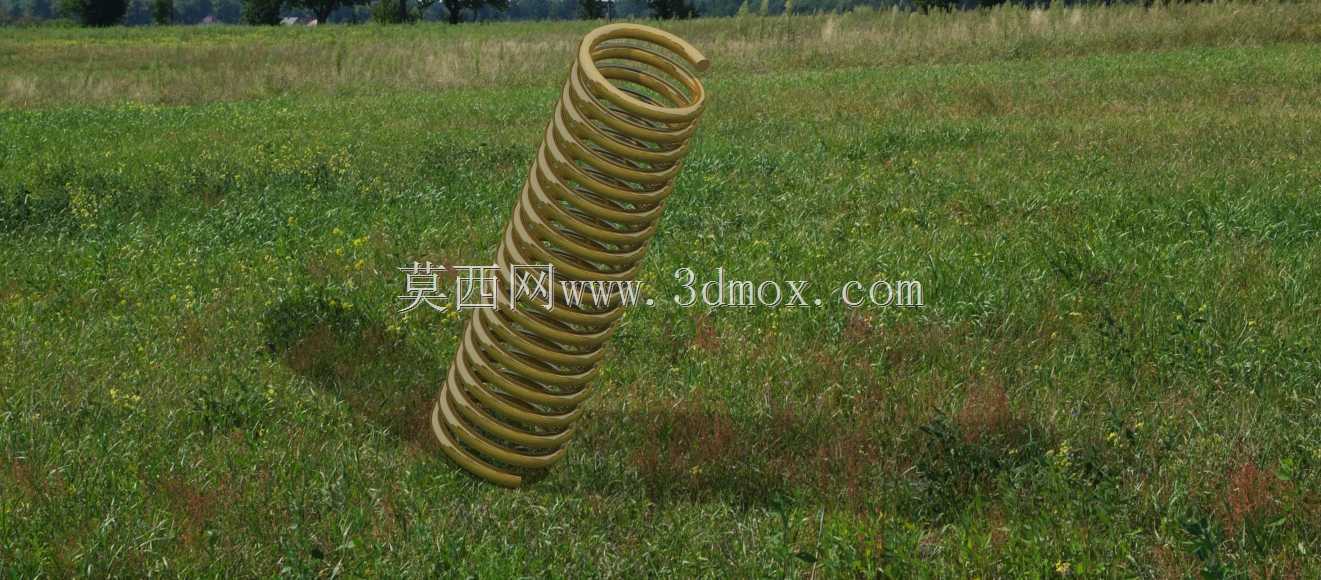

　　配套的圆柱螺旋压缩弹簧采用等节距设计，两端各有一圈磨平的支撑端圈，支撑端圈的磨平长度不小于一圈周长的四分之三，保证弹簧装配后端面与螺栓头部支撑面、被连接件表面完全贴合，不会出现倾斜偏载。弹簧的线径、中径、有效圈数是根据实际工况的载荷需求确定的：如果用于交流稳压器内部的触点预紧结构，弹簧刚度要控制在较小区间，保证触点压力稳定的同时，不会因为温度变化导致的元件热胀冷缩出现压力突变；如果用于工装夹具的快压结构，弹簧刚度要适当提高，保证松开夹具时弹簧能提供足够的回弹力，快速推动压块复位，提升作业效率。

　　实际安装过程中需要注意几个边界问题：首先是弹簧的并紧长度不能超过螺栓光杆段的可用长度，否则弹簧被压并后螺栓仍未拧紧到规定扭矩，会导致连接失效；其次是螺栓的螺纹起始位置要避开弹簧的活动区间，避免弹簧回弹时螺纹牙尖刮伤弹簧钢丝表面，形成应力集中点缩短弹簧使用寿命；如果是用于有防腐要求的户外设备，螺栓和弹簧都要做对应的表面处理，螺栓采用达克罗涂层或是镀锌钝化处理，弹簧采用电泳或是喷塑处理，避免长期暴露在潮湿环境中出现锈蚀卡滞，影响连接可靠性。

　　很多现场装配的故障案例都和这套组合的匹配不当有关：比如弹簧内径选得过大，装配后弹簧中心与螺栓中心偏移，压缩时弹簧圈蹭到螺栓螺纹，运行一段时间后弹簧钢丝被磨断，导致连接松脱；或是螺栓长度选得过短，弹簧还没压缩到工作长度螺母就已经拧到螺纹尾部，预紧力达不到设计要求，设备运行时螺栓逐渐松退；还有的设计忽略了弹簧的工作行程，把弹簧的预压长度设得过大，设备运行过程中弹簧被反复压并，很快出现塑性变形，失去弹性作用。在三维建模阶段就要把这些配合边界全部考虑进去，不仅要做出两个零件的独立模型，还要模拟装配后的全行程运动状态，检查是否存在干涉、行程不足、配合间隙不合理的问题，避免后续加工装配阶段出现不必要的返工。
