交流稳压配套整形机核心组件结构设计

　　在交流稳压设备的生产制造环节，铁芯、绕组等核心导磁导电部件的整形工序直接决定了成品设备的运行稳定性与电磁参数一致性，这套整形机的核心组件结构，正是针对稳压设备生产线上的型材、叠片类工件整形需求开发的专用执行部件。不同于通用压力整形设备的通用化结构，该组件在设计之初就充分考虑了稳压设备生产中硅钢片、铜排、绝缘叠层等不同材质工件的整形受力特性，将刚性施压与定位导向功能集成在单一主体结构上，减少了传统整形工装多部件拼接带来的装配间隙误差。

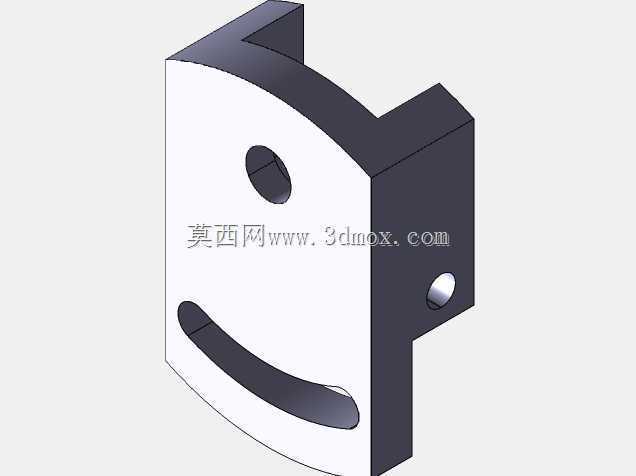

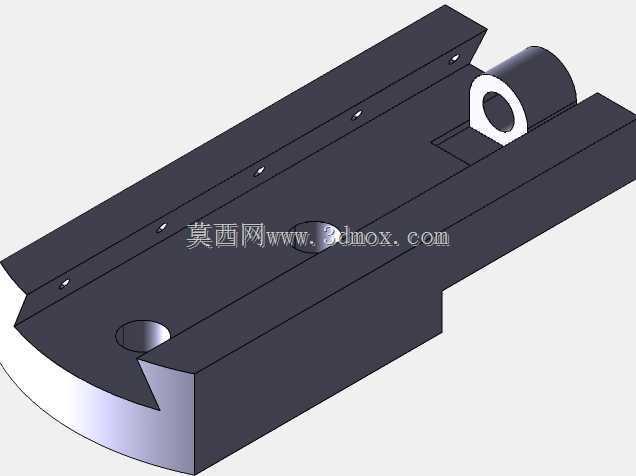

　　从结构布局来看，该组件采用半包围式的主体构型，外侧弧形轮廓既可以适配整形工位的回转式安装基座，也能在施压过程中均匀分散反作用力，避免局部应力集中导致的结构变形。主体上开设的通槽结构并非简单的减重设计，槽体的宽度、深度参数完全匹配稳压设备常用硅钢片叠组的进料尺寸，工件可以直接沿槽体滑入整形工位，无需额外设计进料导向附件，槽壁的平行度公差控制在0.02mm以内，能够保证工件在整形过程中不会出现侧向偏移，避免叠片错位导致的铁芯涡流损耗超标。组件上设置的两处不同直径的圆孔，大直径孔为施压执行端的连接轴孔，孔内加工有定位键槽，能够与压力输出轴实现周向固定，传递整形所需的下压力，小直径孔为定位销孔，用于安装工件到位检测的触发挡块，当工件滑入工位触碰到挡块时，压力输出端才会启动施压动作，避免空压损伤工装工作面。

　　在实际生产应用场景中，该组件可以直接安装在交流稳压器生产线的铁芯整形工位，替代传统的分体式压头与导向块组合，安装时仅需要将主体外侧的弧形基准面与工位基座的定位弧面贴合，穿入连接螺栓即可完成固定，安装边界的尺寸公差经过优化，能够适配现有多数中小型稳压器生产企业的现有整形工位基座，不需要对原有生产线进行大规模改造。整形作业过程中，组件的平直工作面直接与待整形工件表面接触，工作面的表面粗糙度达到Ra0.8，不会在硅钢片、铜排等软质工件表面留下压痕，避免工件表面损伤影响后续的绝缘涂层附着效果。针对不同厚度的叠组工件，该组件可以通过调整轴孔连接的压力输出轴行程，适配10mm到80mm厚度范围内的叠层工件整形需求，施压时的受力点均匀分布在工件的整形接触面上，不会出现局部过压导致的叠片翘曲、绝缘层破损等问题。

　　设计过程中，工程师充分考虑了长期高频作业的磨损问题，主体结构选用高强度合金结构钢加工，工作面经过淬火处理，硬度达到HRC45-50，能够承受连续作业下的反复摩擦与冲击载荷，减少工装的更换频次。组件上的槽体边缘做了R1.5的圆角过渡，既可以避免工件进料时被锐边刮伤，也能减少应力集中导致的槽口开裂风险。不同于复杂的多部件整形工装，该组件采用一体化加工成型，没有多余的活动连接部件，日常维护仅需要定期清理槽内残留的金属碎屑、检查工作面的磨损情况即可，不需要频繁加注润滑油或者更换易损连接件，能够有效降低生产线的运维成本。在稳压设备的批量生产流程中，该组件的应用可以将铁芯整形工序的单件作业时间缩短15%左右，同时将整形后的工件尺寸一致性提升至98%以上，有效减少后续绕组装配环节的修配工作量，从工序前端保障交流稳压器的成品装配精度与运行可靠性。
