直列四缸发动机曲轴总成结构设计

项目分类:发动机 发布时间:2024-10-08 ID:782433
  • 直列四缸发动机曲轴总成结构设计
  • 直列四缸发动机曲轴总成结构设计
  • 直列四缸发动机曲轴总成结构设计
  • 直列四缸发动机曲轴总成结构设计
  • 直列四缸发动机曲轴总成结构设计
  • 直列四缸发动机曲轴总成结构设计
  • 直列四缸发动机曲轴总成结构设计

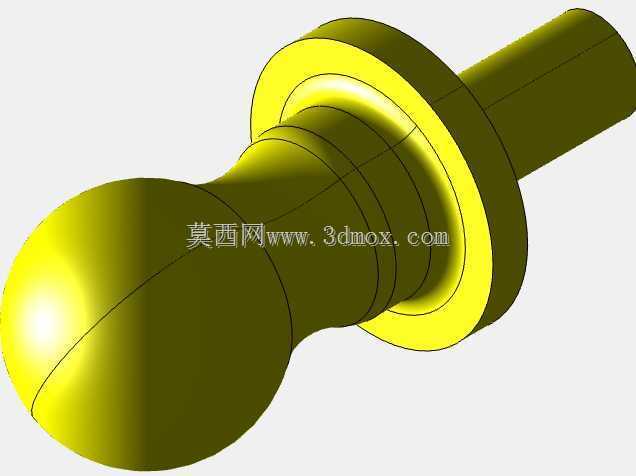

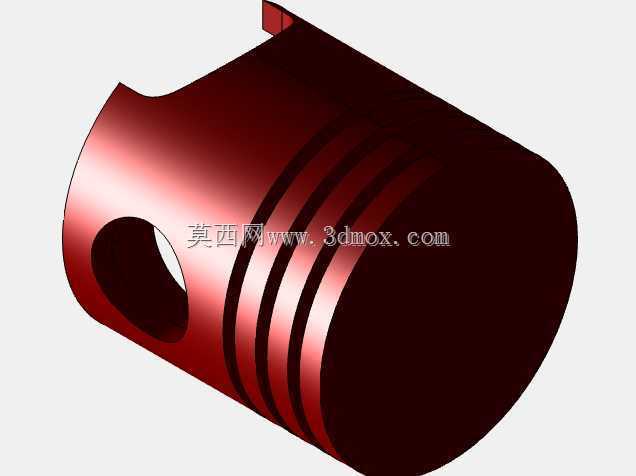

  在往复式内燃机的动力传递链路里,曲轴总成是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这套结构的设计合理性直接决定了整机的运转平顺性、额定输出功率上限与全生命周期的疲劳可靠性。从实际装车场景来看,这类直列四缸曲轴广泛适配1.2L-2.0L排量区间的民用乘用车汽油机、小型非道路工程机械柴油机,前端轴颈通过皮带轮连接正时系统、冷却水泵与发电机附件,后端法兰对接飞轮总成与离合器或液力变矩器,把燃烧做功产生的推力持续传递给传动系统。

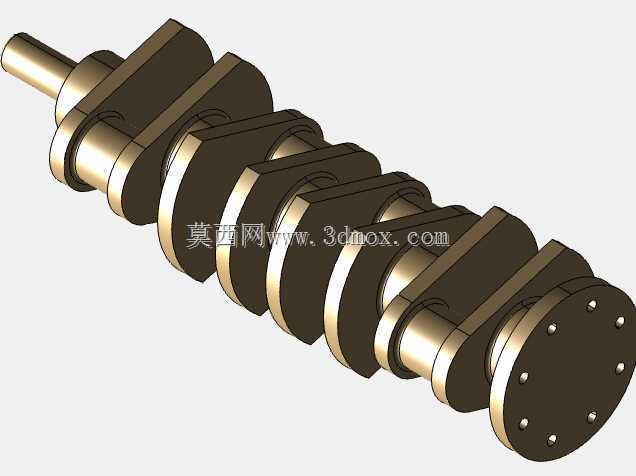

  设计阶段首先要敲定的是曲柄销的排布相位,直列四缸机型普遍采用1-3-4-2的做功顺序,相邻曲柄销夹角设置为180度,保证每180度曲轴转角就有一个气缸进入做功行程,让输出扭矩的波动幅度控制在可接受范围内,减少后端飞轮需要匹配的转动惯量。主轴颈的数量设置为全支撑结构,也就是每两个曲柄销之间都设置一道主轴颈,总共五道主轴颈分别对应缸体上的主轴承座,这种结构能大幅降低曲轴在高转速下的弯曲变形量,避免轴颈偏磨导致的机油压力异常、烧瓦等故障。

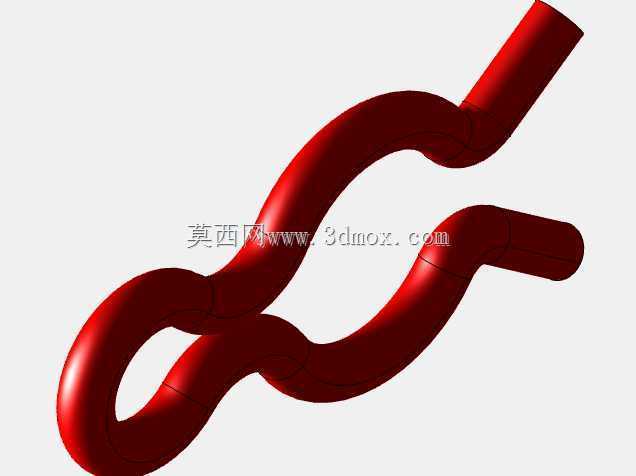

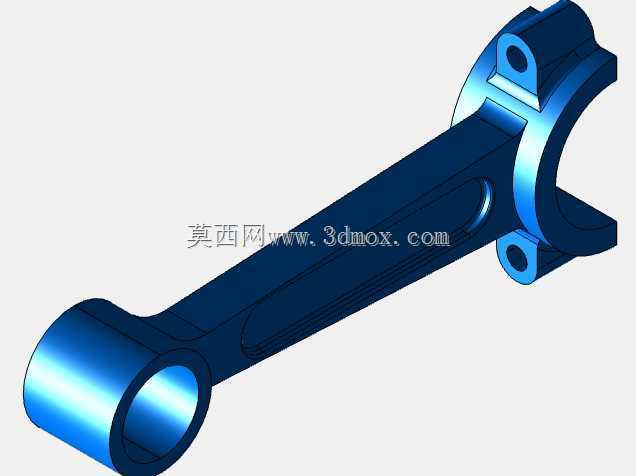

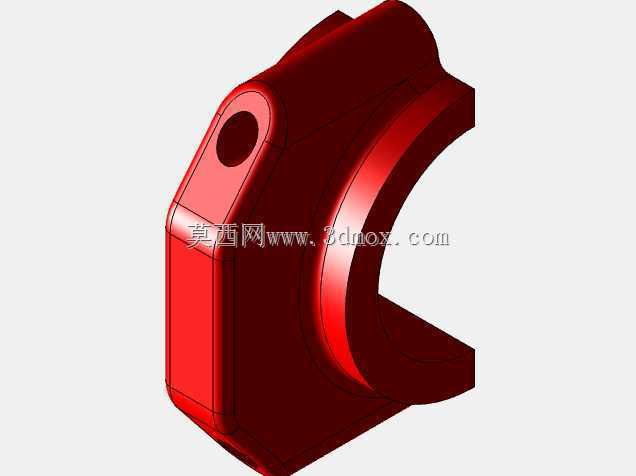

  从结构细节来看,每段曲柄臂都设计了对应的平衡重结构,平衡重的偏心质量经过精确计算,用来抵消曲柄销、连杆大头随曲轴旋转产生的离心惯性力,以及活塞连杆组往复运动产生的一阶、二阶往复惯性力,减少整机运转时的振动传递到缸体与悬置结构上。曲柄销与主轴颈的表面都设计了高频淬火的硬化层,表面粗糙度控制在Ra0.8以下,配合轴瓦的油楔结构形成稳定的压力润滑油膜,同时轴颈内部设计了贯通的油道孔,从主轴承座引来的压力机油可以通过内部油道直接输送到连杆轴承位置,保证高负荷工况下的润滑可靠性。

  安装边界方面,前端轴颈的直径、键槽尺寸严格匹配正时链轮与减震皮带轮的安装公差,伸出长度要保证皮带轮与前油封的配合位置准确,避免出现油封偏磨漏油的问题;后端法兰的螺栓孔分布圆直径、定位销位置完全匹配飞轮总成的安装接口,法兰端面的跳动公差控制在0.05mm以内,防止飞轮运转时出现端面跳动导致离合器接合抖动。轴向定位设置在第三道主轴承位置,通过两片止推片限制曲轴的轴向窜动量,窜动间隙控制在0.1-0.3mm之间,既保证曲轴受热膨胀时有足够的伸长空间,又不会因为轴向间隙过大导致离合器分离不彻底、正时系统跳齿等问题。

  建模过程中需要重点关注各段轴颈的过渡圆角设计,所有轴颈与曲柄臂连接的位置都采用R2-R3的圆角过渡,避免应力集中导致的曲轴疲劳断裂,圆角位置同样需要做滚压强化处理,提升表面残余压应力,增强曲轴的抗疲劳强度。油道孔的位置设计要避开曲柄臂的高应力区域,油道孔口做倒角处理,减少应力集中点。平衡重的外形设计要兼顾减重需求,在保证足够平衡质量的前提下,去除非承载区域的多余材料,降低曲轴整体的转动惯量,提升发动机的油门响应速度。

  实际应用中,这类曲轴需要经过动平衡测试,剩余不平衡量控制在规定范围内,避免高转速下出现剧烈振动。轴颈的尺寸公差、圆度圆柱度公差都严格按照内燃机曲轴的技术标准设定,保证与轴瓦的配合间隙在0.02-0.05mm之间,形成合适的油膜厚度,既不会因为间隙过大导致机油压力过低,也不会因为间隙过小出现热态下的抱轴故障。后端法兰上的定位销孔与螺栓孔采用位置度公差约束,保证飞轮安装后的同轴度,减少动力输出过程中的动不平衡量。
