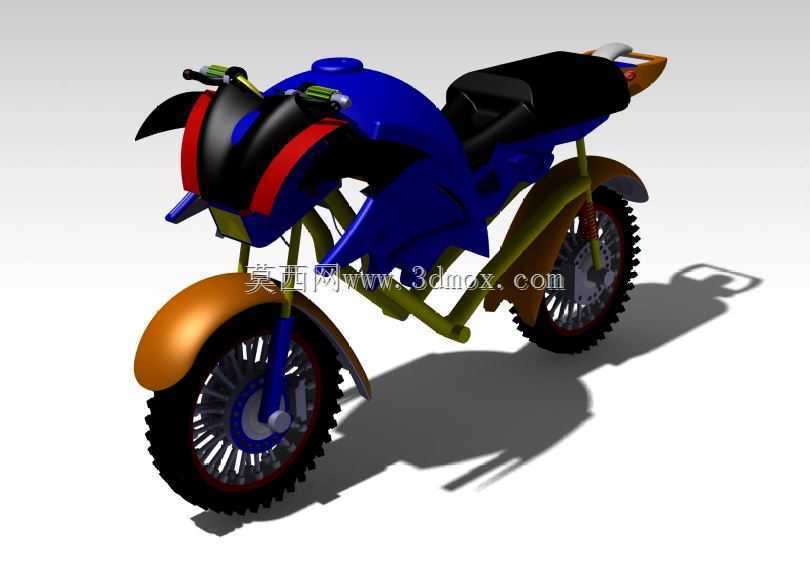

创意概念越野摩托车外观结构设计

　　本次设计的两轮机动车型，定位偏向非铺装路面的休闲骑行场景，兼顾日常短途通勤的使用需求，整体结构围绕轻量化与通过性两个核心指标展开设计。从结构布局来看，整车采用跨骑式车架布局，前后轮均配置大颗粒深花纹越野轮胎，胎块高度达到18mm，能够在泥泞、砂石路面提供足够的抓地力，轮辋采用辐条式结构设计，相比一体式铸铝轮辋拥有更好的抗冲击形变能力，在遭遇路面凸起冲击时可通过辐条的微量形变吸收部分冲击力，避免轮辋直接开裂失效。前悬挂采用长行程正置前叉结构，行程预留180mm，能够应对落差300mm以内的路面颠簸，前挡泥板采用高位安装设计，与轮胎上沿的间隙预留60mm，避免泥泞路况下泥块堵塞挡泥板与轮胎之间的间隙导致转向卡滞。

　　车身覆盖件采用分块式设计，前部导流罩做了内收的切角处理，既能够降低正面骑行时的风阻，也避免越野过程中树枝、石块剐蹭导致覆盖件整体脱落，油箱位置采用隆起的造型设计，与骑行时腿部夹持的弧度匹配，能够让骑手在颠簸路面更好地固定身体姿态，座垫采用高密度发泡填充，表面做防滑纹理处理，座高设定为860mm，适配身高165cm-185cm的骑手使用，尾部采用短尾设计，后挡泥板集成在尾部覆盖件上，减少越野时尾部被障碍物勾挂的概率。动力区域的外覆盖件做了镂空散热槽设计，能够在低速越野行驶时引导气流经过动力单元表面，带走持续运转产生的热量，避免长时间低档位高转速运行出现热衰减。转向手把采用高位变径把设计，手把安装位置比常规街车高出120mm，

　　骑手站立骑行时无需大幅弯腰，能够更好地操控车辆重心，手把上预留了控制按键的安装位，开关按键的布局符合常规两轮机动车的操作逻辑，拇指可直接触及灯光、熄火、启动按键，无需大幅度移动手部。整车轴距设定为1380mm，最小离地间隙达到210mm，能够顺利通过高度180mm以内的垂直障碍物，接近角32度、离去角28度，在爬坡、下陡坡时不会出现底盘剐蹭地面的情况。车架主体采用钢管编织结构，主受力管采用直径38mm的无缝钢管，辅助支撑管采用直径22mm的无缝钢管，焊接位置做了圆弧过渡处理，避免应力集中导致车架断裂，后摇臂采用方管焊接结构，与后减震连接的位置做了加强筋设计，承受后轮冲击时可将力均匀分散到车架主体上。

　　整车的管线布局全部沿着车架主梁内侧走线，外侧通过覆盖件遮挡，既避免越野过程中管线被飞石、树枝剐蹭破损，也让整车外观更加整洁。脚踏位置采用防滑锯齿结构，脚踏表面的锯齿高度5mm，即使鞋底沾有泥水也能提供足够的摩擦力，避免骑行时脚从脚踏上滑脱，脚踏采用可折叠设计，车辆倾倒时脚踏可向上折叠，避免脚踏直接撞击地面出现断裂。从建模细节来看，所有覆盖件的安装卡扣位置都预留了3mm的安装间隙，避免生产装配时出现公差导致覆盖件无法安装，所有棱角位置都做了R2以上的圆角处理，既避免加工时出现应力开裂，也防止骑行过程中尖锐棱角划伤骑手。该设计可作为个性化越野摩托车的外观验证模型使用，也可用于交通工具设计课程的结构展示，建模过程中所有部件的装配关系都按照实际量产车的装配逻辑搭建，可直接用于结构干涉检查、外观渲染展示等场景，后续优化可针对车架重量做进一步的拓扑优化，在保证结构强度的前提下降低整车整备质量，提升动力响应表现。
