履带式液压挖掘机械整机三维装配结构

　　履带式挖掘设备是土方施工作业场景里的核心作业装备，在市政管线开挖、矿山剥离作业、建筑基坑开挖、农田水利修整、灾后废墟清理等场景中承担核心作业功能，可适配破碎锤、抓斗、液压剪等多种属具，完成破碎、抓取、平整、起重等多元化作业任务，是工程施工领域通用性极强的作业设备。

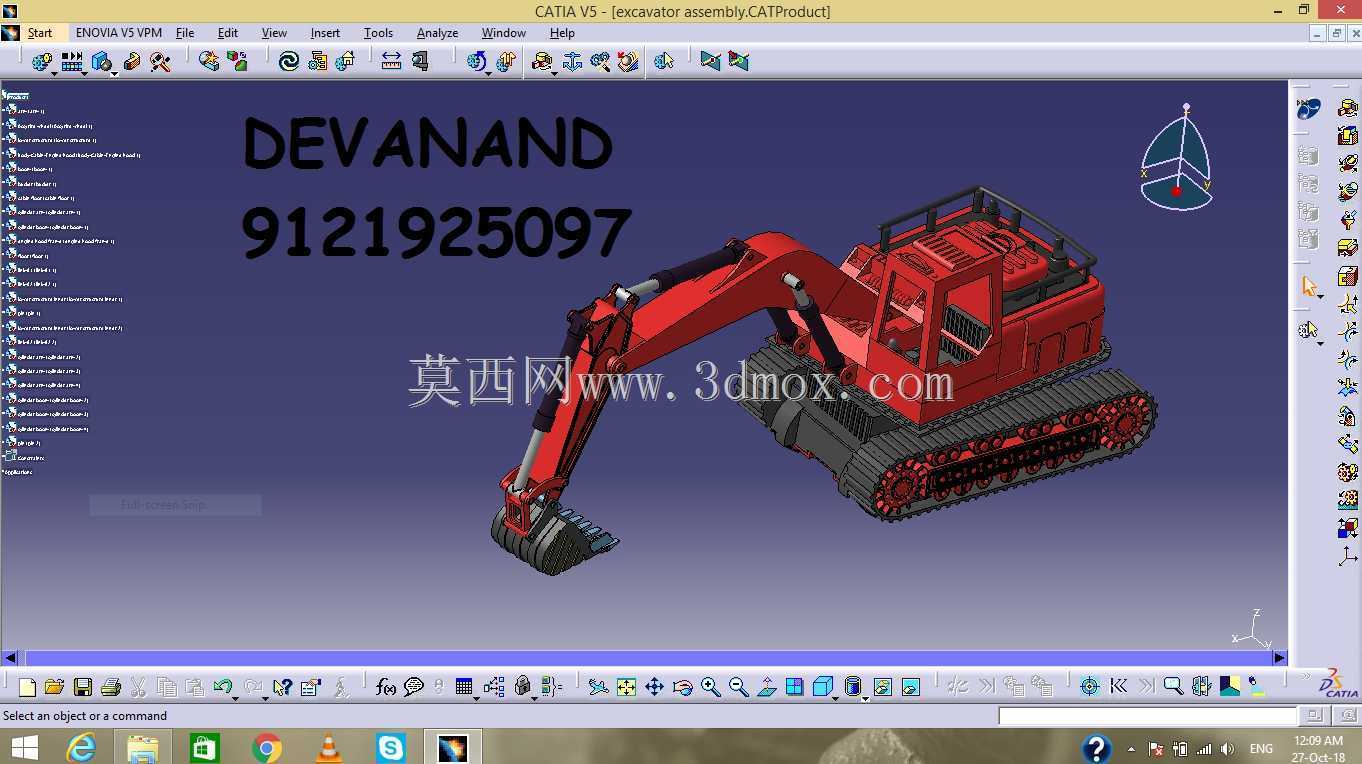

　　该三维装配结构完整还原了履带式挖掘机的整机布局，覆盖上部回转平台、下部行走底盘、前端工作装置三大核心总成的装配关系。下部行走机构采用钢制履带板搭配驱动轮、导向轮、支重轮、托链轮的四轮一带结构，履带张紧装置内置在导向轮侧安装位，可通过注油调整张紧度，适配泥泞、碎石、陡坡等复杂非硬化路面的行走需求，底盘宽度设计兼顾作业稳定性与狭窄场地通行能力，整机接地比压控制在常规软基路面可通行的区间内，避免作业时出现沉陷风险。上部回转平台集成了动力舱、驾驶室、配重、液压阀组、燃油箱、液压油箱等核心部件的安装位，回转支承连接上下部结构，可实现360度全回转作业，尾部配重的重量与重心位置经过匹配设计，抵消前端工作装置满载举升时的前倾力矩，保证整机在最大挖掘半径作业时的稳定性，驾驶室布置在平台左侧靠前位置，视野覆盖前端作业区与右侧行走区域，减少作业视野盲区。

　　前端工作装置采用动臂、斗杆、铲斗的三铰点连杆结构，配合三组液压油缸完成举升、收斗、挖掘的复合动作，各铰点位置的设计匹配了常用作业工况下的挖掘力与作业范围参数，动臂采用弯板箱型结构，兼顾结构强度与下方作业空间，斗杆与铲斗的连杆机构设计保证了铲斗在整个挖掘行程中具备合理的切削角度，降低作业时的切削阻力。液压管路的布置沿着动臂、斗杆的内侧走线，通过管夹固定在结构件上，避免作业过程中管路与物料、结构件发生剐蹭磨损，油缸铰接点处预留了润滑脂注油通道的安装位置，符合日常维护保养的操作需求。

　　建模过程中严格遵循实际设备的装配逻辑，所有部件的安装边界都预留了合理的装配间隙，比如回转支承与上下车架的连接螺栓孔位完全对齐，液压油缸的铰接销轴与轴套的配合间隙符合工程机械的常规设计公差，履带板之间的铰接间隙满足行走转弯时的转动需求，上部平台的各部件安装位都预留了检修操作空间，比如动力舱周边预留了滤芯更换、管路检修的操作余量，不会出现部件干涉无法拆装的问题。整机的外形尺寸匹配中型履带挖掘机的常规参数，运输状态下的整机长度、宽度、高度符合公路运输的超限要求，无需拆解即可通过平板运输车完成转场，作业状态下的最大挖掘高度、最大挖掘深度、最大卸料高度参数覆盖常规土方作业的需求范围，可满足10米级作业半径内的施工要求。

　　从结构设计的角度来看，该装配模型完整呈现了各部件的连接关系，可用于结构受力分析的前置建模基础，也可作为作业动作仿真、装配工艺培训的三维载体，建模时对结构件的焊缝位置、螺栓连接点都做了对应还原，没有忽略实际生产中的连接细节，比如动臂与斗杆的铰接点处的加强筋布置、铲斗斗齿的安装固定结构、履带板的防滑筋结构都做了准确还原，能够直观反映真实设备的结构特征，为后续的结构优化、属具适配、虚拟仿真提供准确的三维基础。
