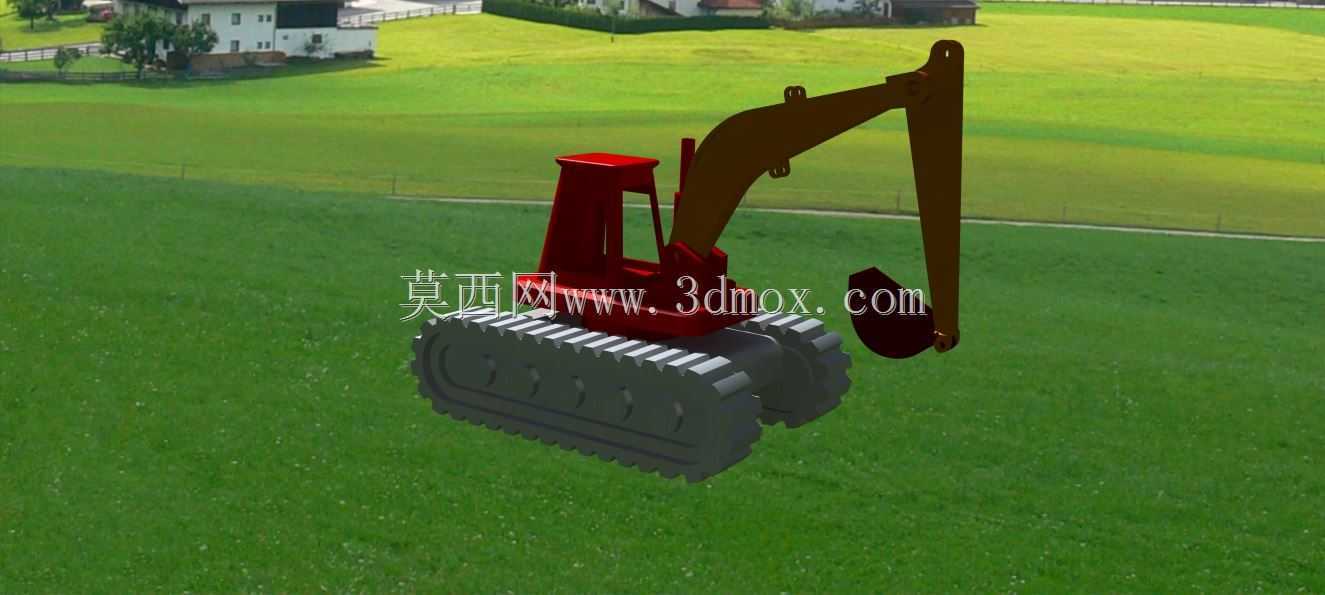

履带式小型挖掘作业机械三维结构

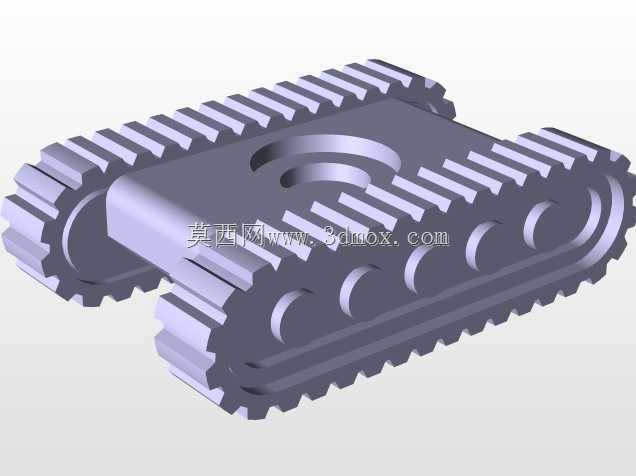

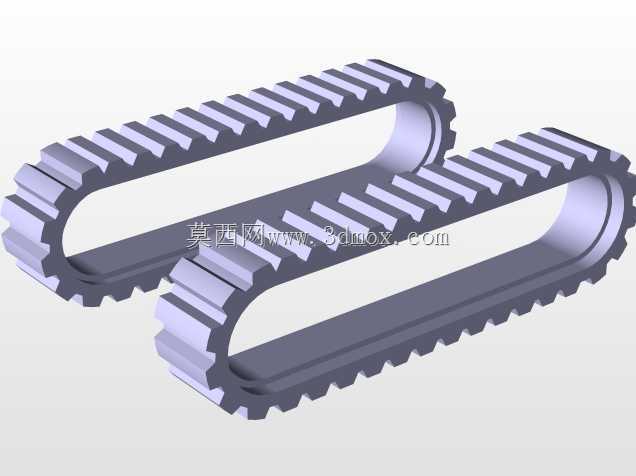

　　这款小型履带挖掘设备的三维结构，首先从作业场景适配性出发做了针对性的结构排布，针对狭小场地土方整理、庭院施工、农田沟渠开挖这类大型设备无法进入的作业环境，整体轮廓做了紧凑化处理，整机回转半径控制在极小范围内，作业时无需预留过大的回转避让空间，能在围墙边、巷道内完成全幅度的挖掘动作，不会出现尾部碰撞周边障碍物的问题。行走部分采用橡胶履带结构，区别于钢制履带，橡胶材质对硬化路面、草坪铺装层的破坏程度极低，转场时不需要额外铺设垫板，在城镇小区绿化施工、农地作业时不会压坏路面与作物根系，履带的接地比压经过参数匹配，在松软泥泞的田块、沙土地面作业时不会出现沉陷打滑的问题，履带的驱动轮、导向轮与支重轮的排布做了重心优化，

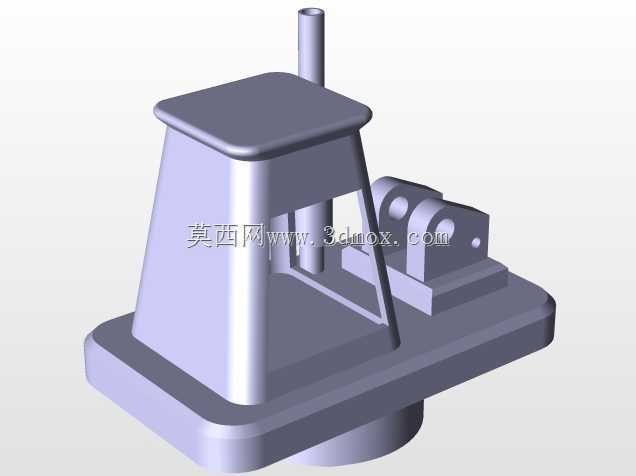

　　整机重心落在履带接地长度的黄金分割点位置，哪怕在15度以内的坡地作业，也能保持足够的抗倾覆稳定性，挖掘臂伸出到最大作业半径时，整机不会出现翘头失稳的情况。工作装置部分采用了弯臂式结构设计，相比直臂结构，弯臂的挖掘轨迹更灵活，能完成垂直下挖、水平刮平、边坡修整等多种动作，铲斗与斗杆的铰接点位置经过运动学仿真验证，在最大挖掘深度位置时，斗杆油缸的推力输出效率保持在85%以上，不会出现力臂过短导致的挖掘无力问题，动臂根部的铰接座做了加强筋结构处理，承受偏载挖掘时的应力集中系数控制在材料许用应力范围内，长时间挖掘硬土、碎石层也不会出现铰接座开裂的问题。上部转台的布局把动力单元、液压阀组、操作位的重心做了集中化布置，

　　转台回转支承的选型匹配了整机作业时的最大倾覆力矩，回转动作启停时的惯性冲击通过结构配重平衡，不会出现回转抖动的问题，操作位的视野覆盖了整个铲斗作业范围，操作人员坐在操作位上无需侧身就能观察到铲斗的切削角度、履带周边的障碍物，作业时的盲区控制在极小范围内。从安装边界来看，整机的最大宽度控制在1.2米以内，能直接通过常规的民用院门、乡村狭窄道路，不需要额外拆解部件就能完成转场运输，动臂举升到最高位置时的整机高度控制在2.2米以内，能在2.5米限高的室内厂房、地下车库完成作业，适配室内拆除、土方回填的作业需求。液压管路的排布沿着动臂、斗杆的结构内侧走线，管路外侧预留了足够的磨损间隙，作业时管路不会与石块、构筑物发生剐蹭，

　　管路接头的位置做了下沉式设计，避免落石砸坏接头导致液压油泄漏。铲斗的切削刃采用了可更换的斗齿结构，斗齿磨损后不需要整体更换铲斗，只需要拆卸销钉就能完成斗齿更换，日常维护的便捷性大幅提升，斗齿的切入角度经过优化，挖掘黏土、沙砾时不会出现粘斗、积料的问题，铲斗的卸料角度设计为45度，举升到卸料高度时，斗内物料能完全卸净，不会残留余料影响作业效率。履带张紧机构采用了黄油缸张紧结构，日常调整履带张紧度时只需要打入黄油就能完成张紧，不需要拆解履带板，维护操作简单，在不同硬度的地面作业时，可以快速调整张紧度适配地面工况，比如在碎石地面作业时适当放松履带，减少履带板的磨损，在硬路面行走时适当张紧履带，避免履带脱轨。
