L型直角带衬套安装连接固定支座

　　这款L型直角结构的安装固定支座，是工业设备机架拼接、工装夹具搭建、输送线侧装附件场景里十分常用的连接构件，日常在自动化产线的型材框架加固、设备防护门的铰接点位、小型气动元件的安装基面场景中都能见到它的应用。从结构设计逻辑来看，支座采用两个互相垂直的安装基面做主体承载结构，其中垂直立面预留了四个呈矩形阵列分布的沉头安装孔，可直接通过内六角螺栓将支座整体固定在设备立面、型材侧壁或者预制安装板上，沉孔设计能够保证螺栓安装后端面不突出，避免后续装配其他部件时出现干涉问题；水平伸出的支臂端集成了带衬套的铰接孔位，孔内预装的耐磨衬套能够降低铰接销轴转动时的基体磨损，延长支座整体使用寿命，同时衬套的存在也能补偿销轴与安装孔之间的配合间隙，

　　减少铰接部位的晃动量。在安装边界的考量上，设计阶段就对支座的安装空间做了适配优化，垂直安装面的孔位间距符合常规工业铝型材的槽距标准，不需要额外做打孔改制就能直接适配40系列、50系列通用工业铝型材的安装需求，铰接孔的中心高度也匹配常规小型连杆、摆臂、气动推杆的铰接点位高度，选型时不需要额外做转接件设计就能直接完成装配。从受力特性来看，支座的转角位置做了加厚的圆弧过渡处理，避免直角位置出现应力集中问题，在承受径向铰接载荷时，力能够顺着垂直安装面均匀传递到固定基体上，不会出现转角处应力过载断裂的问题，日常应用中可以承受数百牛的径向铰接载荷，满足大部分轻型工业设备的铰接支撑需求。实际应用中，这类支座常被用来做防护门的铰链基座、

　　小型气缸的尾部铰接座、传感器安装支架的转接固定座、料道侧挡的支撑基座，相比采用角码加焊接支架的固定方式，这种一体化加工的支座安装精度更高，装配后不需要额外做位置校正，互换性更强，同型号支座可以直接替换不需要二次配做。设计过程中对支座的各个安装面都做了平面度要求，安装贴合面的平面度控制在0.1mm以内，保证螺栓锁紧后支座不会出现倾斜，铰接孔的轴线与垂直安装面的平行度公差控制在0.05mm以内，避免铰接部件转动时出现卡滞、偏磨的问题。支座的整体外形没有多余的突出结构，所有边角都做了小倒角处理，既避免安装过程中锐边划伤操作人员，也不会在设备运行过程中剐蹭周边的管线、线缆。在做三维建模时，对衬套与基体的配合、安装孔的沉头深度、

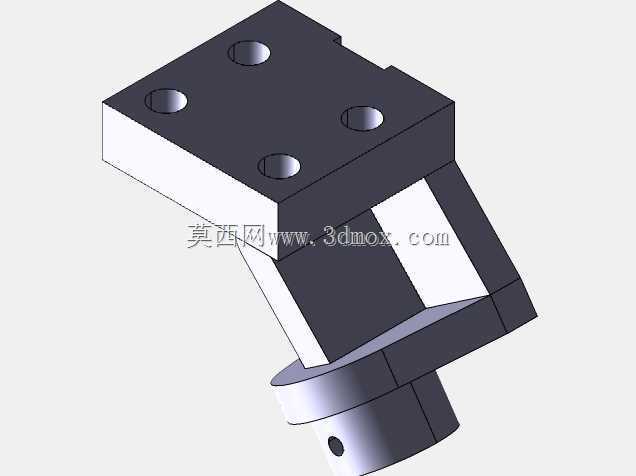

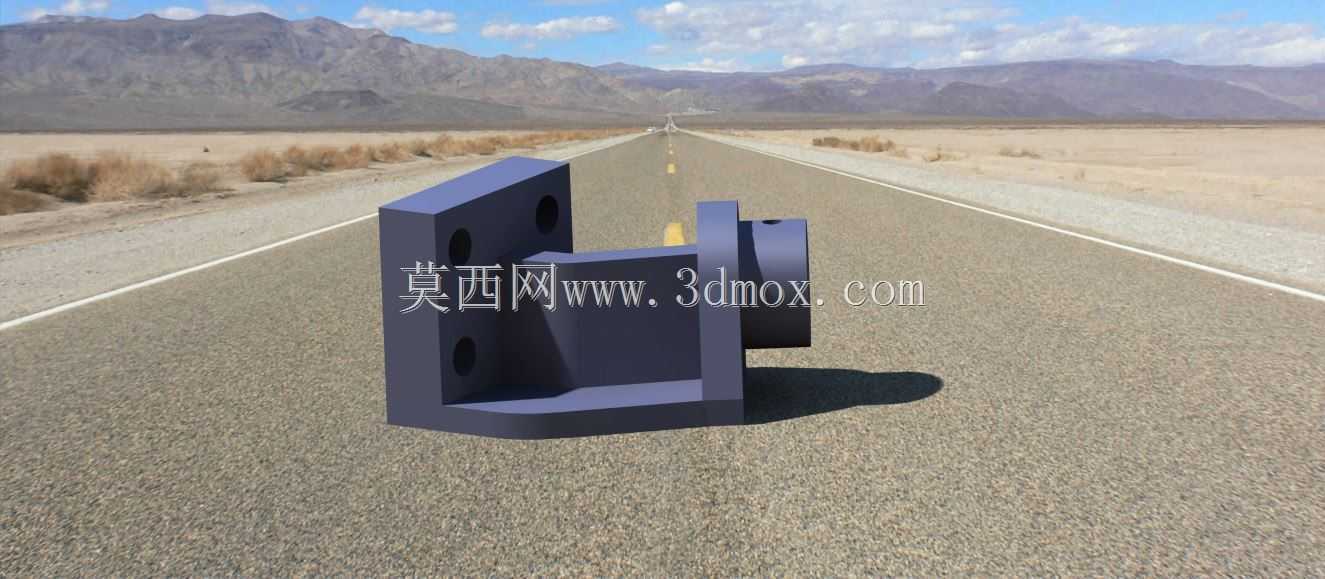

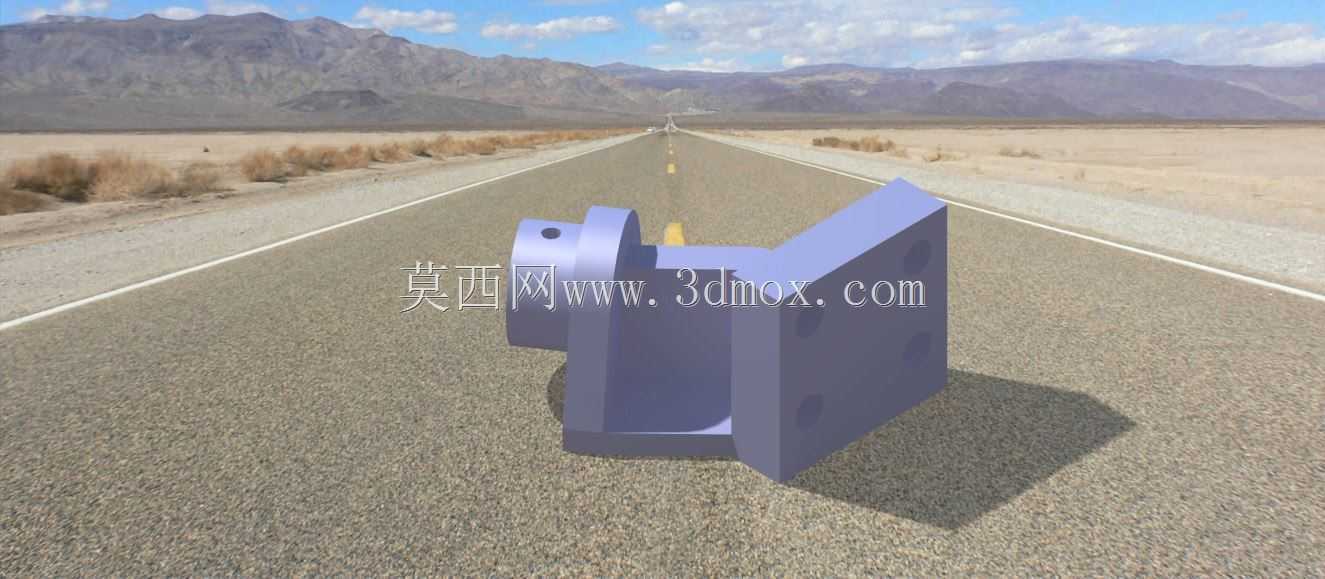

　　转角过渡的圆角尺寸都做了1:1的还原，结构工程师在做整机装配设计时，可以直接将该模型导入装配体中做干涉检查、安装点位匹配，不需要重新测绘建模，能够有效缩短设备设计阶段的建模周期，同时模型中预留的安装孔位、配合尺寸都和实际加工成品一致，后续出工程图时也可以直接提取相关尺寸做安装图纸的标注。
