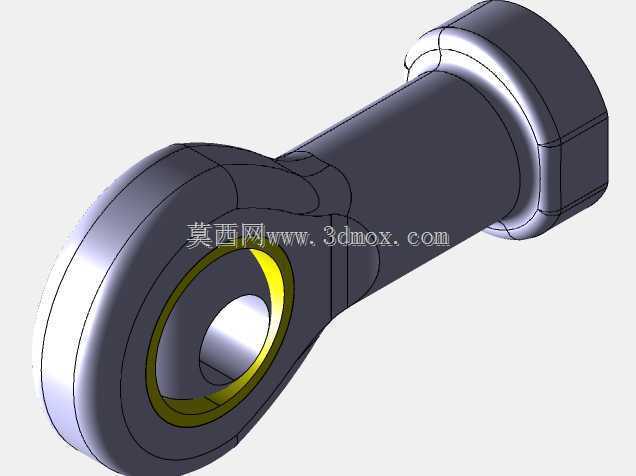

杆端关节轴承PilloBallD6结构设计

　　在自动化生产线的连杆传动机构、工程机械的操纵连杆、液压油缸的端部铰接点位，这类带内圈的杆端关节轴承是解决多自由度铰接传动的核心零件，区别于普通深沟球轴承仅能承受径向载荷的特性，该类零件可同时承受径向载荷与双向轴向载荷，适配存在一定角度偏摆的传动场景，补偿安装过程中产生的同轴度误差，避免连杆机构在往复运动过程中出现卡滞、别劲的问题。

　　从结构设计逻辑来看，该零件采用杆端一体式锻造成型的主体结构，杆部为外螺纹设计，可直接拧入对应连杆的内螺纹孔中，通过螺纹旋合长度调整安装间距，无需额外设计转接法兰，大幅缩减铰接点位的安装空间占用。头部的轴承外圈与杆部为一体化结构，避免了分体式压装结构存在的外圈松动、脱出风险，内圈与外圈之间采用自润滑衬垫镶嵌设计，衬垫贴合在内圈外球面与外圈内球面之间，无需定期加注润滑脂，可在无额外润滑的工况下长期稳定运行，适配维护不便的户外设备、封闭腔体内的传动点位。

　　从安装边界尺寸来看，该型号杆端轴承的杆部螺纹为标准公制细牙螺纹，螺纹有效旋合长度满足行业通用安装规范，可直接适配同规格的标准连杆、油缸杆端连接孔；头部外圈的最大外径、内圈内孔直径均符合关节轴承的通用尺寸系列，内孔可直接穿过对应直径的铰接销轴，销轴与内孔采用间隙配合，配合公差控制在合理区间，既保证铰接转动的灵活性，又避免间隙过大导致的传动冲击。内圈宽度略大于外圈宽度，保证在最大允许偏摆角度下，内圈与外圈的球面接触面积不低于设计阈值，避免局部应力集中导致的衬垫异常磨损。

　　在实际选型应用过程中，需要重点关注该零件的额定动载荷、额定静载荷参数，匹配对应传动机构的最大工作载荷，预留足够的安全系数，避免过载导致的杆部断裂、内圈碎裂问题。安装时需注意杆部螺纹的旋入深度，确保螺纹啮合长度不低于螺纹公称直径的1.5倍，同时在螺纹部位涂抹防松胶或加装锁紧螺母，避免往复运动过程中螺纹松动导致的传动间隙变大。铰接销轴需要加装轴向限位挡圈，避免销轴在运动过程中从内孔脱出，销轴表面硬度需达到对应设计要求，减少与内圈接触部位的磨损量，延长整体铰接结构的使用寿命。

　　该类杆端关节轴承的应用场景覆盖极广，从包装机械的连杆开合机构、纺织机械的导杆传动结构，到工程机械的操纵杆铰接、农业机械的悬挂机构连接，都能看到这类零件的身影。设计过程中，球面接触部位的轮廓度公差是核心控制指标，内外圈的球面轮廓度偏差需控制在极小范围内，保证球面配合的贴合度，避免局部接触应力过大。自润滑衬垫的镶嵌深度也需要严格控制，过深会导致衬垫易脱落，过浅则会降低润滑层的有效磨损寿命，同时衬垫材料需要具备良好的耐磨性与抗挤压性能，适配不同工况下的载荷冲击。

　　不同于普通刚性铰接件只能传递单一方向的力，这类关节轴承允许连接杆件在一定角度范围内自由偏摆，可补偿机架加工、安装过程中产生的位置误差，降低整个传动机构的加工精度要求，减少生产制造成本。在往复摆动的传动场景中，该零件的球面接触结构可将滑动摩擦转化为球面之间的低摩擦转动，相比传统的销轴铰接结构，摩擦阻力降低60%以上，同时大幅减少铰接部位的磨损量，降低设备运行过程中的异响与维护频率。针对存在轻微振动的工况，自润滑衬垫还可起到一定的缓冲减振作用，减少振动向相邻结构件的传递，提升整个设备运行的平稳性。
