铰接式安装固定连接支座结构设计

　　这类带双铰接耳的板式连接支座，在工业设备的连杆传动、限位支撑场景中应用十分广泛，小到自动化产线的摆臂限位机构，大到输配电设备的操作连杆支撑、通用机械的活动构件连接，都能见到这类结构的身影。不同于一体式焊接固定支座，这种铰接式结构的核心作用，是为相连的活动构件提供单自由度的转动支撑，同时通过本体的板式安装面实现与设备基体的刚性固定，避免活动构件运行时出现径向窜动。

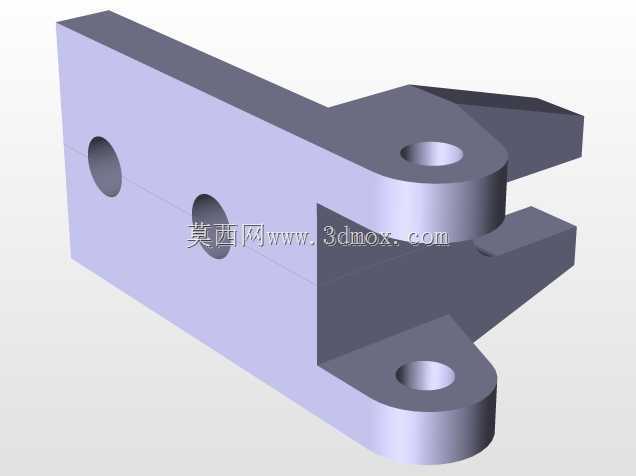

　　从结构功能来看，支座本体的竖直安装板上设置了两个同轴光孔，这两个孔位用于穿设螺栓完成与设备基体的锁紧固定，孔位的间距经过匹配计算，能够保证安装后支座不会受侧向载荷出现偏转，两个孔的孔径公差按照中等精度装配要求设计，既可以保证螺栓顺利穿入，又能控制安装后的位置偏差在允许范围内。安装板的厚度根据常见的铰接载荷工况做了匹配，常规工况下不会出现安装面受压变形的问题。

　　支座延伸出的上下两个铰接耳板是核心功能部位，两个耳板同轴设置了销孔，用于穿设铰接销轴与外部活动构件连接，上下耳板的间距刚好匹配常规连杆接头的厚度，装配后可以限制活动构件的轴向窜动，不需要额外加装轴向定位挡圈就能实现稳定连接。耳板与竖直安装板之间做了圆弧过渡处理，避免应力集中导致的耳板根部断裂，这也是这类承力铰接件设计时必须注意的细节——直角过渡的根部在反复交变载荷下很容易萌生疲劳裂纹，圆弧过渡可以大幅分散应力，提升构件的疲劳寿命。

　　设计这类支座的时候，首先要明确的是安装边界条件：竖直安装面的平面度需要满足装配要求，不能出现明显的翘曲，否则锁紧螺栓后会导致支座整体倾斜，进而让铰接销孔的轴线出现偏斜，最终造成活动构件转动卡滞、销轴偏磨的问题。铰接销孔的同轴度是核心尺寸公差要求，上下两个耳板的销孔如果同轴度超差，穿入销轴后会出现别劲的情况，轻则增大转动阻力，重则会在运行过程中磨伤销轴和孔壁，缩短构件的使用寿命。销孔的内径尺寸需要和选定的铰接销轴做间隙配合，间隙量控制在合理范围，既要保证转动灵活，又不能因为间隙过大出现晃动冲击。

　　从实际使用场景出发，这类支座通常会承受铰接点传递的径向载荷和部分倾覆力矩，所以在结构设计时，耳板的厚度、安装板与耳板的连接强度都做了针对性的强化，不需要额外增加加强筋就能满足常规工况的承载需求，整体结构紧凑，占用的安装空间小，适合在设备内部空间局促的位置布置。安装时只需要在设备基体对应的位置加工两个匹配的螺纹孔或者穿螺栓的光孔，就可以完成支座的固定，装配流程简单，后期维护更换也十分方便，只需要打出铰接销轴就可以拆下相连的活动构件，不需要整体拆卸支座本体。

　　在细节处理上，支座的所有棱边都做了倒角处理，避免装配过程中锐边划伤操作人员，也能去除机加工产生的毛刺，防止毛刺脱落进入铰接配合面造成磨损。铰接耳板的端部做了斜切处理，一方面可以减少不必要的材料占用，降低零件自重，另一方面也能为相连活动构件的摆动留出足够的空间，避免构件摆动到极限位置时与耳板发生干涉。这类结构的建模过程中，需要重点关注各个孔位的位置度、配合面的形位公差设置，在三维建模阶段就要提前模拟活动构件的摆动范围，验证是否存在运动干涉，确保装配后机构可以顺畅运行。
