电动卡丁车储能电池结构三维数模

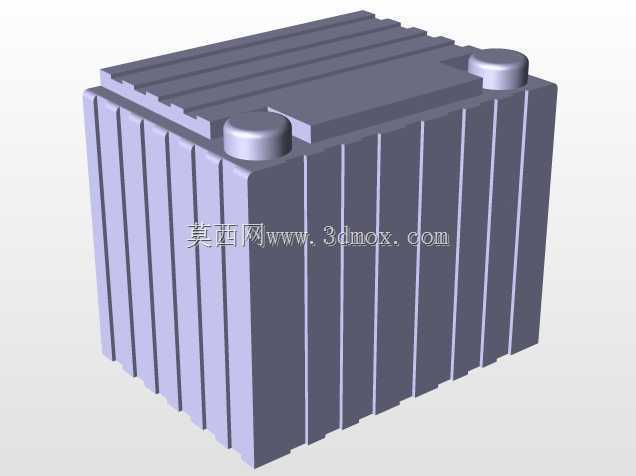

　　在小型电动场地车、休闲娱乐卡丁车的动力系统搭建环节，储能单元的结构适配性直接决定整车布线效率、配重平衡与后期维护便捷度，这套三维数模还原的是电动卡丁车专用铅酸类储能电池的完整外部结构，可直接用于整车总装阶段的布局校核、安装位设计与周边部件干涉检查。从实际落地场景看，这类电池主要适配48V低压电动卡丁车，多用于室内外游乐场地、青少年卡丁车培训赛道的运营车辆，相比锂电方案，该类结构的电池抗颠簸性能更强，对场地内频繁起步、急刹、连续过弯的工况适配性更好，日常维护仅需定期检查接线端子松紧，无需复杂的电池管理系统配套，大幅降低场地运营方的设备维护成本。数模构建时完全遵循实体零件的装配边界，外壳侧面的竖向加强筋并非装饰结构，

　　实际生产中这些筋条一方面提升壳体注塑后的抗形变能力，避免车辆长期颠簸导致壳体开裂漏液，另一方面筋条之间形成的自然通风槽，可在电池大电流放电时引导空气流动带走表面热量，避免夏季连续运营时电池温度过高触发保护。顶部两个凸起的圆柱形端子结构，严格按照常用接线端子的安装尺寸设计，建模时预留了接线鼻的安装空间与螺母沉位，总装设计时无需额外调整端子周边的走线空间，可直接匹配通用的电动车电池连接线束，减少定制线束的额外成本。壳体顶部的阶梯式凸台结构，对应实体电池的密封盖与注液口位置，建模时保留了凸台与壳体主体的高度差，在做整车电池舱设计时，可直接依据该凸台高度预留上盖开启空间，方便后期维护时检查电解液液位，无需额外拆解电池舱周边的覆盖件。

　　从安装边界来看，数模还原的电池整体为规整立方体结构，底部为完全平面，可直接适配卡丁车车架上的平板式安装托架，建模时标注的壳体长宽尺寸完全匹配行业通用的卡丁车电池舱安装位，替换同规格旧电池时无需修改托架结构，侧面的竖向筋条最外侧与壳体主体的尺寸差控制在3mm以内，不会额外占用电池舱的横向空间，方便设计时在电池两侧预留固定绑带的穿行空间。在做车架结构校核时，可直接将该数模导入总装文件，检查电池与周边控制器、线束固定座、脚踏机构的间隙是否满足安全要求，尤其是端子位置与周边金属部件的安全距离，数模中端子的凸起高度完全还原实体尺寸，可直接用于高压安全间隙的校核，避免后期装车时出现端子与金属车架距离过近导致的漏电风险。

　　建模过程中对壳体的所有圆角、拔模角度都做了还原，壳体侧边的过渡圆角完全匹配注塑件的生产工艺要求，若需要基于该数模做电池舱的缓冲泡棉设计，可直接提取壳体外表面做偏移，无需重新测量曲面数据，泡棉厚度可根据场地的颠簸程度调整，数模的曲面精度完全满足缓冲结构的设计要求。对于卡丁车改装场景，该数模也可作为配重计算的参考依据，模型的体积参数与实体电池密度匹配后可直接得出准确重量，方便设计时调整电池安装位置来优化整车前后配重比，提升车辆过弯时的操控稳定性，避免因电池位置过于靠前或靠后导致转向过度或转向不足的问题。在做线束走向设计时，顶部端子的位置可作为线束长度计算的基准点，数模中端子的中心距完全符合实体零件的尺寸，可直接用于计算主线束的下料长度，减少后期装车时线束过长导致的凌乱或过短导致的接线拉力问题。
