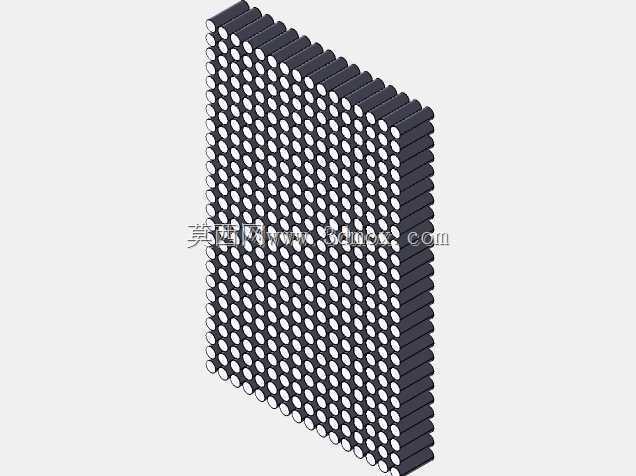

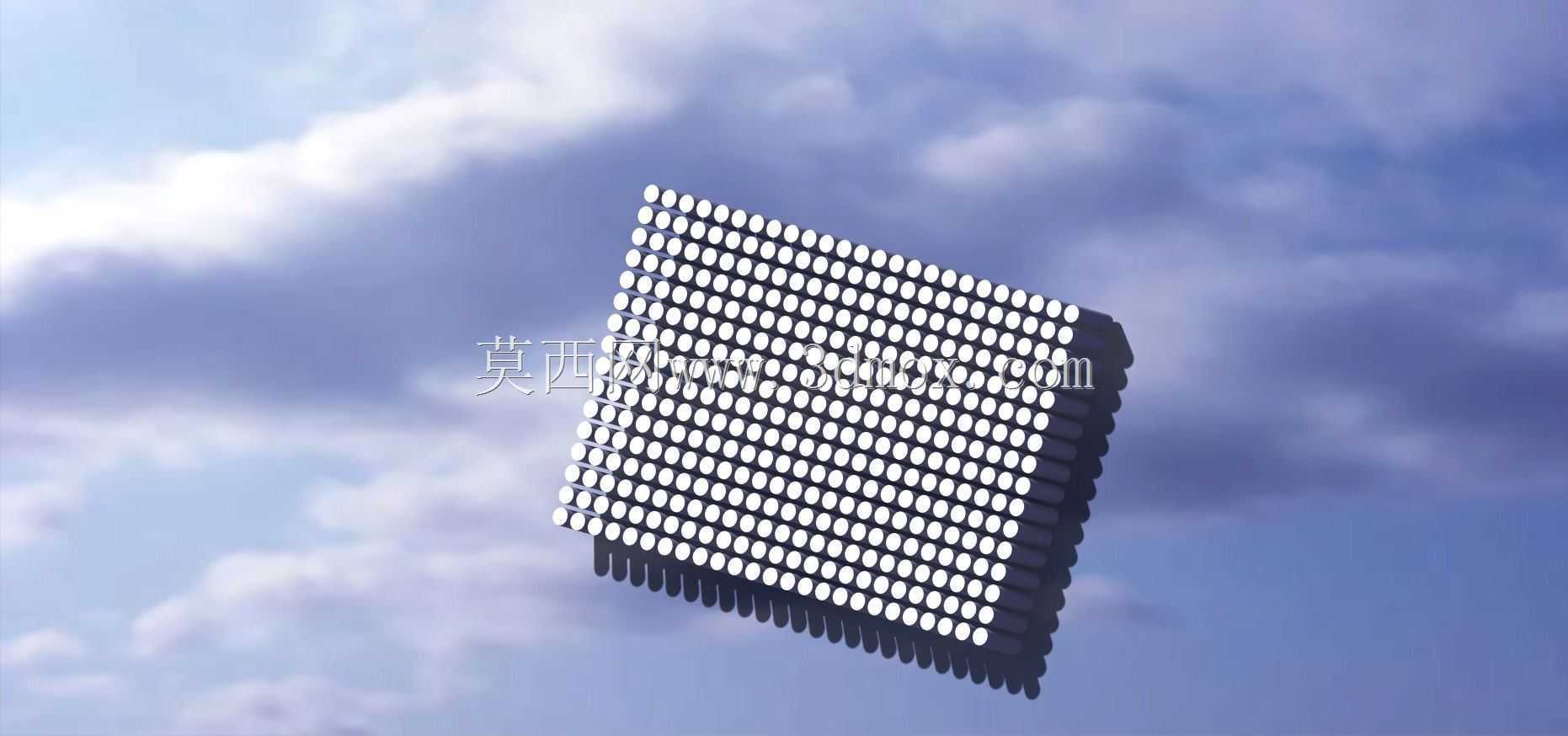

16x25间距5mm单元网格电池座结构

　　在储能模组、小型动力电池组的结构设计环节，单元网格的排布合理性直接决定整组电池的装配精度、散热效率与结构稳定性，本次设计的16列25行排布单元网格结构，核心是为圆柱电芯提供精准的定位支撑，解决批量电芯装配过程中的错位、窜动问题。从实际应用场景来看，这类网格结构多用于便携储能电源、小型后备电源组、低速代步车动力模组的电芯固定环节，区别于传统的胶粘固定、卡扣单颗固定方式，一体化网格结构可以一次性完成数百颗电芯的定位，大幅提升装配环节的对位效率，减少人工逐颗摆放的误差累积。

　　设计之初首先明确的是安装边界约束，搭配的大尺寸电池座需要适配常规18650、21700类圆柱电芯的径向尺寸，因此将网格单元的中心间距设定为5mm，这个数值是经过多轮装配验证得出的：间距过小会导致电芯之间的绝缘间隙不足，容易在充放电过程中出现热量聚集无法散出的问题，同时相邻电芯的外壁容易出现摩擦破损绝缘层的风险；间距过大则会造成整体模组的体积冗余，降低单位体积内的能量密度，不符合便携储能类产品紧凑化的设计趋势。16列25行的排布总计21700个单元，这个排布数量是匹配对应电池座的内腔尺寸确定的，横向16个单元的总宽度刚好适配电池座两侧安装边的内侧距离，纵向25个单元的总长度贴合电池座底部支撑筋的布置范围，不会出现网格边缘悬空、受力不均的情况。

　　从结构功能特性来看，每个网格单元的内壁都做了微小的导向倒角，电芯装配时可以顺着倒角滑入定位位置，不需要刻意对准孔位，降低自动化装配线的视觉对位精度要求，提升产线装配节拍。网格的壁厚经过受力校核，在满足电芯侧向支撑力要求的前提下尽可能做薄，留出更多的间隙作为散热风道，当模组处于充放电工作状态时，电芯产生的热量可以顺着网格之间的纵向间隙向上流通，配合模组顶部的散热风扇形成顺畅的散热路径，避免局部热点的产生。网格底部和电池座的支撑面做了定位卡扣配合，网格整体放入电池座后，卡扣会自动卡入电池座对应的卡槽内，不需要额外打胶或者螺丝固定，减少装配工序的同时，也方便后期电芯故障时的拆解维护，不需要破坏整体结构就能单颗更换失效电芯。

　　设计过程中还考虑了公差累积的问题，每个网格单元的中心距公差控制在±0.05mm以内，整体网格的平面度控制在0.1mm范围内，避免因为网格变形导致部分电芯无法顺利装入，或者装入后出现倾斜、接触不良的问题。网格的边缘做了圆角过渡处理，没有尖锐的棱角，避免装配过程中划伤操作人员的手部，也防止划破电芯外层的绝缘热缩膜。搭配的宽大电池座在底部设置了多道纵横交错的加强筋，既提升了电池座整体的结构强度，在受到外部冲击、振动时不会出现开裂变形，同时加强筋之间的空腔也可以作为底部的散热通道，和网格之间的纵向风道形成立体散热回路，提升整组电池的温度一致性。

　　在实际选型使用时，需要注意该网格结构的安装定位尺寸要和对应电池座的内腔尺寸做匹配校验，确认网格的总长度、总宽度、总高度都在电池座的容纳范围内，同时要核对电芯的外径和网格单元的内径配合间隙，保证电芯装入后既不会出现过松窜动，也不会因为过紧导致装配困难。这类网格结构除了用于圆柱电芯的固定，也可以根据实际使用需求调整单元尺寸和间距，用于小型电子元器件的阵列排布固定、传感器组的定位安装等场景，只要对应调整单元的内孔尺寸和排布数量，就能适配不同的阵列类零件定位需求。
