蓄电池组镍质焊接连接端子结构

　　在储能电池组、动力电池PACK的生产装配环节，单体电芯之间的电连接可靠性直接决定整组电池的循环寿命、充放电效率与运行安全性，这款镍质焊接端子正是为解决多串并电池组的电芯极耳连接需求开发的结构件。不同于常规螺栓锁紧式端子易出现松动、接触电阻偏大的问题，该端子采用纯镍基材加工，适配主流的电阻点焊、激光焊接工艺，能够直接与电芯的镍极耳、铝极耳（配合转镍工艺）形成冶金结合，在大电流充放电工况下可有效降低连接部位的温升，避免长期使用后出现接触不良、局部过热引发的安全隐患。

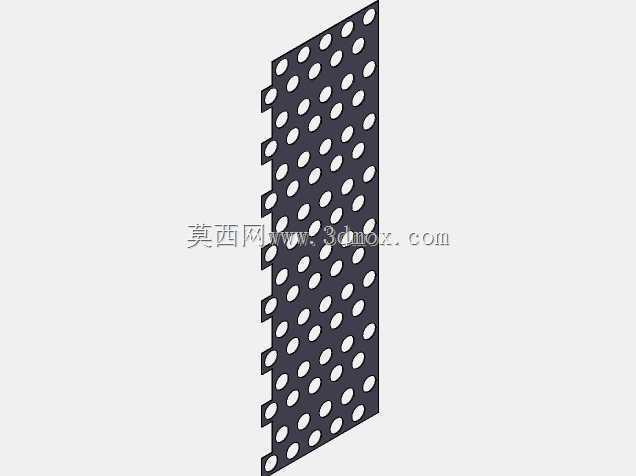

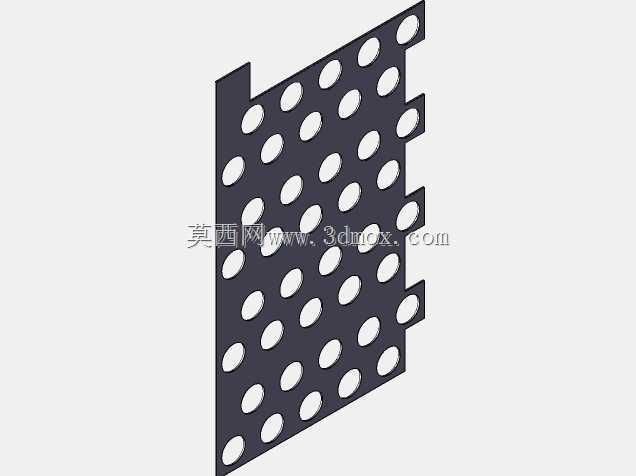

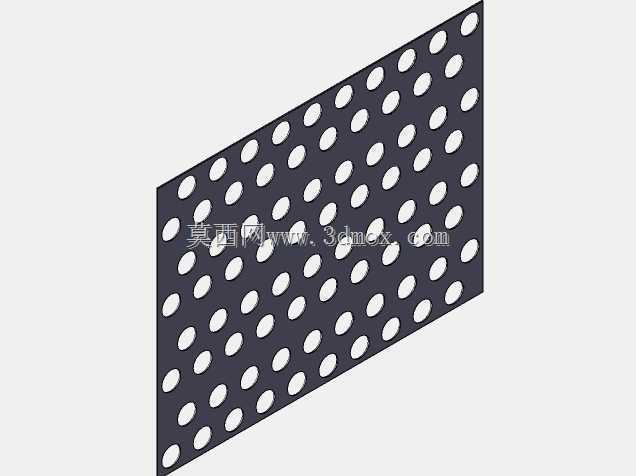

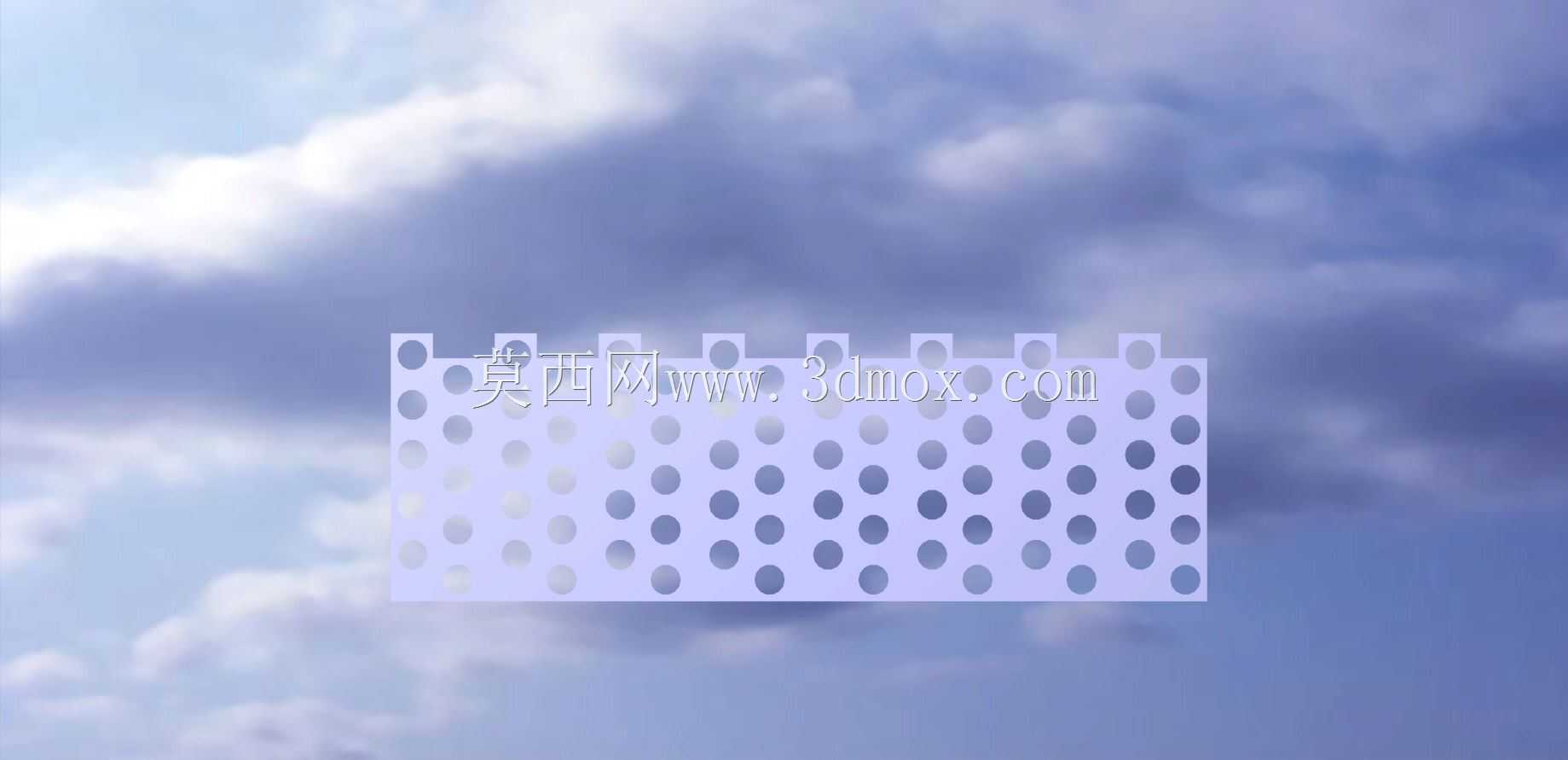

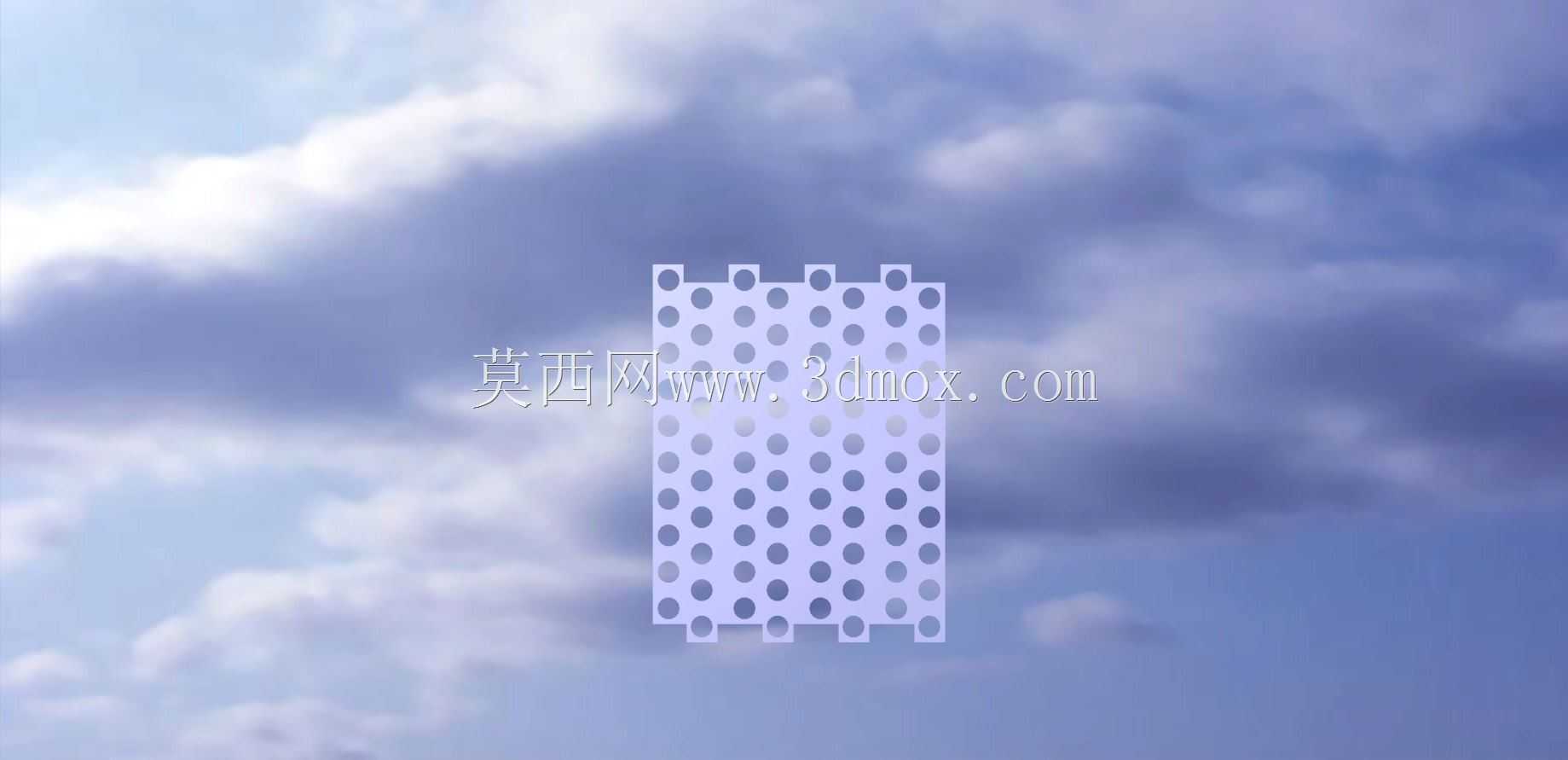

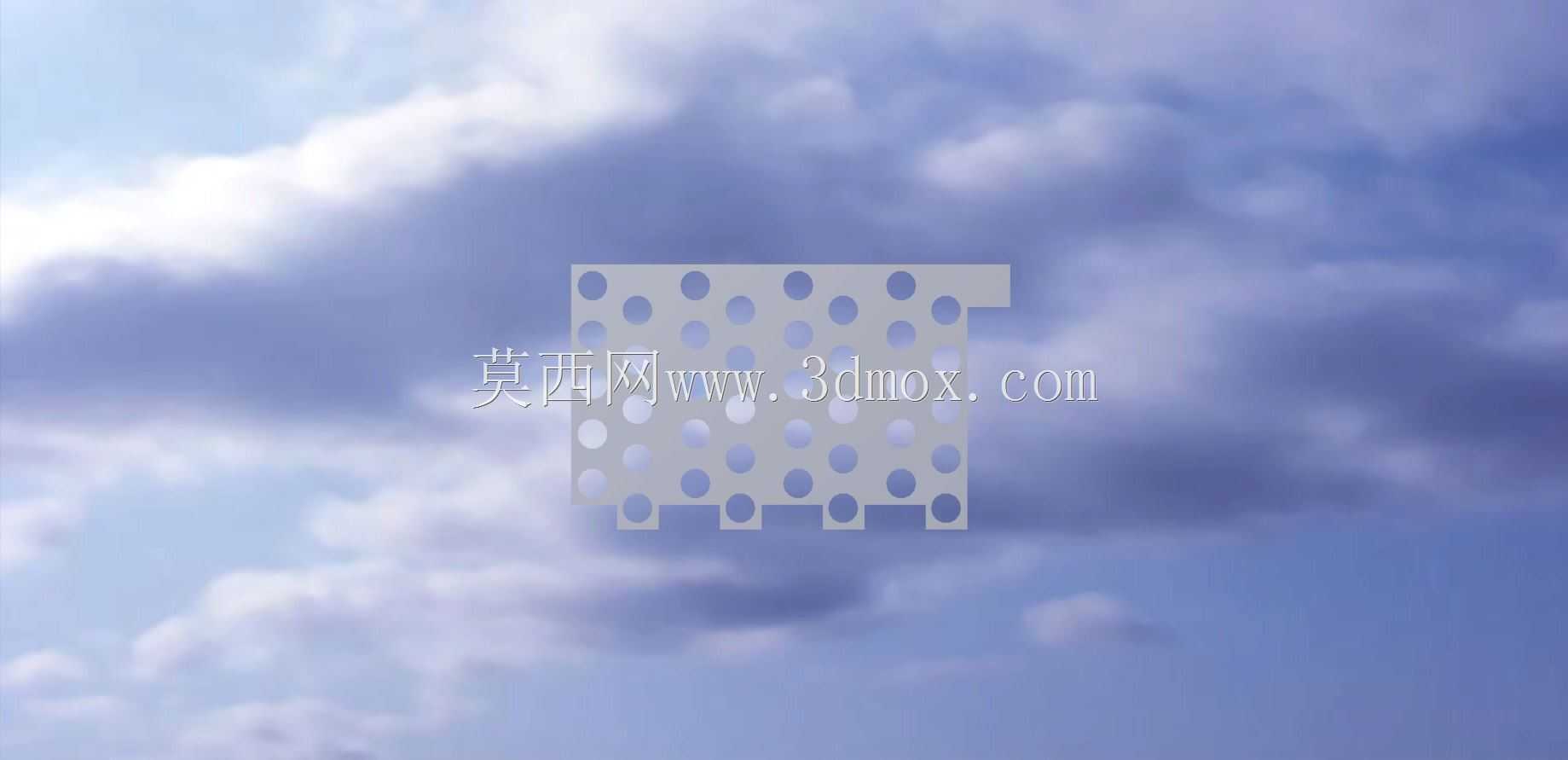

　　从结构设计来看，端子主体采用薄型板材冲压成型，整体为规整矩形结构，板面均匀排布阵列式椭圆通孔，这类开孔设计并非单纯的减重考量，一方面在焊接过程中可以让焊头的压力更均匀地分散到每个焊接点位，避免实焊区域出现虚焊、过焊的问题，另一方面在电池组运行过程中，通孔可以形成对流散热通道，带走连接部位产生的焦耳热，同时也能缓冲电芯在充放电过程中因膨胀、收缩产生的微小形变，降低端子与极耳连接位置的应力集中，防止长期循环后焊点开裂。端子的上下边缘设置有等距分布的定位凸耳与缺口，在自动化焊接产线上，这些结构可以快速与焊接夹具的定位卡槽配合，实现端子的精准上料定位，无需额外的视觉对位即可保证每个焊接点位与电芯极耳的对齐精度，大幅提升批量装配的效率。

　　在实际应用场景中，这类端子广泛适配圆柱电芯、方形软包电芯的成组工艺，尤其是在18650、21700等圆柱电芯的密集串并组装中，该端子的多孔结构可以同时覆盖多颗电芯的极耳位置，一次装夹即可完成多焊点的连续焊接，相比单颗电芯单独焊接连接片的工艺，能够减少30%以上的装配工序。设计过程中，端子的厚度选型经过多轮工况验证，针对不同容量、不同放电倍率的电池组，可匹配0.15mm到0.3mm厚度的镍带基材，既保证过流能力满足持续大电流放电的载流要求，又避免基材过厚导致焊接能量不足、焊穿极耳的问题。端子的外形尺寸严格匹配常见电池模组的安装边界，宽度方向与电芯排布的列距保持一致，长度方向可根据单组串联电芯的数量灵活调整，边缘预留的绝缘间隙可以避免端子与相邻的电池壳体、模组结构件发生短接，在安装时无需额外增加大面积的绝缘垫片，仅需在端子与模组支架之间铺设薄型绝缘膜即可满足安规要求。

　　从工艺适配性角度，该端子的结构设计同时兼容手工焊接与自动化焊接设备的作业要求，板面的开孔尺寸经过优化，既适配常规气动点焊机的焊头直径，也能匹配激光焊接的光斑扫描路径，焊接时焊核可以透过通孔在极耳与端子之间形成均匀的熔核，焊接后的拉拔力可达到行业标准要求的单点位40N以上，能够承受电池组在振动、冲击工况下的受力需求。此外，端子表面未做额外的镀层处理，保留纯镍基材的原始表面状态，避免镀层杂质在焊接过程中产生飞溅、气孔，影响焊接质量，同时纯镍材质的耐腐蚀性也能保证在电池组的全生命周期内，连接部位不会出现氧化锈蚀导致接触电阻升高的问题。在模组组装过程中，该端子可以直接与电池管理系统的采样线束连接，无需额外增加采样端子，通过电阻焊即可将采样镍片固定在端子的空余位置，减少整组的零件数量，降低整体的装配复杂度与物料成本。
