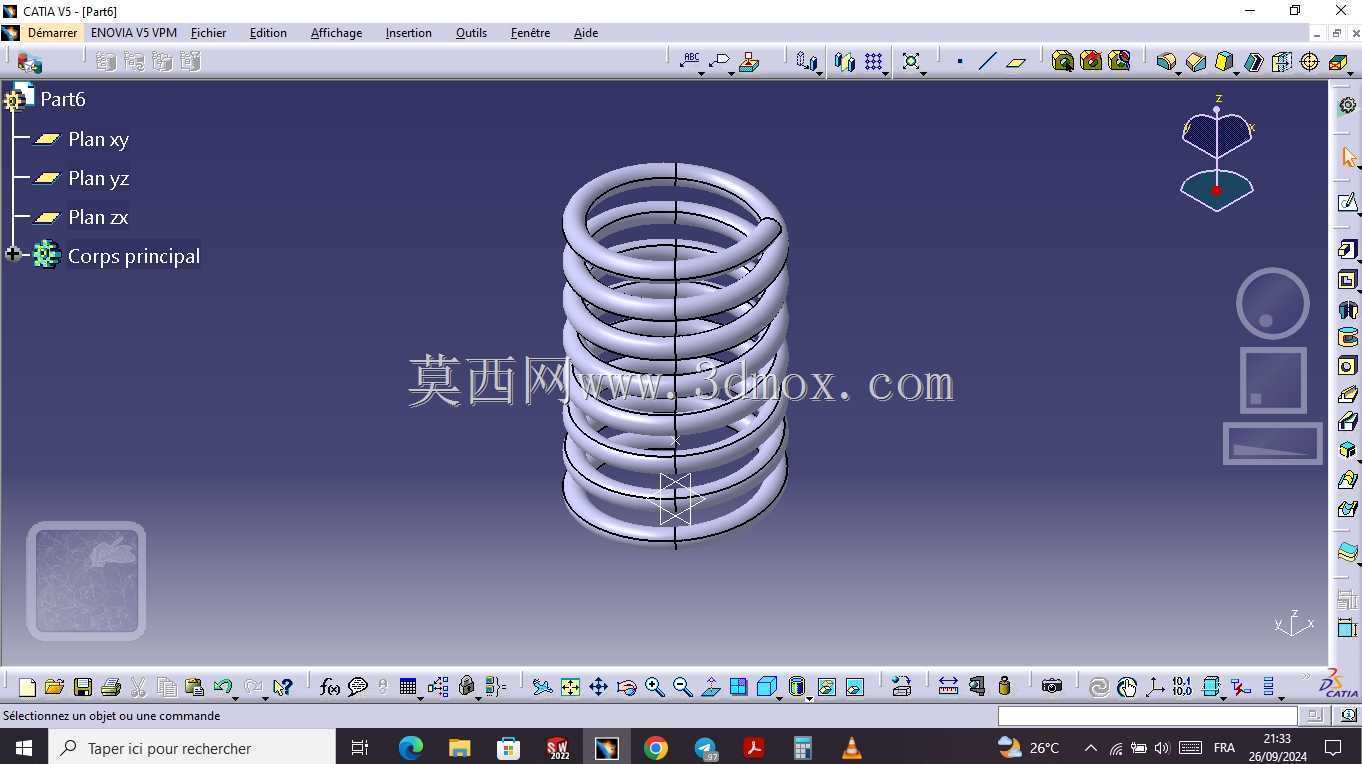

圆柱螺旋压缩弹簧结构三维设计

　　在各类机电设备、稳压供电装置、工业自动化产线的结构设计中，弹性缓冲与复位元件的选型与建模，是直接影响设备运行稳定性、动作可靠性的核心环节之一，圆柱螺旋压缩弹簧作为应用范围最广的弹性元件，其三维建模的精度直接关联后续仿真分析、装配干涉检查、工程图输出的全流程效率。这款弹簧的建模过程完全遵循机械设计的实际工程逻辑，没有为了视觉效果做非工程化的曲面修饰，所有几何特征都对应实际加工可实现的结构。从实际应用场景来看，这类等节距圆柱螺旋弹簧常被用于交流稳压装置的触点复位结构、低压配电设备的操作机构缓冲、小型机械传动系统的预紧结构，也可适配各类需要提供轴向弹性力、缓冲吸能、行程复位的机械工位，比如工装夹具的压紧复位、阀门的启闭复位、

　　小型振动设备的隔振支撑等场景。建模时首先确定弹簧的核心功能边界：作为轴向受力的压缩弹簧，其有效圈数、支撑圈数的比例完全符合常规压缩弹簧的设计规范，两端的支撑圈做了并紧磨平的结构处理，这一细节是为了保证弹簧在实际安装时，端面可以和安装座的支撑面完全贴合，避免受载时出现偏斜、侧移的问题，很多新手建模时容易忽略支撑圈的并紧处理，导致后续装配仿真时出现受力方向偏移的错误，无法还原弹簧真实的受力状态。从外形尺寸与安装边界来看，建模时预留了足够的装配公差空间，弹簧的中径、线径、自由高度的参数设置都匹配常规五金配件的安装尺寸规范，弹簧的内径可以适配常用规格的导向轴，避免弹簧受压时出现径向屈曲失稳，外径尺寸也预留了和安装腔内壁的安全间隙，防止工作过程中弹簧外圈和安装腔壁发生摩擦剐蹭，影响使用寿命和弹力输出精度。设计思路上没有采用花哨的变节距、变径结构，而是采用最通用的等节距圆柱结构，这种结构的弹簧刚度线性度好，弹力计算简单，加工工艺成熟，采购成本低，互换性强，适合绝大多数常规工业场景使用。建模过程中，螺旋扫掠的路径严格遵循螺旋线的几何规范，扫掠截面为标准圆形截面，和实际弹簧钢丝的截面形态完全一致，两端并紧圈的节距逐步过渡到和线径一致，磨平端面的角度设置为垂直于弹簧轴线，保证端面的平面度符合安装要求。在实际设备运行中，这类弹簧的作用不仅仅是提供弹力，还需要承担一定的冲击载荷吸收作用，比如交流稳压器在电压波动进行触点切换时，弹簧需要提供稳定的复位力，

　　保证触点接触压力恒定，避免出现接触不良、打火的问题；在工装夹具中，弹簧需要提供持续的压紧力，保证工件装夹定位的可靠性，同时在夹具开合时提供复位弹力，减少操作人员的动作负荷。建模时特意保证了螺旋曲面的连续性，没有出现几何断点、曲面褶皱的问题，这一点对于后续做有限元受力分析非常重要，如果模型曲面存在瑕疵，网格划分时会出现畸形单元，导致仿真计算结果失真，无法准确预判弹簧在额定载荷下的变形量、应力分布，也就无法验证弹簧的疲劳寿命是否满足设计要求。从安装适配性来说，这款弹簧的模型可以直接导入各类装配体中，不需要额外做几何修复，两端的磨平端面可以直接和安装面添加配合约束，快速完成装配定位，设计者可以根据实际的安装空间、弹力需求，

　　直接调整模型的线径、中径、有效圈数、自由高度参数，快速生成适配不同工位的弹簧模型，大幅减少重复建模的工作量。很多刚入行的结构工程师在做弹簧建模时，往往只画出螺旋的主体部分，忽略两端支撑圈的并紧磨平结构，导致后续出工程图时无法标注正确的端面要求，加工出来的弹簧无法平稳安装，甚至出现受力时弹簧弹出的安全隐患，这款模型完全规避了这类问题，所有结构细节都和实际量产的弹簧产品保持一致，不管是用于方案设计阶段的装配示意，还是用于后续的工程图输出、加工工艺编制，都可以直接复用。在交流稳压设备的结构中，弹簧的弹力一致性直接影响调压触点的动作灵敏度，如果弹簧刚度偏大，会导致触点动作滞后，调压响应速度变慢；如果刚度偏小，会导致触点接触压力不足，容易出现接触电阻过大、发热烧蚀的问题，因此建模时的参数设置完全可以支撑后续的刚度校核，通过调整有效圈数和线径，快速匹配设计需要的刚度值。同时，这款弹簧的模型几何精度足够支持后续的运动仿真，可以模拟弹簧在压缩、复位过程中的动态变形，检查和周边零部件的动态干涉情况，避免实际装配时出现弹簧压缩到并紧状态时和周边结构发生碰撞的问题。
