离心式流体叶轮曲面结构设计

　　该叶轮结构面向流体输送与能量转换类设备的核心转子部件设计，常见于小型离心通风机、涡轮增压单元、微型泵体以及实验台流体加速装置中。叶轮在整机内部承担将转轴输入的机械能转化为流体压力能与动能的作用，叶片旋转时持续对进入轮腔的介质做功，使介质沿轴向进入后转向径向甩出，在蜗壳或导叶结构配合下形成稳定压力输出。建模过程中优先确定轮毂与叶片的连接关系，中心设置同轴安装孔，用于与驱动轴形成周向固定，孔位周边保留足够壁厚，避免高速旋转时孔边应力集中。叶片采用空间扭曲曲面形态，进口段前缘角度依据介质入流方向设置，减小入口冲击损失；出口段后缘角度兼顾压升需求与流道扩散特性，相邻叶片之间形成连续收放的流道，使介质在轮内流动时速度梯度变化平缓。

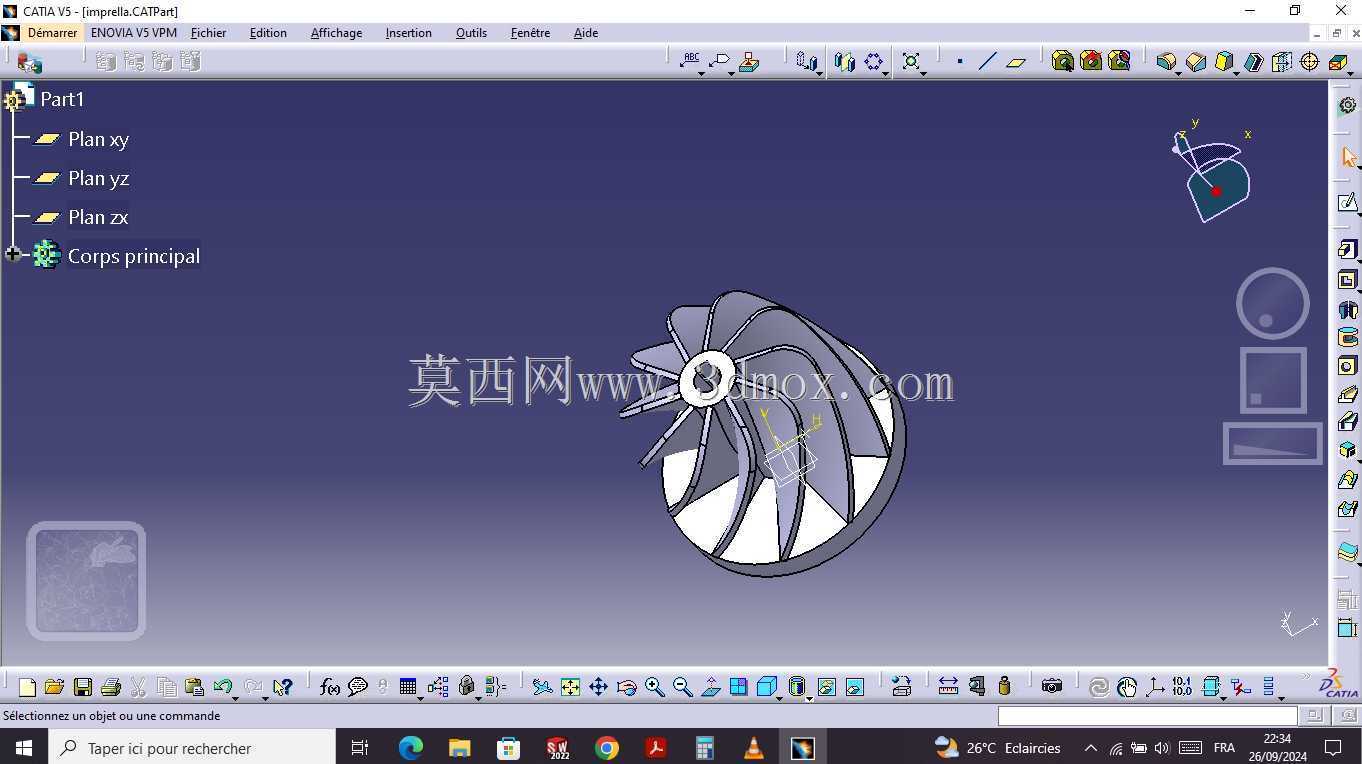

　　轮盘侧采用整体包覆式轮廓，外缘设置环形挡边，可约束流体沿叶片端部产生的侧向泄漏，降低容积损失。从安装边界来看，叶轮轴向厚度需匹配蜗壳内腔宽度，叶片外圆与壳体内壁之间保留均匀径向间隙，间隙过小会因转子跳动、热膨胀或装配偏差出现擦壳，间隙过大则会造成回流损失。中心安装孔的配合段长度要覆盖轴端锁紧区域，端面预留锁紧螺母或挡圈的贴合位置，保证转子运转时轴向定位可靠。曲面建模时先搭建单张叶片的骨架线，控制线包括前缘进口边、后缘出口边、叶顶轮廓线与叶根过渡线，再通过曲面放样生成连续叶型，叶根与轮盘交接处做圆角过渡，削弱交变载荷下的疲劳裂纹风险。阵列叶片时保持周向等分，整体动平衡余量可通过去重或对称修型控制。该结构也可用于3D打印试制，打印时需关注叶片薄壁区域的支撑布置与成型方向，防止细长叶尖变形。
