U型夹装式安装固定支座结构设计

项目分类:通用五金配件 发布时间:2024-10-08 ID:782499
  • U型夹装式安装固定支座结构设计

  在工业装配场景里,这类U型夹装式固定支座的应用覆盖范围极广,小到小型电控柜内的元器件夹持固定,大到生产线旁的辅助工装定位、输送线侧的传感器安装支架,都能见到这类结构的身影。它的核心作用是通过自身U型开口的环抱式结构,配合两侧延伸的安装翼板,实现对柱状、板状被连接件的快速夹持与位置固定,不需要在被夹持件上做过多的打孔加工,就能完成可靠的连接固定,尤其适合后期改造加装的工况,能大幅降低现场施工的加工量。

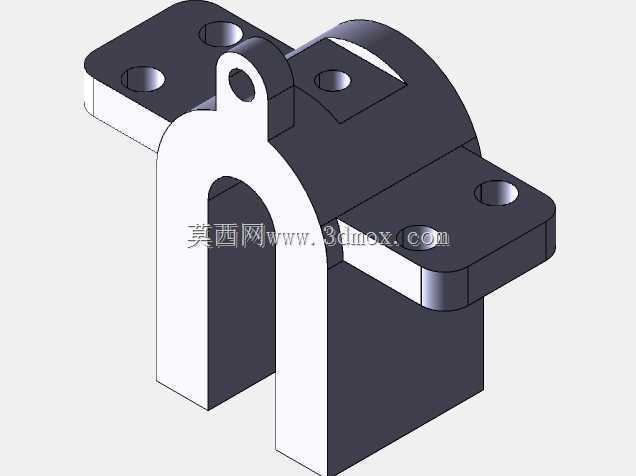

  从结构功能特性来看,这个支座的主体采用对称式U型环抱结构,开口侧的两个立臂承担主要的夹持抱紧力,立臂顶端做了带通孔的吊耳式延伸结构,这个孔位既可以作为吊装时的穿绳挂点,也能作为额外的辅助固定孔,穿入螺栓后可以进一步收紧U型开口的夹持间隙,适配不同尺寸公差的被夹持件,避免长期受振动出现夹持松动的问题。两侧向外水平延伸的安装翼板上各加工了两个沉头安装孔,孔位做了沉头处理,能让螺栓安装后头部完全埋入翼板平面内,不会突出平面影响后续其他部件的安装贴合,四个安装孔采用对称排布,能保证安装后受力均匀,不会出现单侧受力偏载导致的支座变形问题。

  设计这类支座的时候,首先要考虑的是夹持力与安装强度的平衡,U型立臂的厚度不能过薄,否则夹持受力后容易出现塑性变形,导致夹持失效,也不能过厚造成材料浪费、整体重量过大。翼板与U型主体的衔接位置做了圆弧过渡处理,避免直角衔接处的应力集中,在承受交变振动载荷的时候,不会从衔接位置出现断裂问题。安装孔的位置设计要预留足够的扳手操作空间,不能让螺栓安装时出现扳手无法卡入的问题,沉头孔的深度要匹配常用内六角螺栓的头部高度,保证安装后平面度符合要求。顶端的吊耳孔位置要尽量与U型结构的重心重合,吊装的时候不会出现歪斜,方便现场安装对位。

  从安装边界尺寸来看,两侧翼板的总宽度要匹配常用的安装基面尺寸,四个安装孔的孔距要符合通用安装孔位的规范,能直接适配市面上多数标准型材的安装槽位,不需要额外做转接板。U型开口的宽度尺寸要覆盖常用被夹持件的外径范围,开口深度要保证被夹持件装入后,有足够的接触面积来分散夹持力,不会因为接触面积过小导致被夹持件表面被压伤。整体高度要控制在合理范围内,避免安装后突出过高影响周边其他部件的布置,同时要保证立臂有足够的长度来提供稳定的夹持力矩,不会因为力臂过短导致夹持力不足。

  实际使用过程中,这类支座的安装流程非常简便,先将U型开口对准需要夹持的部件卡入,调整到目标位置后,先将翼板上的四个固定螺栓拧入安装基面预紧,再根据夹持松紧度调整顶端吊耳孔内的收紧螺栓,待夹持力达到要求后,再将翼板上的螺栓完全锁紧,整个过程不需要复杂的工装,单人就能完成安装操作。针对有防松要求的工况,还可以在螺栓位置加装防松垫圈,或者在U型夹持面增加防滑纹路,进一步提升连接可靠性。在长期承受振动的工况下,这种对称式结构的受力分布更均匀,比单侧悬臂式的固定支架抗疲劳性能更好,使用寿命更长,也更容易做日常的维护检查,只需要定期检查螺栓的预紧力就能保证结构稳定。
