交流稳压设备用公用连接结构件

　　在交流稳压设备的整机装配体系中，这类公用连接结构件承担着多组件衔接、载荷传导与安装基准定位的核心作用，是稳压设备内部实现功能模块集成的关键支撑部件。从实际应用场景来看，交流稳压器内部需要整合绕组单元、调压模组、检测控制板、散热组件等多个独立功能模块，不同模块的安装基准面存在高度差与角度差，若采用零散的连接件逐一固定，不仅会增加整机装配的工序复杂度，还容易因累计装配误差导致模块间的配合精度不足，引发接线应力集中、散热风道错位等问题，这类公用块正是为解决多模块集成安装的痛点设计的一体化结构件。

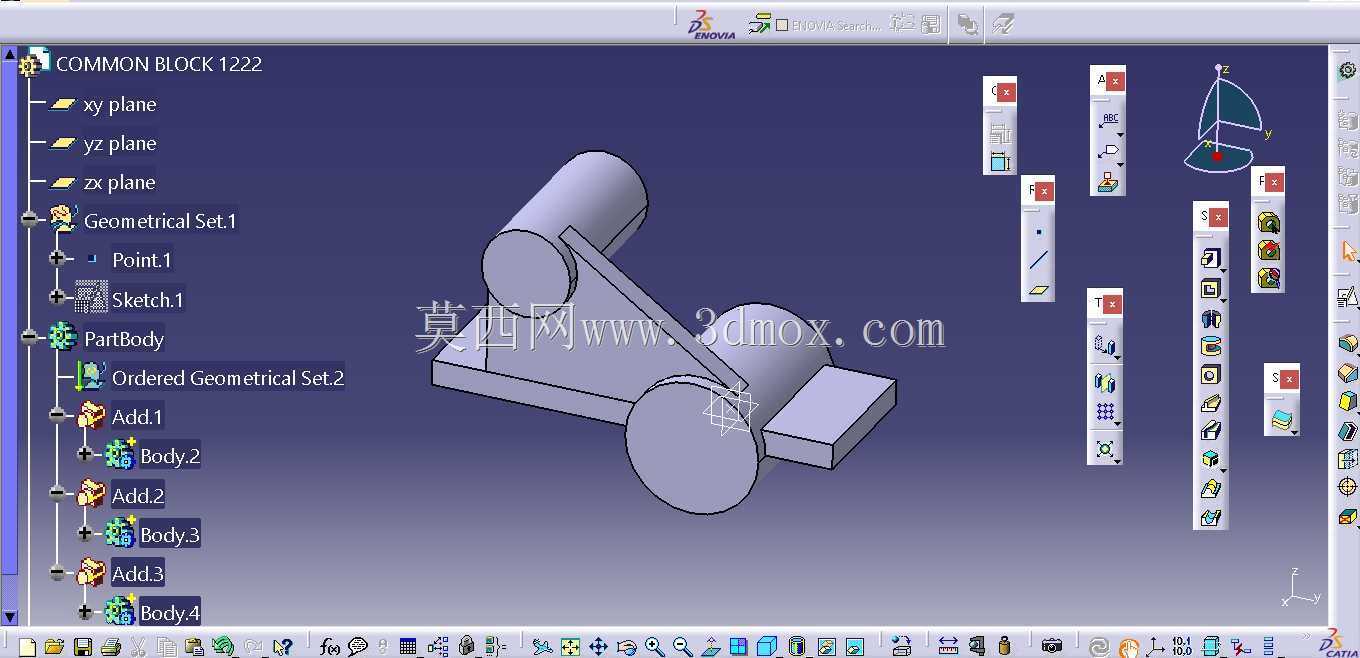

　　从结构功能特性来看，该构件采用多安装面一体化成型设计，主体包含水平基准底座、斜向支撑臂、两个圆柱定位凸台与侧方矩形安装位，不同安装面分别对应不同功能模块的固定需求。水平底座作为整个构件的安装基准，底面加工为完整平面，可直接贴合稳压器内部的安装钣金，通过预留的安装孔实现与机箱主体的刚性连接，保证整个构件的位置精度不会因设备运行中的振动出现偏移。斜向支撑臂连接底座与上方的圆柱定位凸台，采用三角加强的结构形式，可有效承载上方模块的静态载荷与设备运行时的动态振动载荷，避免长期使用后出现结构形变，上方的圆柱凸台带有定位止口，可直接套装需要周向定位的圆形功能组件，比如绕组的端部固定座、散热风道的导流环等，止口与组件的配合公差控制在H7/h6区间，既能保证装配时的顺畅度，又能避免组件运行中出现径向窜动。侧方的矩形安装位则用于固定平板类的控制模组或者接线端子排，安装面预留的螺纹孔位置与常规控制板的安装孔位通用，无需额外加工转接板即可直接装配。

　　在设计思路上，该构件优先考虑了装配兼容性与结构可靠性的平衡，没有采用复杂的曲面造型，所有安装面均为平面或者规则圆柱面，既降低了加工制造的难度，也能适配不同生产批次的组件公差。设计时首先梳理了稳压器内部需要固定的三类核心组件的安装尺寸边界，将三个组件的安装基准整合到同一个构件上，减少了单独固定每个组件所需的紧固件数量，同时将构件的整体重心控制在水平底座的投影范围内，避免设备运输过程中因倾斜、颠簸导致构件出现倾覆力矩，损坏连接的功能模块。针对构件的应力集中区域，也就是斜向支撑臂与底座、凸台的衔接位置，做了圆角过渡处理，圆角半径根据该处的截面厚度设置为厚度的0.2倍，既不会因为圆角过大占用周边的布线空间，也能有效分散应力，避免长期受载后出现应力开裂。

　　从外形尺寸与安装边界来看，该构件的水平底座长度适配稳压器内部安装腔的横向安装间距，宽度不超过相邻安装导轨的间距，不会干涉其他模组的安装空间；整体高度控制在稳压器内部腔室的净空高度以下，上方的圆柱凸台顶端与机箱上盖预留有足够的安全间隙，不会出现装配后顶到上盖的问题；侧方矩形安装位的外边缘距离相邻的散热片预留有10mm以上的通风间隙，不会阻挡散热风道的气流流通。所有安装孔的位置都避开了构件内部的应力集中区域，螺纹孔的深度满足对应规格螺丝的拧入深度要求，不会出现螺纹滑牙或者拧穿构件的问题。在实际装配过程中，该构件可先在预装工序中将对应的功能模块提前固定在公用块上，形成一个预装组件，再整体装入稳压器机箱内，大幅减少了总装工序的操作时间，也方便后续的设备维护，需要更换模块时可直接将整个公用块组件拆下，在设备外部完成模块更换后再装回，降低了现场维护的操作难度。
