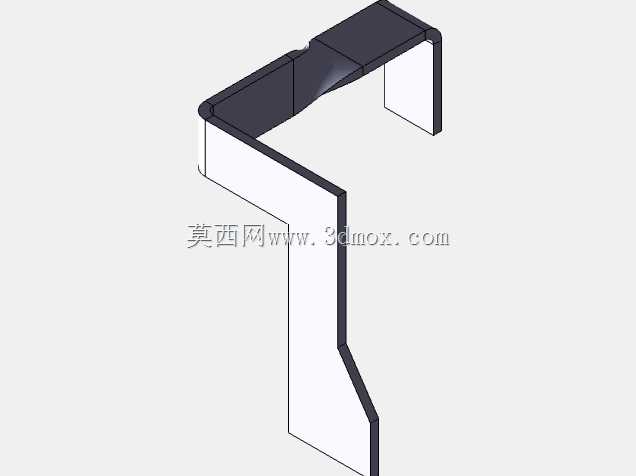

排气系统弯型钣金安装固定支架结构

　　在动力设备排气系统的管路布设场景中，这类折弯成型的钣金支架承担着核心的定位与承载作用，区别于常规的平面安装支座，该构件采用多段连续折弯的构型，能够在有限的设备舱空间内完成排气管路的错位固定，避开周边的线束、散热组件以及其他动力附属部件，避免管路运行过程中与周边构件产生干涉摩擦。从实际应用场景来看，这类支架多适配于小通径排气管路的侧装固定场景，常见于小型动力单元、工业电控设备配套的散热排气通路中，既需要承担管路自身的重量载荷，也要缓冲设备运行过程中传递到管路的振动，避免长期振动导致的管路焊缝开裂、连接松脱问题。

　　从结构设计逻辑来看，该支架没有采用额外的焊接拼接工艺，整体由单块钣金板材经多道折弯工序一体成型，减少了拼接焊缝带来的应力集中风险，同时也降低了加工环节的工序复杂度。构件的两个垂直安装端面分别对应设备基体安装位与排气管路固定位，其中与设备基体贴合的安装边预留了对应的安装过孔，能够适配标准紧固件的锁紧固定，与管路贴合的支撑边则匹配管路的外侧轮廓，保证装配后支撑面与管路外壁充分接触，避免局部应力集中压损管壁。折弯处的圆角过渡经过参数校核，既不会因为圆角过小导致折弯处板材出现开裂、应力集中，也不会因为圆角过大占用额外的装配空间，适配紧凑布局下的安装需求。

　　在安装边界的适配设计上，该支架的多段折弯尺寸经过精准匹配，能够让排气管路在安装后与周边构件保持足够的安全间隙，其中靠近设备侧的垂直段高度根据设备舱内的安装基面高度差设定，保证管路固定后处于预设的走管高度，避免管路出现强行弯折导致的排气阻力增大问题；水平延伸段的长度则根据管路的偏移距离设定，让管路能够顺利对接后续的排气通路，不需要额外增加转接接头。支架的板材厚度根据承载需求选定，在满足支撑强度、抗振性能的前提下尽可能控制构件自重，不会给设备整体带来额外的重量负担，同时板材表面的处理工艺适配设备舱内的使用环境，具备基础的防氧化、抗腐蚀能力，能够长期在带一定温度的排气周边环境下保持结构强度稳定。

　　从功能特性层面来看，这类一体折弯的钣金支架相比分体拼接的固定构件，整体结构刚性更优，在长期承受振动载荷的工况下不会出现拼接位松脱的问题，安装过程也更为便捷，只需要完成两个安装面的紧固件锁紧即可完成管路的固定，不需要额外的拼接对位工序，能够有效提升现场装配的效率。支架的构型设计充分考虑了装配公差的适配性，安装孔位预留了合理的公差调节余量，能够抵消管路加工、设备基体安装位带来的小幅尺寸偏差，降低装配过程中的对位难度，避免出现孔位错位无法安装的问题。在实际运行过程中，支架的折弯结构本身具备一定的弹性形变余量，能够小幅吸收管路热胀冷缩带来的尺寸变化，以及设备运行传递的小幅振动，减少硬连接带来的应力传递，提升整个排气通路的运行可靠性，延长管路连接部位的使用寿命。
