活塞发动机用单曲柄曲轴结构三维建模

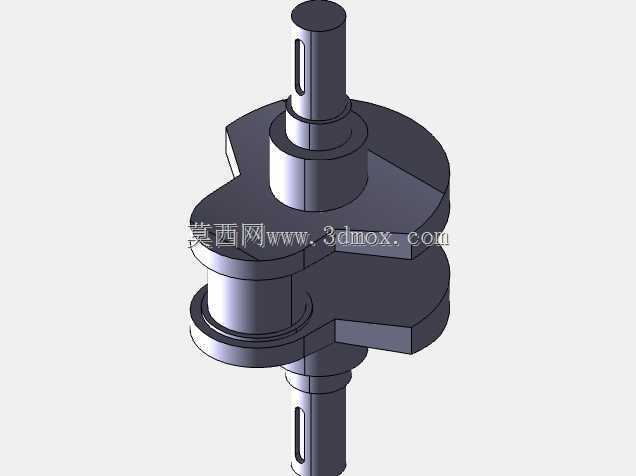

　　在往复式活塞动力设备的核心传动链路里，曲轴是承担运动形式转换的核心承载构件，这套单曲柄结构的曲轴模型，针对小排量单缸动力单元的传动需求设计，整体采用同轴阶梯轴加偏心曲柄臂的结构布局，两端主轴颈沿同一旋转中心布置，中间偏心段通过两个对称的扇形平衡块与主轴颈平滑过渡，偏心段的轴线与主轴颈轴线保持固定偏心距，这个偏心距直接决定了活塞的往复行程长度，设计时需要和配套的连杆长度、活塞销孔位置做尺寸链校核，避免活塞运行到上止点时碰撞气缸盖，或是下止点时超出缸套有效行程范围。从实际装配场景来看，两端主轴颈需要和缸体上的主轴承座配合，轴颈表面预留了标准的轴承安装公差带，上端轴颈加工有键槽结构，用于安装飞轮端的动力输出连接件，

　　键槽的位置和深度按照平键传动的标准设计，能够保证动力输出时的扭矩传递可靠性，避免长期交变载荷下出现键槽压溃、连接件打滑的问题。下端轴颈同样做了等径设计，可用于安装正时驱动齿轮、机油泵驱动件等附属部件，轴端的倒角处理符合装配导入要求，能够减少轴承压装时的卡滞风险，避免划伤轴承内圈配合面。中间的曲柄臂采用扇形平衡结构，设计时通过质量配平计算，抵消活塞连杆组往复运动产生的一阶惯性力，减少设备运行时的整机振动，平衡块的外轮廓做了圆弧过渡，避免旋转过程中和缸体内的其他结构件发生运动干涉，曲柄销和主轴颈的连接位置做了大圆角过渡处理，降低应力集中系数，应对长期交变载荷下的疲劳强度要求，这一位置是曲轴失效的高发区域，

　　圆角半径的选取需要结合材料的疲劳极限、额定工况下的最大爆发压力做仿真校核，避免运行过程中出现曲柄断裂的故障。从安装边界来看，整套曲轴的轴向尺寸需要匹配缸体的主轴承座间距，径向最大轮廓尺寸即平衡块的旋转外径，需要小于缸体曲轴腔的内部避让尺寸，保证曲轴旋转全程不会和腔体内壁、机油挡板等结构发生剐蹭。实际应用中，这类单拐曲轴多用于小型通用汽油机、单缸柴油机、小型空气压缩机组等设备上，承担把活塞的直线往复运动转化为旋转扭矩输出的核心功能，连杆大端通过轴瓦装配在中间的曲柄销位置，随曲轴转动做往复加摆动的复合运动，一侧主轴颈连接飞轮储存旋转惯量，保证设备运转的平顺性，另一侧可根据需求连接冷却风扇、发电线圈等附属功能部件。

　　建模过程中对所有配合面的尺寸公差、形位公差都做了对应标注，主轴颈和曲柄销的圆柱度、同轴度要求都按照通用内燃机曲轴的行业标准设定，平衡块的质心位置经过反复调整，保证动平衡精度满足额定转速下的运行要求，避免高速运转时出现过大的径向跳动，加剧轴承磨损。轴上所有退刀槽、越程槽的尺寸都按照机加工工艺要求设计，避免加工过程中出现刀具干涉，同时减少热处理过程中的应力集中点，提升零件的整体加工工艺性，不需要额外的特殊加工工序就能完成量产制造，适配通用机械加工车间的车、铣、磨常规加工流程。
