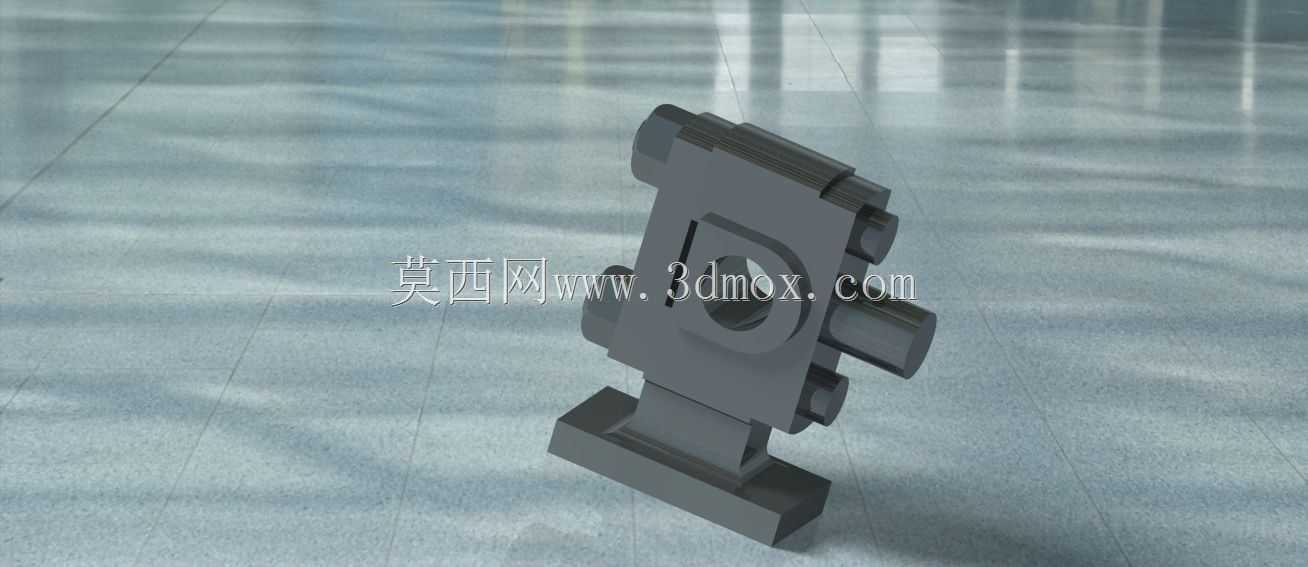

在往复式动力机械的传动链路里,十字头是衔接侧向往复杆件与旋转曲轴的核心中间构件,这类构件广泛应用在中小型内燃机、活塞式压缩机、往复泵以及部分冲压设备的动力端结构中,承担着把旋转运动转化为直线往复运动,或是把直线往复推力传递给曲柄连杆机构的关键作用,其结构合理性直接决定整套传动系统的运行平稳性、磨损速率与检修周期。

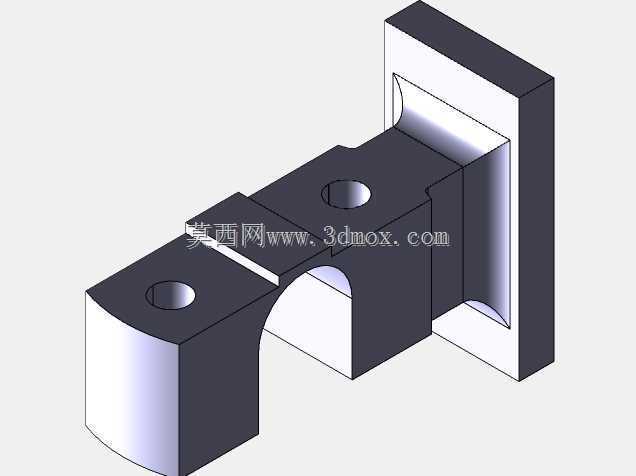

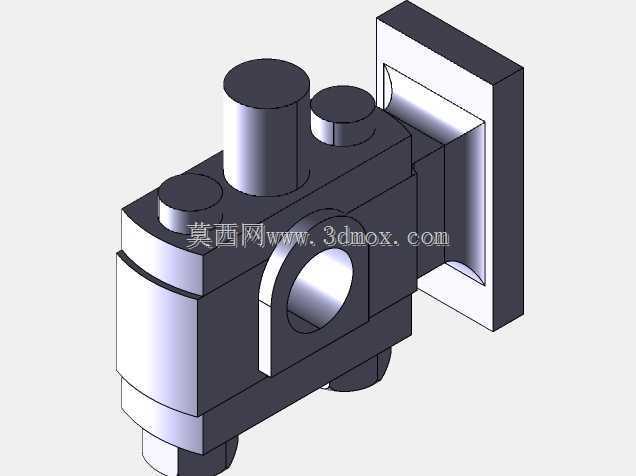

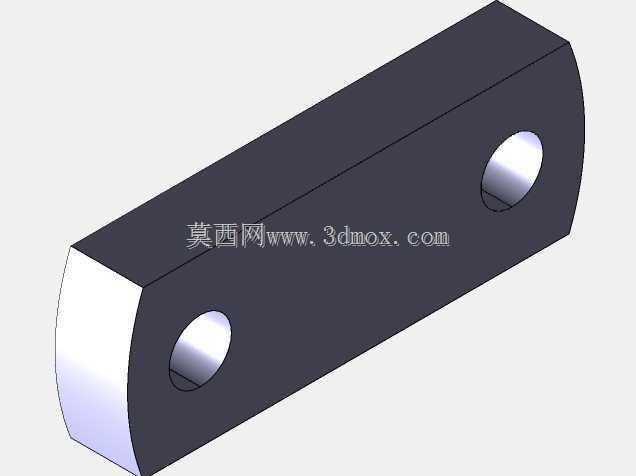

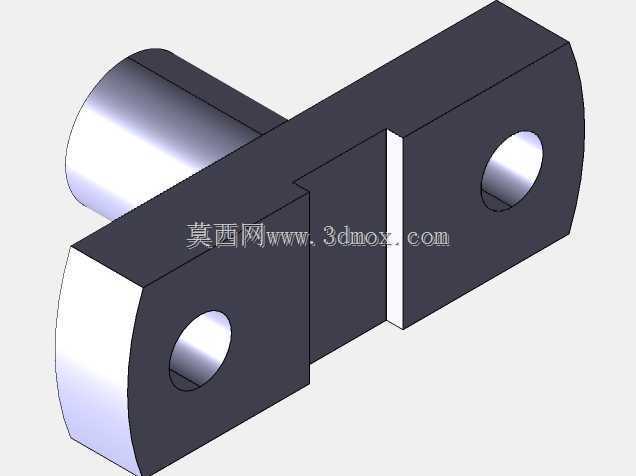

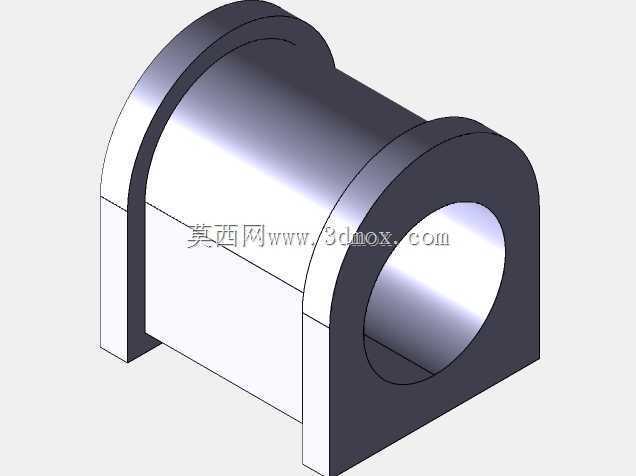

从实际工况的适配角度出发,该十字头采用了对称式的块状主体结构,主体中部开设的贯通圆孔是十字头销的安装位,销孔周边做了加厚的环形凸台设计,能够分散销体传递来的交变载荷,避免长期受冲击载荷出现孔边开裂的问题。主体向两侧延伸出的同轴圆柱凸台,是与连杆小头端配合的连接轴颈,轴颈表面的粗糙度要求控制在Ra0.8以内,保证配合面的滑动摩擦阻力处于合理区间,同时减少运行过程中的异响与磨损。主体下方延伸出的梯形安装基座,是十字头与十字头滑履的连接部位,基座上预留的安装孔位可以适配不同厚度的滑履垫片,方便现场检修时调整十字头的中心高度,保证活塞杆、十字头、曲轴三者的同轴度误差控制在0.05mm/m以内,避免运行过程中出现偏磨、拉缸等故障。
设计这类十字头构件时,首先要考虑的是交变载荷下的结构强度,主体材质通常选用铸钢或者球墨铸铁,经过时效处理消除内应力后再进行机加工,避免长期运行出现形变。销孔与两侧轴颈的位置度公差需要严格控制,三者的轴线平行度误差不能超过0.02mm,否则会导致连杆运动过程中出现别劲现象,额外增加传动损耗。滑履安装面与销孔轴线的垂直度要求同样严苛,要保证十字头在滑道内往复运动时,滑履面能够完全贴合滑道内壁,受力均匀分布在整个接触面上,不会出现局部压强过大导致的滑道拉伤。

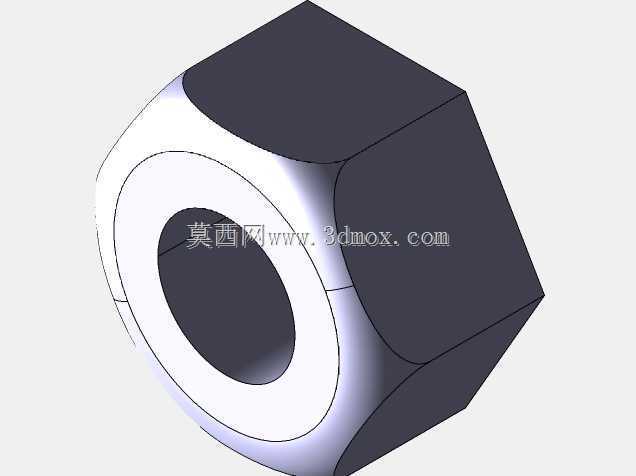

从安装边界来看,该十字头的主体宽度需要匹配设备滑道的内部净宽,两侧预留0.1-0.15mm的滑动间隙,既不能间隙过大导致运行过程中出现横向窜动,也不能间隙过小导致热胀后出现卡滞。两侧轴颈的伸出长度要适配连杆小头的轴承宽度,保证连杆摆动过程中不会与十字头主体发生干涉。下方基座的安装孔间距要与配套滑履的孔位完全对应,连接螺栓选用8.8级以上的高强度螺栓,拧紧时按照对角顺序分次施加预紧力,避免安装后出现应力集中。
在实际应用场景中,这类十字头往往工作在有润滑油持续喷淋的封闭腔体内,运行过程中十字头销与销孔之间、滑履与滑道之间都会形成稳定的油膜,降低摩擦损耗。设计时还在主体的非配合面预留了润滑油导流槽,能够让喷淋到十字头上的润滑油顺着导流槽回流到油底壳,避免润滑油在构件表面积存形成油泥。构件的所有棱边都做了R2-R3的圆角过渡,一方面减少加工过程中的应力集中,另一方面也避免安装检修时锋利的棱边划伤操作人员,同时不会割裂润滑油膜的连续性。
针对不同功率等级的设备,这类十字头的尺寸可以按照载荷比例进行缩放,但核心的结构逻辑保持一致:中部承载销孔传递的交变推力,两侧轴颈衔接连杆实现摆动自由度,下部基座连接滑履实现直线导向,三个功能部位的形位公差配合,共同保证动力传递过程的平稳可靠。在进行三维建模时,需要重点校验各个配合面的公差带是否匹配,模拟连杆摆动到最大角度时是否存在运动干涉,核算不同载荷工况下的应力分布是否在材料许用应力范围内,确保加工成型后的构件能够直接适配对应型号的动力设备,不需要二次修配即可完成装配。
