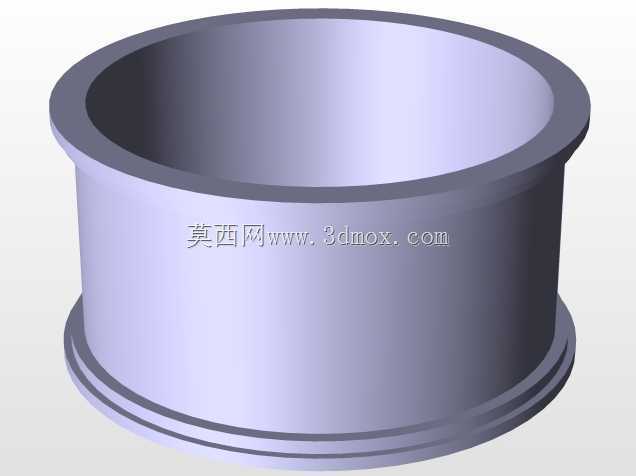

该轮体结构为回转类薄壁筒形件,整体采用对称式回转构型设计,主体为等壁厚直筒段,上端设置外翻式法兰凸缘结构,下端布置两道平行的环形定位凸筋,所有棱边均做了工艺圆角过渡,避免应力集中问题。从实际应用场景来看,这类轮体结构多用于重载低速行走机构的轮辋基体,可适配实心橡胶轮面或者聚氨酯包胶层的压装作业,常见于仓储物流搬运台车、工厂内部周转AGV、小型工程牵引设备的行走单元,也可作为部分输送线从动轮的核心承载基体,承担设备整机重量传递以及行走过程中的径向载荷承载作用。
设计过程中优先考虑了压装工艺的适配性,上端外翻法兰的外径比主体筒段大出15%左右,既可以作为包胶层或者轮面装配的轴向定位止挡,防止轮面在受侧向力时发生轴向窜动,也能在轮体压装到轮毂轴承座时提供受力支撑面,避免压装力直接作用在薄壁筒壁造成筒体变形。下端的两道环形凸筋,一方面是增强筒壁下端的结构刚度,减少薄壁件长期受径向载荷出现的椭圆变形问题,另一方面可以作为轮体与轮毂配合段的定位卡合结构,与轮毂上的环形卡槽配合后,可限制轮体运转过程中的轴向窜动,无需额外加装轴向定位挡圈,减少装配零件数量。
从安装边界尺寸来看,主体筒段的内径为核心配合尺寸,设计时按照基孔制公差带选取,与轮毂配合段采用H7/k6的过渡配合,既保证装配后不会出现松旷,也便于后期维护时的拆卸作业。筒壁厚度根据额定承载载荷核算,按照1.5倍安全系数选取,避免长期交变载荷下出现筒壁疲劳开裂。上端法兰的厚度比筒壁厚度厚30%,保证压装作业时法兰面受压力不会出现卷边变形。下端两道凸筋的凸起高度控制在2mm,既满足定位卡合的深度要求,也不会因为凸起过高造成装配时的卡滞问题。
功能特性层面,该结构整体无复杂异形曲面,全部采用回转面构型,非常适合采用车削加工一次装夹完成全部型面的加工,加工工序短,形位公差容易保证,筒体的圆柱度、法兰端面与筒体轴线的垂直度都能轻松控制在0.02mm以内,能有效降低轮体运转时的径向跳动量,减少行走过程中的颠簸噪音。内壁做了粗糙度控制,要求达到Ra1.6,保证与轮毂配合面的接触面积均匀,避免局部应力集中造成的配合面磨损。外壁粗糙度控制在Ra3.2,既保证包胶层与金属基体的附着力,也不会因为粗糙度过高造成包胶层厚度不均。
设计思路上没有采用多余的减重孔或者异形加强筋结构,因为这类低速重载轮体如果在筒壁开孔,很容易在孔边出现应力集中,长期受载后出现裂纹扩展,整体实心薄壁筒的结构虽然重量比带减重孔的结构略高,但可靠性更强,维护成本更低,适合在工厂多粉尘、偶尔有硬质颗粒冲击的工况下使用。同时结构的对称性也很好,做动平衡校正时只需要去除法兰端少量余量即可达到G6.3的动平衡精度等级,满足最高120m/min的行走线速度使用要求,不会出现高速行走时的轮体抖动问题。
在实际选型适配时,需要注意该轮体的额定静载荷是按照筒体材料为45号钢调质处理核算的,如果用于腐蚀环境,可以更换为304不锈钢材质,尺寸结构无需修改,只需要调整对应壁厚的强度核算即可。如果用于轻量化要求高的场景,也可以采用6061铝合金加工,此时需要将筒壁厚度增加20%来弥补材料强度的差距,保证承载能力满足使用要求。轮体与轮面的配合采用过盈压装加粘接剂辅助固定的方式,法兰凸缘可以挡住压装时溢出的粘接剂,保持轮体端面整洁,也能避免粘接剂进入到内侧轴承配合面影响装配精度。
