外六角全螺纹紧固螺栓结构设计

　　在各类机电设备的装配环节中，螺纹紧固件是应用频次最高的基础连接元件，这款外六角全螺纹螺栓的设计，完全围绕无螺纹光孔的装配场景开发，适配交流稳压设备内部构件、通用机电柜体、工装夹具等多场景的紧固需求。从实际装配逻辑来看，这类螺栓不需要配合螺母使用，可直接旋入预先加工好内螺纹的基体孔位，完成两个及以上对齐构件的压紧固定，相比带杆部半螺纹螺栓，全螺纹的设计能适配更大范围的被连接件总厚度，不需要提前严格核算光杆段长度，在现场装配、维修替换时的容错率更高，尤其适合多规格构件叠装、安装空间紧凑的电气设备内部装配场景。

　　设计阶段首先确定了头部的六角结构参数，六角头的对边尺寸、对角尺寸严格遵循通用紧固件的扳拧空间要求，保证普通开口扳手、套筒扳手都能顺利套入，头部厚度经过受力校核，在额定拧紧力矩下不会出现头部剪切断裂、棱角崩损的问题，头部与螺杆衔接的位置做了圆角过渡处理，避免热处理和拧紧受力时出现应力集中，从根源上降低螺杆根部断裂的失效概率。螺杆部分的全螺纹牙型采用标准公制三角螺纹，牙型角60度，螺纹大径、中径、小径的公差带控制在通用紧固螺纹的精度范围内，既保证和内螺纹件的旋合顺畅，又能控制配合间隙在合理区间，避免受振动载荷时出现螺纹副松脱。螺纹收尾的位置做了合理的退刀结构，不会出现不完整牙型过长导致的装配卡滞，也能保证螺纹旋入到最深处时，被连接件能被平稳压紧，不会出现因为螺纹末端牙型变形导致的假压紧问题。

　　从安装边界来看，这款螺栓的装配只需要在被连接件上加工出对应规格的光孔，光孔直径比螺纹大径大0.5-1mm即可，不需要额外加工沉头结构，六角头直接压在被连接件表面，压紧接触面积足够大，不会在较软的金属构件、绝缘构件表面压出明显凹痕。装配时的拧紧力矩需要匹配螺栓的材质强度等级，日常用于电气设备内部构件固定时，常规4.8级强度即可满足抗振、抗拉需求，如果是用于外部结构件连接，可对应选用更高强度等级的同结构螺栓。在交流稳压器这类电气设备的装配中，这类螺栓常被用于固定铁芯叠片、绕组支架、外壳面板等部件，因为全螺纹的设计可以灵活调整旋入深度，哪怕不同批次的支架厚度存在小幅公差，也不需要更换螺栓规格，能大幅减少装配线的紧固件备货种类，降低生产管理成本。

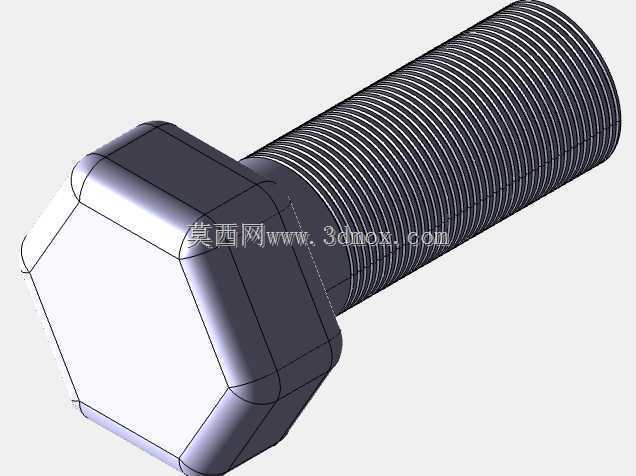

　　建模过程中，螺纹部分的特征处理兼顾了渲染展示和工程导出的双重需求，牙型轮廓清晰，能直观展示螺纹的旋合方向和牙距参数，六角头部的棱边做了符合实际加工的微小倒角，和实际量产的螺栓外观完全一致，没有出现建模常见的棱角过于尖锐、结构比例失调的问题。头部下端的支撑面做了平面度的结构约束，保证压紧时和被连接件表面完全贴合，不会出现偏载导致的螺栓受附加弯曲应力的问题。从实际使用的失效预防角度，这款螺栓的结构设计规避了几个常见的问题：一是头部和螺杆的过渡圆角足够大，避免应力集中断裂；二是全螺纹段的长度覆盖常用装配厚度范围，不会出现螺纹长度不足导致的啮合牙数不够、滑牙问题；三是六角头的尺寸符合标准扳具要求，不会出现扳手打滑拧圆棱角的问题。在设备运维过程中，这类标准结构的螺栓替换性极强，不需要定制特殊规格，现场维修时可以快速找到替换件，减少设备停机时间。对于结构设计从业者来说，这类标准紧固件的三维模型可以直接调用到装配体中，不需要重复建模，能大幅提升装配设计的效率，同时模型的尺寸参数完全符合实际量产标准，不会出现装配干涉、孔位不匹配的问题，在做装配干涉检查时，能准确模拟螺栓的安装空间，提前核算扳手操作的预留空间，避免设计完成后才发现装配时扳手无法操作的问题。
